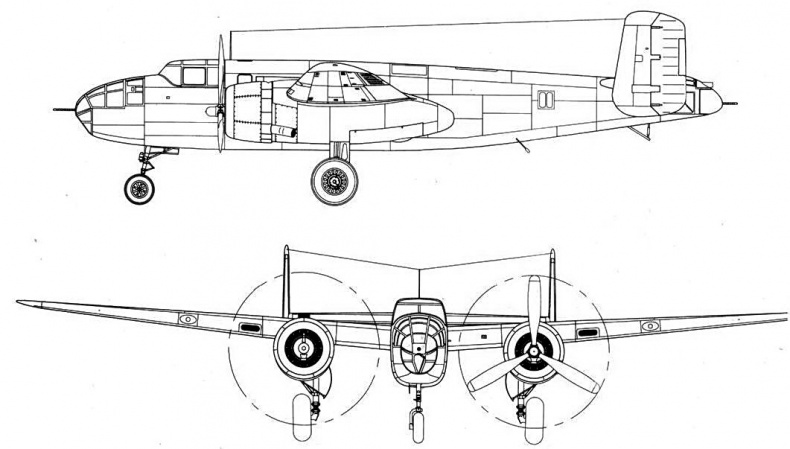

B-25A-NA один из первых девяти серийных самолетов
I-25A-NA
B-25A-NA
В-25В-NA
В-25В-NA
В-25В-NA
В-25С-10-NA
В-25D-5-NC машина с дополнительными пулеметами в бортах и в конце фюзеляжа
В-25В-NA
B-25D-15-NC с новыми выхлопными патрубками
PBJ-1D с радаром вместо нижней стрелковой точки
F-10
Самолет, получивший название «Flamin' Maimie», был готов к испытаниям в начале 1944 года. 4 февраля состоялся первый полет. Самолет управлял Джо Бартон. Программа предусматривала набор высоты до 20000 футов с контрольными замерами через каждые 1000 футов. 11 февраля во время очередного полета, в правом крыле появился дым и открытое пламя. Бартон совершил аварийную посадку на ближайшем аэродроме — базе ВМФ Лос-Аламитос. Оказалось, что перегорел один из обогревателей. Неисправность устранили и в начале марта испытания возобновились. Система оказалась очень дорогой и недостаточно эффективной. Поэтому в серийном производстве ее не внедрили. В июле 1944 года ХВ-25Е проходил испытания в центре NACA в Lewis Research Center в Кливленде (Огайо). Там машина проходила под кодом NACA 123. Испытания продолжались до февраля 1953 года, после чего машину передали на базу Райт-Филд.
B-25G в камуфляже типа Sea-Search — Olive Drab/White. Такой камуфляж накладывался на самолеты, занимавшиеся поиском подводных лодок противника.

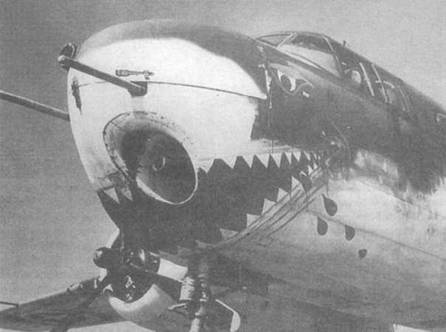

Нос самолета с предыдущего снимка крупным планом. Видно расположение пушки и пулеметов, а также акулья пасть, Орландо (Флорида).

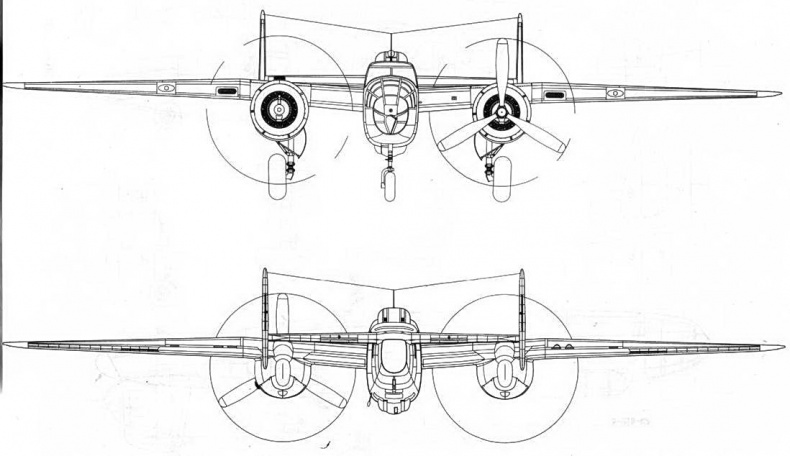

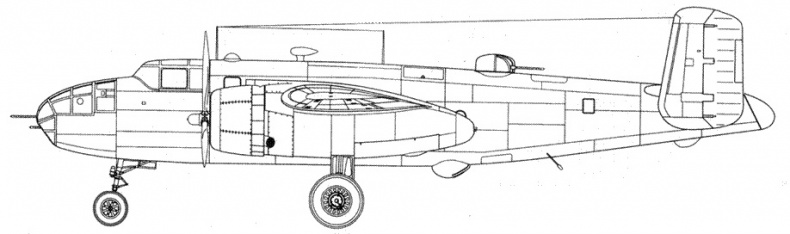

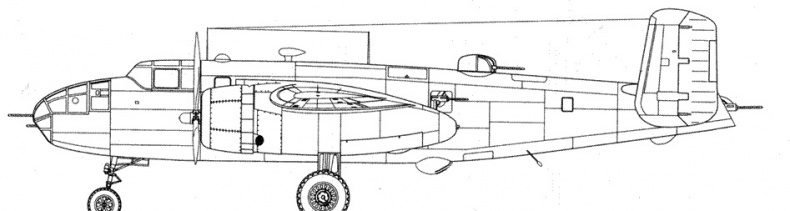

В-25 C/D

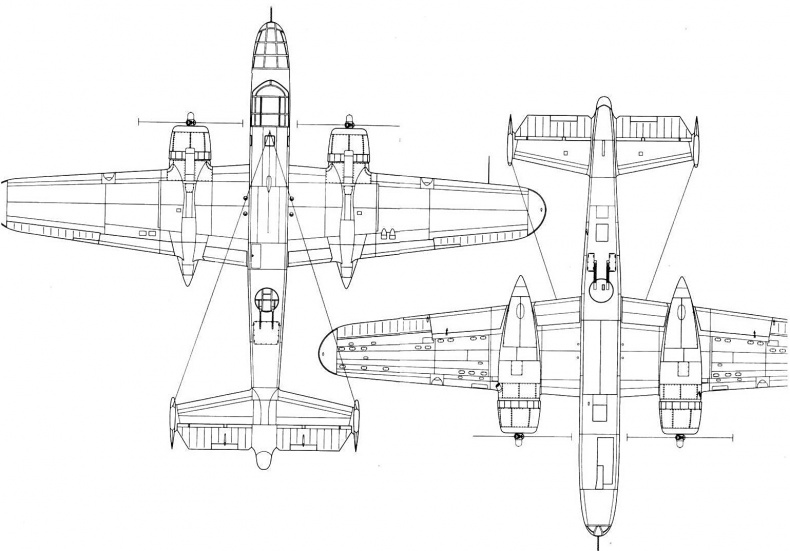

B-25G
XB-25F
Следующий прототип также создали на базе В-25С. Это была одна из трех машин, известных под заводским обозначением NA 94. К сожалению, о ней известно немного, неизвестно даже, летала ли она вообще. На этом прототипе также испытывали новую систему антиобледенения, но никаких документов на этот счет не сохранилось.
B-25G (PBJ-1G)
На заводах North American Aviation приступили к созданию следующей модификации самолета. Главной отличительной чертой самолета стала 75-мм пушка.
Для американской авиации использование на самолетах крупнокалиберной артиллерии было делом не новым. Еще в конце 30-х годов тяжелую пушку установили на прототипе Douglas В-18А «Bolo», а в 1942 году испытания проходил штурмовик Beech XA-38. От пушки требовалась небольшая масса и автоматическая работа системы перезарядки. Работы по созданию авиационного варианта пушки М4 калибра 75 мм проводил капитан Горейс Квинн из US Army Ordnance Department. Хотя массу пушки удалось удержать в пределах 1800 фунтов (816 кг), она оказалась слишком тяжелой для ХА-38. Пушку пытались поставить и на Douglas XA-26B «Invader», но и этот самолет не пошел в серию.
Конструкторы NAA на серийный В-25С-1 (41-13296) установили 75-мм пушку М4, сместив ее влево относительно центральной оси. Пушка М4 представляла собой французское орудие времен Первой Мировой войны, у которой лишь изменили конструкцию замка. Справа от орудия разместили боекомплект, насчитывавший 21 выстрел. Каждый снаряд весил 15 фунтов (6,8 кг). Пушка М4 устанавливалась на безоткатном лафете под креслом второго пилота. Общая длина пушки составляла 2,90 м, а масса 900 фунтов (408 кг). Общая длина всей орудийной установки достигала 4,27 м, поэтому пришлось пожертвовать частью бомбоотсека. Экипаж XB-25G состоял из двух пилотов, стрелка, радиста и штурмана, который одновременно был заряжающим. Лобовой обтекатель самолета обшили дюралевым листом, одновременно укоротив фюзеляж с 16,09 до 15,78 м. Кроме пушки М4 в носовой части фюзеляжа установили два неподвижных пулемета калибра 12,7 мм с боекомплектом по 400 выстрелов на ствол. Еще два 12,7-мм пулемета стояли в задней верхней турели. Боекомплект к ним также составлял 400 выстрелов на ствол. Пушку и передние пулеметы наводил на цель пилот. Самолет оснастили оптическим прицелом N-3B и бомбо-артиллерийским прицелом А-1. Кроме того, для пристрелки можно было использовать трассы курсовых пулеметов. Когда цель оказывалась под огнем пулеметов, производился спуск орудия. Прицел А-1 использовался для бомбовых атак с небольшой высоты.

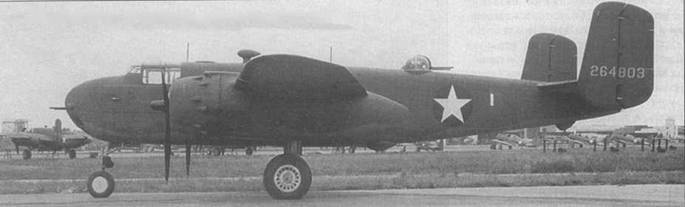

B-25G-5-NA (NA 92, 42-64803), второй самолет серии, 1942 год.

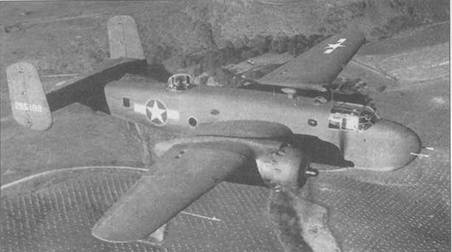

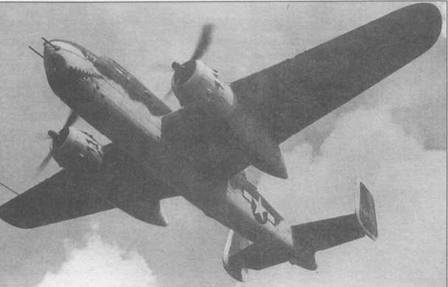

B-25G-/0 (42-65199) в полете. Пулеметы турели нацелены на объектив фотокамеры.
