Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

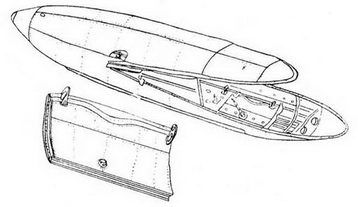

Обтекатель основного шасси и створка ниши


Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

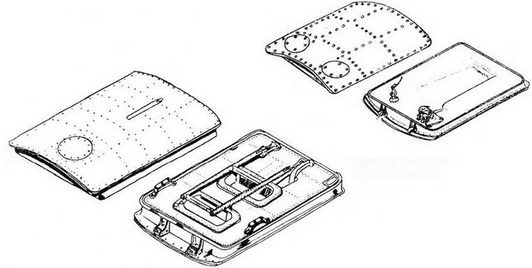

Аварийный люк кабины хвостового стрелка


Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

Установка носовой пушки и входной люк


Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

Остекление кабины хвостового стрелка


Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

Механизм открытия бомбоотсека


Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

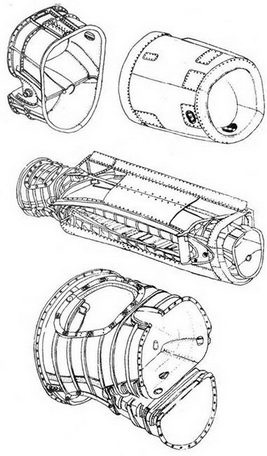

Детали воздухозаборника


Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

Замки бомболюка


Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

Механизм открытия бомболюка


Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

Входной люк кабины хвостового стрелка


Согласно эскизному проекту, утвержденному 23 ноября 1954 г., разведчику, который создавался в дневном Ту-16Р и ночном Ту-16РН вариантах, отличавшихся составом фотооборудования, присваивался шифр «92». Поскольку первые советские системы радиоразведки и подавления не были автоматизированы, в грузоотсеке самолета между шпангоутами №45 и №48 предусматривалась установка специальной герметизированной кабины оператора с катапультным креслом. Таким образом, экипаж увеличивался до семи человек. Кабина имела форму сплющенного с боков цилиндра. В полу кабины был расположен входной люк с системой аварийного сбрасывания, а в верхней части – аварийный люк. Антенны аппаратуры ПР-1 устанавливались в обтекателях сверху и снизу фюзеляжа и под центропланом. Предусматривалась установка на пилонах под крылом контейнеров с аппаратурой радиотехнической разведки СРС-3 «Ромб-1». В качестве разведывательной аппаратуры планировалось применить радиоприцел «Рубидий», снабженный фотоприставкой ФА-РЛ-1. При снятой кабине оператора в обоих вариантах предусматривалось вместо ПР-1 «Натрий» устанавливать аппаратуру пассивных помех АСО-16 «Автомат-1». Фотоаппаратура включала: один фотоаппарат АФА-33/20М для плановой съемки; два аппарата АФА-33/ 75М для перспективной съемки; два АФА-33/100М и два АФА-33/75М для маршрутной съемки. Для ночного фотографирования в бомбоотсеке на некоторых держателях подвешивались фотобомбы, сбрасываемые для подсветки объектов.

Заводские испытания Ту-16Р-1 начались 30 ноября 1955 г. и завершились к середине мая 1956 г., а Государственные испытания, прошли с 19 июня по 17 августа 1956 г. По их результатам было принято решение о серийном производстве Ту-16Р и принятии его на вооружение ВВС. В 1957-58 гг. завод №1 выпустил 70 самолетов Ту-16Р с различной комплектацией оборудования. В процессе эксплуатации на Ту-16Р устанавливались все более совершенные фотоаппараты и станции радиоразведки.


Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

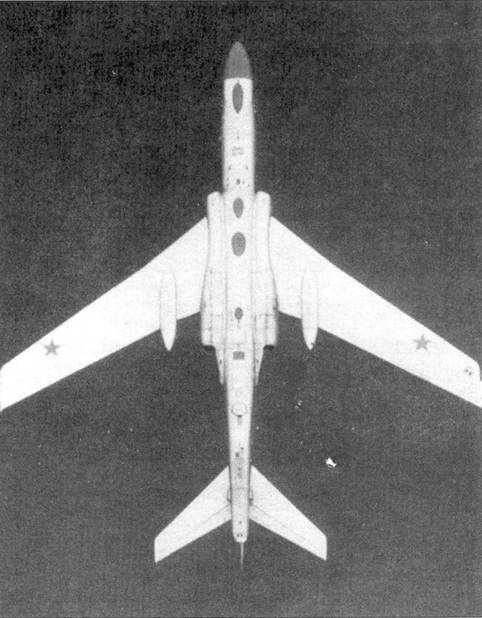

В общей сложности на брюхе Badger D имелось четыре радиопрозрачных обтекателя. Передний – радара, остальные три прикрытли пассивные приемные антенны.


В начале 1960 гг. возникла необходимость в самолете, более приспособленном для решения задач разведки на морских театрах действий, чем Ту-16Р. В качестве базовой модели был выбран ракетоносец Ту- 16К-10. С него сняли системы подвески и пуска ракеты, заделали углубление пол нее в нижней части фюзеляжа и установили специализированную РЛС «F.H-Р». обтекатель антенны которой имел несколько большие размеры, чем у стандартной РЛС «ЕН». На нижней поверхности фюзеляжа в районе грузоотсека установили три каплевидных обтекателя антенн станций радиотехнической разведки (передний и задний – для СРС-1. средний, несколько больших размеров. – для СРС-4). Работал с этими системами оператор, находившийся в подвесной гермокабине. Для оптической разведки использовался плановый аэрофотоаппарат АФА-33/20М, размещенный в переднем техническом отсеке, и перспективный АФА-42/75. Кроме того, некоторые машины оснащались станциями для постановки радиопомех СПС-1 и СПС-2. Помимо выполнения разведывательных задач, самолет мог осуществлять наведение на цель крылатых ракет К-10С. запускаемых с ракетоносцев Ту- 16K-10 и Ту-16К-10-26.

В таком виде в начале 1960 гг. опытный морской разведчик успешно прошел испытания, после чего был принят на вооружение под обозначением Ту-16РМ-1 (индекс «РМ» означал «разведчик морской»). В общей сложности в авиации флота эксплуатировались 23 самолета Ту-16РМ-1 и Ту-16РМ-2.

Постановщики помех

Для групповой защиты летящих в строю ударных машин от вражеских РЛС на Ту-16 устанавливались станции постановки активных радиопомех СПС-1 и СПС-2. Такие самолеты получили обозначение Ту-16 СПС. Эти станции обладали сравнительно невысокими характеристиками – недостаточной мощностью излучения, большими габаритами и весом. Кроме того, для их применения требовался еще один член экипажа – оператор спецаппаратуры, который должен был вначале обнаружить работающий радар, определить его частоту, после чего настроить на нее передатчик помех. Для этого, даже при хорошей подготовке, оператору требовалось примерно 3 минуты. За это время, особенно при полетах на малых высотах, самолет успевал проскочить зону, из которой мощность бортовой аппаратуры позволяла подавить данную РЛС.


Ту-16 Ракетно бомбовый ударный комплекс Советских ВВС

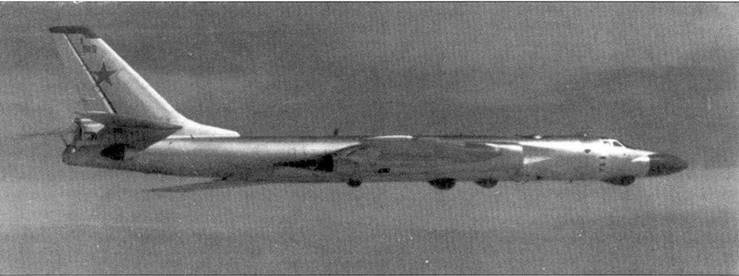

Дальний разведчик советского ВМФ – Ту-16РМ Badger D. Badger D – самолет наиболее часто применявшийся советским флотом для выполнения разведывательных задач, во время патрулирования обычно работал вместе с другими вариантами Ту-16.
