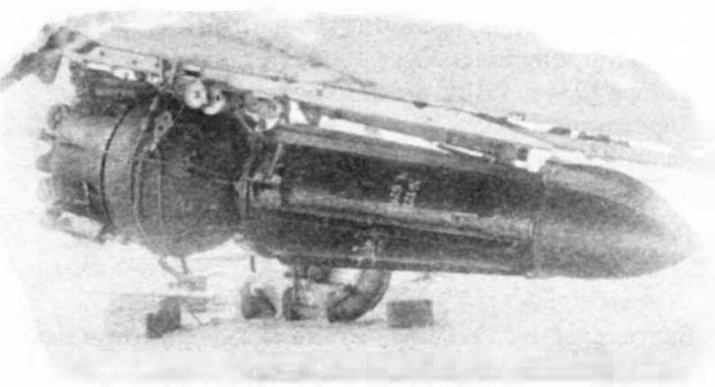

Мина МАВ-1 под самолетом
Мины и торпеды сбрасывались механическими и электропиротехническими сбрасывателями. При этом использовались специальные прицелы СП-123 (ПВТБ-1).
ТБ-1, являвшийся основным типом торпедоносца до принятия на вооружение ДБ-ЗТ, мог нести одну торпеду TAB-12 или ТАН-12 или одну мину МАВ-1. На четырехмоторном ТБ-3 монтировали двойной мост ОТБ; на нем размещались две любых 18-дюймовых торпеды, причем можно было взять две разных.
Альтернативно подвешивались две мины МАВ-1. Официально в комплект вооружения поздних модификаций ТБ-3 включали торпеду ТАВ-27 и мину М АВ-2, но это громоздкое и тяжелое оружие было уже на пределе возможностей самолета. Для ТБ-4 предусматривалась подвеска двух МАВ-2.
Первоначально УВВС горело энтузиазмом в отношении торпедного вооружения тяжелых бомбардировщиков. 4 октября 1933 г. появился приказ начальника штаба ВВС о формировании шести торпедоносных эскадрилий на ТБ-3 — двух на Балтике и четырех на Тихом океане. Промышленности для этих целей выдали заказ на 76 мостов. Но вскоре распоряжением начальника ВВС Я.И. Алксниса его урезали до 38 штук. 29 декабря поступил новый приказ — торпедоносные эскадрильи вооружать ТБ-1 и лишь одну, 110-ю на Дальнем Востоке — ТБ-3.
В итоге заказ на мосты сократили до 15 экземпляров, но в январе 1934 г., наконец, пришли к окончательному решению — 30 мостов для двух эскадрилий. В феврале того же года Кировский завод в Ленинграде изготовил два первых из них. Мост приняли на вооружение под обозначением ОТ-3. В октябре 1934 г. УВВС ставило вопрос об оснащении минно-торпедной подвеской всех выходящих с завода ТБ-3 с моторами М-34Р, но дирекция отказалась, ссылаясь на то, что эталон уже утвержден.
Реально специальных минно-торпедных эскадрилий на ТБ-3 не появилось до 1937 г. В июле того года 16 мостов ОТ-3 находились на Тихоокеанском флоте, а еще восемь — на Балтике. И это при том, что на складах флотов находилась 171 мина МАВ-2, поднять которую мог только ТБ-3 или большие по размерам машины.

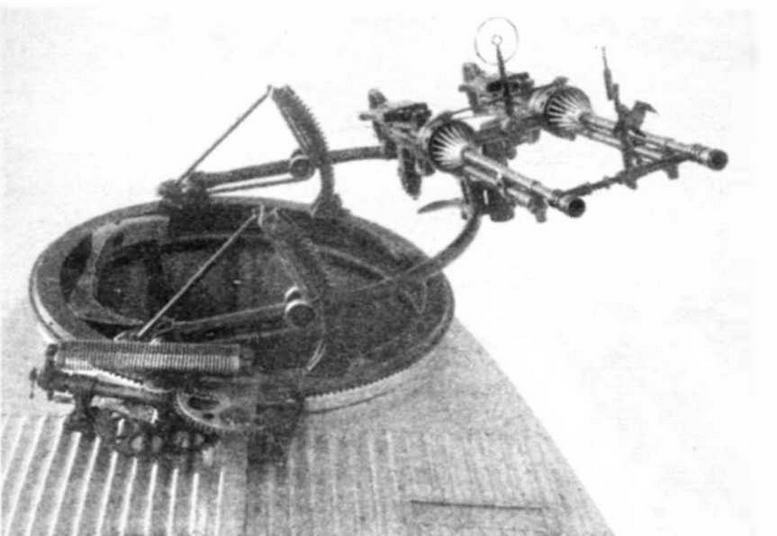

Передняя турель бомбардировщика ТБ-1 с двумя пулеметами «Льюис» обр. 1924 г.
Первой и единственной минно-торпедной эскадрильей на ТБ-3 являлась 109-я в ВВС Тихоокеанского флота. Она базировалась на аэродроме Романовка. После того, как окончательно износились ее ТБ-1, в 1937 г. туда передали дюжину старых бомбардировщиков ТБ-3 с моторами М-17. Двигатели заменили на модернизированные М-17Ф, оснастили самолеты мостами, специальными прицелами и сбрасывателями — механическим ОТБ и электропиротехническим конструкции 4-го отдела НИИ ВВС. Прослужили эти торпедоносцы недолго, около года. Весной 1938 г. их сменили новые ДБ-ЗТ, а сама 109-я превратилась в 1-ю эскадрилью 4-го минно-торпедного полка.
ТБ-3 с торпедной подвеской предлагали также использовать для срочной доставки корабельных торпед на передовые базы. В этом случае мост вместе с торпедами закрывался кожухом-обтекателем. Был изготовлен опытный образец, но на этом, похоже, все и кончилось. Существовал также замысел сбрасывать торпеды с парашютами для пополнения боезапаса на подводных лодках в открытом море.

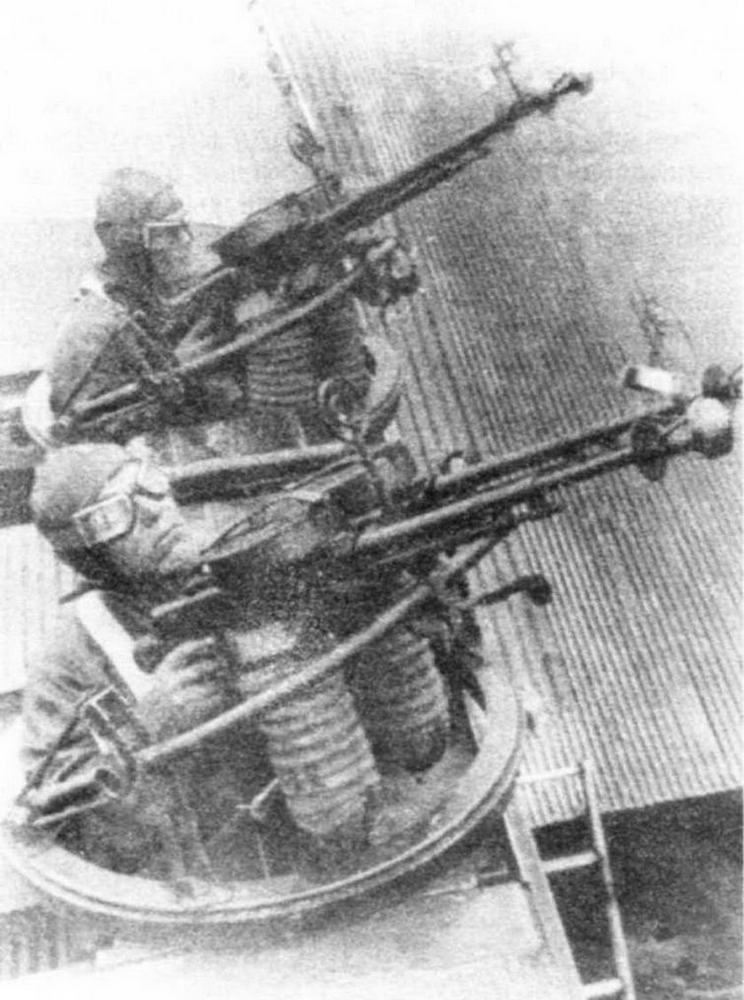

Спаренные пулеметы ДА-2 на задних перекатных турелях бомбардировщика ТБ-3
До сих пор речь шла о наступательном оружии бомбардировщиков. Теперь поговорим об оборонительном. В первую очередь это, конечно, пулеметы и пушки. ТБ-1 был принят на вооружение еще с английскими 7,69-мм пулеметами «Льюис» образца 1924 г. Они монтировались тремя спаренными установками. Позже их вытеснили отечественные пулеметы ДА калибра 7,62 мм конструкции В.А. Деггярева. Этот тип был принят на вооружение в 1928 г. и представлял собой переделку известного пехотного ручного пулемета ДП. Питался он из съемного диска с укладкой патронов в три ряда. Выпускались пулеметы ДА одиночные и ДА-2 спаренные. Такое оружие устанавливалось на ТБ-3 и Р-6.
В задания на некоторые тяжелые бомбардировщики вписывались пункты о вооружении их 7,62-мм пулеметами ПВ-1 в турельном варианте. ПВ-1 являлся облегченным авиационным вариантом станкового пулемета «Максим», созданным под руководством А.В. Надашкевича. Его перевели на воздушное охлаждение и питание из разъемной металлической ленты, а также увеличили скорострельность. Она была больше, чем у ДА, кроме того, фактический темп стрельбы у П В-1 был еще выше, поскольку стрелку не требовалось менять диски. ПВ-1 ставили на разных самолетах как неподвижные в крыле или фюзеляже. Однако его турельный вариант так и не был создан. Включенный в ряд заданий скорострельный пулемет Ф.В. Токарева был изготовлен, испытывался в 1931 г., но не был запушен в производство из-за недостаточной надежности.
Начиная с 1932 г., военные стали требовать от авиаконструкторов применения новых пулеметов ШКАС, созданных Б.Г. Шп итальным и И.А. Комарицким. Он, как и ДА, имел калибр 7,62 мм, но использовал патрон не от «трехлинейки», а нового образца. Питание осуществлялось из разъемной металлической ленты. ШКАС был легок и компактен, скорострельность же доходила до 1800 выстр./мин — более чем вдвое больше, чем у ДА и П В-1. Первым турельным вариантом стал ШКАС образца 1933 г., известный также как «ШКАС с бородой». Такое название появилось из-за того, что лента укладывалась в подствольный короб на 200 патронов. На следующем варианте, образца 1934 г., ее стали подавать из ящика, закрепленного на турели или внутри кабины самолета через подвижной металлический рукав. Также как ДА, ШКАС мог монтироваться поодиночно или в спаренных установках. В марте 1935 г. нарком по военным и морским делам К.Е. Ворошилов писал наркому тяжелой промышленности Г.К. Орджоникидзе: «Опытное самолетное строительство и серийное производство мы переводим на пулеметы ШКАС...»

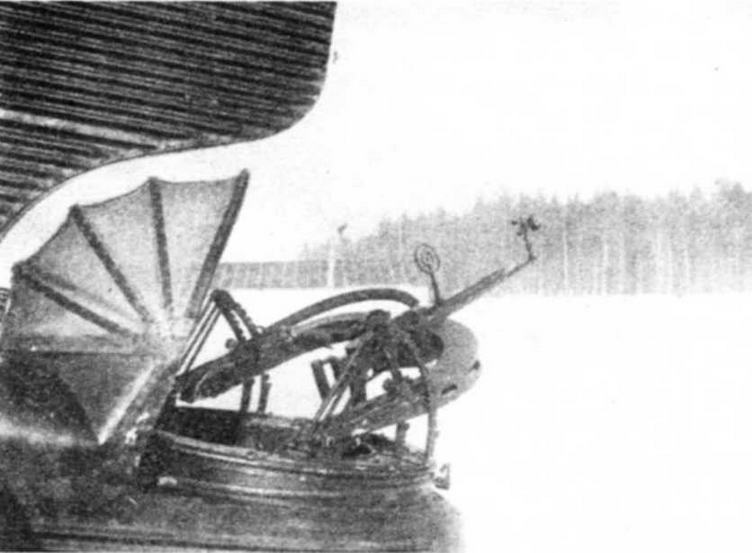

Пулемет ШКАС на кормовой турели бомбардировщика ТБ-ЗРН. Козырек-экран остеклен гибким целлулоидом и может складываться вперед, увеличивая поле обстрела
На всех бомбардировщиках-гигантах предусматривалась установка крупнокалиберных пулеметов, для которых в нашей стране приняли калибр 12,7 мм. Их внедрение позволяло увеличить эффективную дальность ведения огня и встретить атакующий истребитель еще до того, как он начнет стрелять сам. Но таких пулеметов в Советском Союзе тогда еще не было, хотя различные опытные образцы для сухопутных войск делали с 1928 г. В 1930 г. был выпущен пулемет ДК конструкции В.А. Дегтярева с питанием из магазина-барабана на 30 патронов. Даже при небольшой скорострельности (360 выстр./мин) это было явно немного. ДК выпускался серийно, но в небольших количествах, в 1933- 34 годах. Предполагалось создание авиационного варианта этого пулемета, который, однако, так и не появился.
