Как и требовалось заданием, на борту находилась автоматическая телефонная станция на 16 номеров. Ее дублировали лампочки трехцветной сигнализации. Определенное сочетание цветов содержало закодированное сообщение.
На самолете имелся мощный громкоговоритель, способный «накрыть» сверху звуком более 10 км². На земле, убавив громкость, его использовали для звукового сопровождения кино. Можно было для этого обойтись и двумя рупорами, входившими в комплект киноустановки. К ней также придавался большой экран, в свернутом виде размещавшийся в левом крыле.

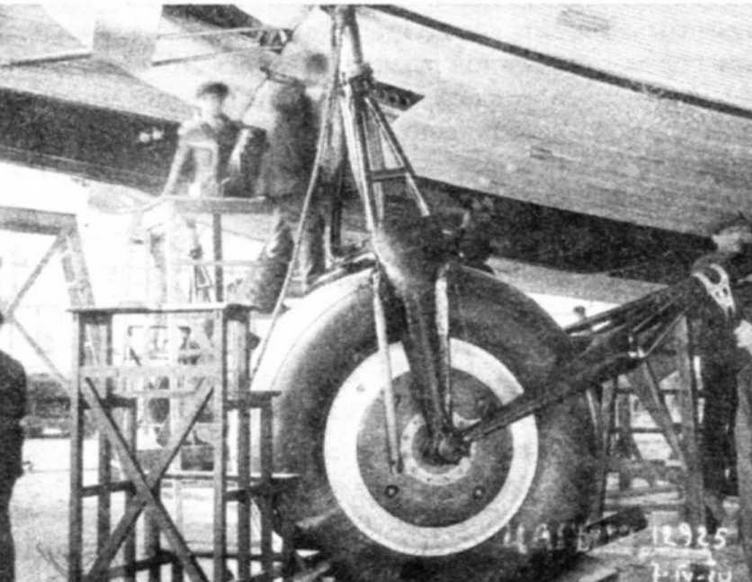

Монтаж основной опоры шасси
Типографский станок для МГ специально спроектировали и изготовили в Рыбинске. Но на самолет его допустили только после того, как заменили чугунную станину алюминиевой. Предлагалось оснастить машину и «агитационными огнями». Это были панели со светящимися буквами. Всего под крылом АНТ-20 умещалось 18 щитов размером метр на два, позволявших написать какой-нибудь короткий лозунг. Но до конца эту работу не довели. Придумывали и не такое. Предлагали проецировать на облака или дымовую завесу изображения и лозунги, вести с борта «Горького» радио- или даже телевизионные передачи.
Уже в ходе работы над макетом МГ Туполев добавил интересную деталь. По проекту вход в фюзеляж осуществлялся через дверь на правом борту. Она была довольно тесной, да к тому же не прямоугольной: из-за мешавших подкосов каркаса фюзеляжа она выглядела скорее треугольной с вершиной внизу. В то же время в фюзеляже за крылом имелся отсек, не использовавшийся по соображениям центровки. Туполев предложил сделать там трап-лестницу, опускавшуюся тросами вниз. Поднявшись по ней, пассажиры попадали в «вестибюль», откуда расходились п о своим местам.
Постройка «Максима Горького» началась 4 июля 1933 г. на Заводе опытных конструкций (ЗОК) ЦАГИ. Узлы самолета начали изготовлять, не дожидаясь окончания проектирования. По-видимому, при этом использовали некоторые уже сделанные части ТБ-4бис — уж очень быстро рос процент готовности гигантской машины. К сентябрю он достиг 25%, а к концу года — 60%.
Никакого военного оборудования на МГ ставить не собирались. Зато для него удалось получить одни из первых двигателей М-34Р с редукторами, которые должны были существенно повысить эффективность мотоустановки тихоходной машины.

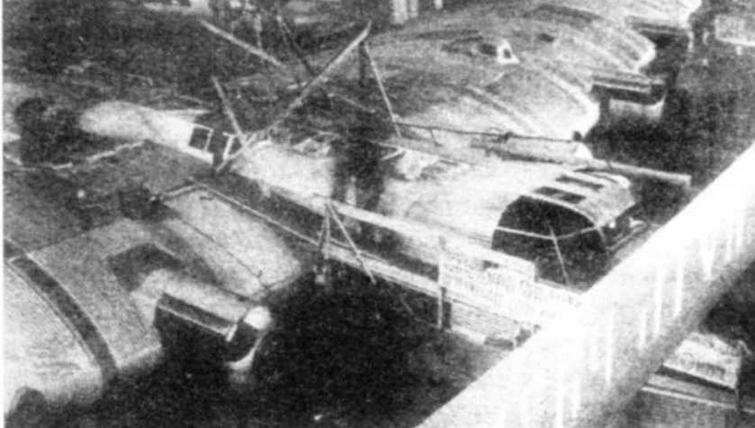

Сборка АНТ-20 в цехе Завода опытных конструкций ЦАГИ
Строя агитсамолет, ни УВВС, ни ЦАГИ ни на минуту не забывали о задании на тяжелый бомбардировщик. 5 ноября 1933 г. авторитетная комиссия во главе с Я.И. Алкснисом рассмотрела новый проект и одобрила его. От АНТ-16 военные решили отказаться и сделать ставку на боевой вариант АНТ-20. Эту существовавшую только в проекте машину было предписано считать эталоном будущего серийного ТБ-4. Таким образом, под этим обозначением в разное время фактически фигурировали два разных, хотя и схожих, самолета. Предполагалось, что серийное производство гигантских бомбардировщиков будет развернуто на заводе № 18 в Воронеже, где тогда делали ТБ-3.
Алкснис своей резолюцией требовал от военного АНТ- 20 скорости 240 км/ч на высоте 4000 м, практического потолка 6000 м и дальности 1500 км при нормальном взлетном весе и 4000 км с перегрузкой (в обоих случаях при несении 4000 кг бомб). Эти цифры почти совпадали с заданными для агитсамолета, но такие показатели вряд ли можно было получить при сравнительно небольших конструктивных отличиях от АНТ-16, если учесть реальные данные последнего.
Разработанный в ЦАГИ проект бомбардировщика по расчетам должен был дать гораздо более скромные цифры: скорость 215 км/ч, потолок 4180 м, дальность при нормальном весе — 1300 км. Самолет должен был нести оборонительное вооружение из четырех (позднее — двух) пушечных и семи пулеметных установок. Туполев первоначально предлагал сохранить на АНТ-20 вооружение, разработанное для ТБ-4бис. Оно, в частности, включало электрифицированную носовую башню с 20-мм пушкой «Эрликон», четырех турелей Тур-5 (каждая со спаренным пулеметом ДА-2), опускающейся вниз башни с ДА-2 и кинжальной установки с одним ДА. Задняя пушечная и передняя пулеметная установки выполнялись перекатными с борта на борт. Но это вызвало недовольство военных, которые уже ориентировались на отечественные 20-мм пушки и новые пулеметы ШКАС. В качестве альтернативы пушкам предлагались крупнокалиберные (12,7-мм) пулеметы ДК.
В технических требованиях к военному варианту МГ, утвержденных 20 декабря 1933 г., учли многие недостатки ТБ-4. Например, большое внимание уделили верхней мотоустановке. Памятуя о мучениях с ее эксплуатацией, военные потребовали ввести на крыле площадки и гнезда для установки подъемного крана и грузовой стрелы, необходимых для монтажа и демонтажа двигателей и радиатора. Стрела должна была быть сконструирована именно к данному типу самолета и поставляться вместе с ним. Также к бомбардировщику должны был придаваться комплект лестниц для осмотра верхней мотоустановки и хвостового оперения. На самой мотоустановке необходимо было сделать откидные площадки обслуживания.
Категорически требовали избавиться от течи водяных радиаторов. Но, видимо, не надеясь, что это реально, заодно и предусмотрели в комплектации переносные бачки- термосы с ручными насосами для пополнения запаса воды в системе в полете. Механик, ходящий по коридору внутри крыла, должен был следить за уровнем в расширительном бачке и при необходимости подливать из термоса теплую воду.
Время заправки самолета бензином и маслом жестко ограничивалось. «...30 минут и ни одной минутой больше», — так и записано. Это тогда, когда обыкновенный аэродромный бензозаправщик являлся редкостью! В то же время предлагалось уложиться с подвеской бомб. Требовалось наличие для этого электролебедок и дублирующих их ручных.
Туполеву многие требования военных очень не понравились. В частности, «30 минут и ни минуты больше» он счел сроком совершенно нереальным. По его мнению, после внесения ряда усовершенствований можно было прийти к часу, и лишь после получения опыта эксплуатации добиваться дальнейшего сокращения времени.
8 марта 1934 г. в ЦАГИ состоялось совещание с участием представителей УВВС, которое одобрило окончательно состав оборонительного вооружения самолета. По этому варианту бомбовоз должен бьш нести четыре 20-мм пушки ШВАК. Они размещались в носовой башне и на открытых турелях, типа сделанной на фюзеляже ТБ-4 под «Эрликон», в корме и на крыльях сверху. Одиночные 7,62-мм пулеметы ШКАС на турелях Тур-Ток (Тур-8) стояли в носовой части (у командира самолета), в кабине бомбардира для стрельбы вниз-назад, на крыльях сверху и снизу и в выдвигающейся вниз башне в средней части фюзеляжа.

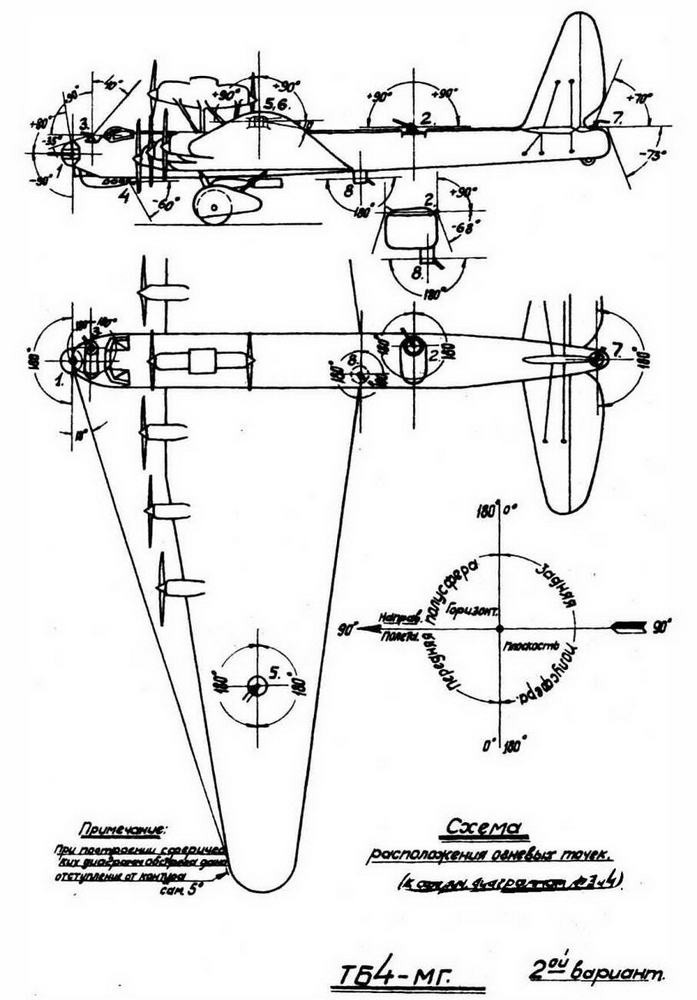

Схема вооружения военного МГ, также именовавшегося ТБ-4
