Однако Управление ВВС продолжало иметь свои виды на новые самолеты-гиганты. Похоже, что там остались сторонники сверхтяжелых бомбовозов. 31 марта 1936 г. утвердили новое задание на военный вариант АНТ-20бис. Он рассматривался как машина двойного назначения — дальний бомбардировщик и военно-транспортный самолет, применяемый как днем, так и ночью, а также в сложных метеоусловиях. От такого военного МГ требовали максимальную скорость на высоте 275 км/ч при максимальной скорости у земли 250 км/ч. Посадочная скорость задавалась равной 100 км/ч, практический потолок — 6000 м. Предельная дальность определялась в 3000 км, но с 4000 кг бомб она уменьшалась вдвое, до 1500 км.
Мотоустановка состояла из шести двигателей М-34РН. Универсальные моторамы позволяли при необходимости монтировать вместо них М-34Р без нагнетателей. Винты металлические, изменяемого шага, типа ВИШ-4. В отличие от гражданской машины от военного МГ требовали наличия системы аварийного слива топлива из всех баков с расходом не менее 1000 кг/мин.
Экипаж военного МГ должен был состоять из 12 человек: освобожденного от других функций командира, двух пилотов, штурмана-бомбардира, трех бортмехаников, радиста и четырех стрелков.
Оборонительное вооружение самолета складывалось из пяти 20-мм пушек ШВАК (две из них монтировались в спаренной установке в носу фюзеляжа) и четырех 7,62-мм пулеметов ШКАС — у командира, штурмана, на фюзеляже сверху и один перебрасываемый с борта на борт (для стрельбы в окно). Общий боезапас составлял 2400 снарядов и 6000 патронов.
Нормальная бомбовая нагрузка военного МГ равнялась 4000 кг. Большая часть бомб располагалась внутри фюзеляжа в кассетах. На самолете собирались смонтировать четыре шестизамковых кассетных бомбодержателя КД-3, четыре четырехзамковых КД-3 и дополнительно два четырехзамковых К Д-2 для пристрелочных и светящихся бомб. Бомбы крупного калибра машина должна была нести снаружи на двух балках ДОТ-2000. Предусматривались следующие варианты загрузки бомбами: 16 бомб по 250 кг, восемь по 500 кг, четыре по 1000 кг, две по 2000 кг. В придачу к этому можно было взять четыре пристрелочных бомбы по 50 кг или от 14 до 25 светящихся по 4 кг. Сброс основных бомб осуществлялся двумя электробомбосбрасывателями ЭСБР-2. Для пристрелочных и светящихся имелся отдельный ЭСБР-3. При отказе электробомбосбрасывателей в ход шли дублирующие механические сбрасыватели ACT (один для боевых бомб, другой — для пристрелочных и светящихся). Прицеливание при бомбометании собирались вести с помощью прицелов ОПБ-2, С-4, СП-122 и СП-123. Наличие двух последних показывает, что задание предусматривало вместо бомб также и несение морских мин и торпед, сбрасываемых на парашютах. На самолете должна была быть установлена система «Шутка», позволявшая осуществлять залповое бомбометание всей группы самолетов по радиосигналу с головной машины строя.
При выполнении транспортных задач военный МГ мог перевозить до 80 человек с оружием или до 8000 кг груза. При этом предусматривался сброс и людей, и грузов с парашютами. В число вариантов загрузки входили бронированные машины — легкие плавающие танки, танкетки и бронеавтомобили. Самолет мог взять две машины одновременно: танк Т-37 плюс танкетку Т-27, две Т-27, один танк Т-37 и бронеавтомобиль ФАИ, броневики ФАИ и БАИ, БАИ плюс Т-27. Вес груза у всех этих вариантов варьировался от 5250 кг до 6560 кг.

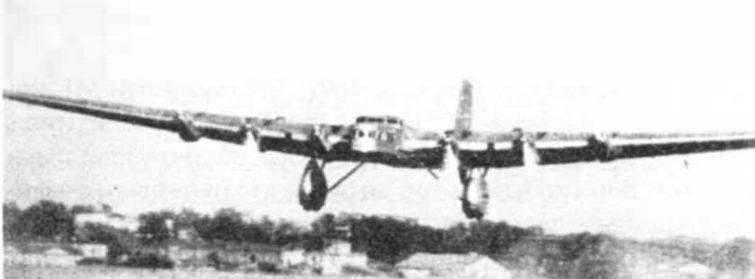

АНТ-20бис (ПС-124) на испытаниях, 1939 г.
Для посадки ночью предусматривались две фары по 1000 вт, подкрыльные пиротехнические факелы и четыре сбрасываемые на парашютах ракеты ПАР-13. В состав оборудования входили радиостанции РАДГ с радиусом действия 2000 км и РИУ для связи с другими самолетами в строю, переговорное устройство, сирена, пневмопочта между штурманом и радистом. Для артиллеристов предусматривались электромеханические сигнализаторы, указывающие направление сосредоточения огня. С их помощью командир самолета мог управлять воздушным боем. Имелись радиополукомпас СПК и фотоаппарат Потгэ 1Б, позволяющий вести плановую и перспективную съемку.
Работа над АНТ-20бис в Казани велась в тесном сотрудничестве с туполевцами. На заводе постоянно находилась бригада конструкторов во главе с Б.А. Саукке, оперативно решавшая возникавшие вопросы.
Выполнение задания затянулось. Не хватало материалов, денег, оборудования, специалистов. Свою лепту внесла волна репрессий. Саукке объявили «врагом народа», потом та же судьба постигла и Туполева, под давлением Н КВД признавшего себя контрреволюционером и вредителем.
Чтобы облегчить предприятию задачу, количество строящихся самолетов урезали до пяти, затем отказались не только от установки какого-либо военного оборудования, но и от приспособлений для его монтажа в будущем.

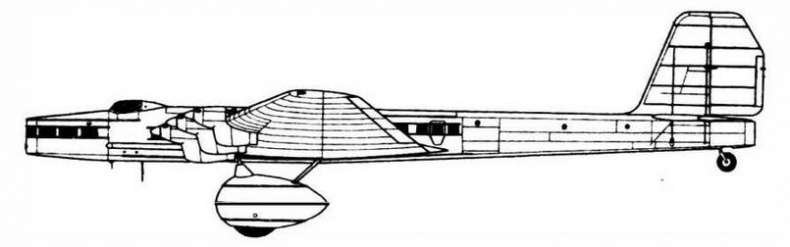

ПС-124
Реально только в мае 1939 г. в Казани изготовили единственный пассажирский АНТ-20бис (он же ПС-124) на 64 места. На нем стояли шесть моторов М-34ФРНВс винтами изменяемого шага ВИШ-4. В августе 1939 г. самолет благополучно прошел государственные испытания и был принят в эксплуатацию. Эта машина летала на линии «Аэрофлота», соединявшей Москву и Минеральные Воды. Уже во время Великой Отечественной войны, в декабре 1942 г. она была разбита при посадке в Ташкенте.
К-7, конкурент ТБ-4
Конкурентом ТБ-4 и МГ являлся строившийся в Харькове К-7. Проект его был разработан под руководством К.А. Калинина. Свою концепцию Калинин выражал так: «При создании новых больших машин новые пути ведут в сторону новых схем самолета, в сторону использования крыла для размещения грузов. Это значит, что пути идут к летающему крылу, которое и является идеальным самолетом». К-7 был первым по-настоящему большим самолетом конструктора; до этого он был известен созданием серии одномоторных пассажирских машин, имевших вполне традиционную компоновку.
Первые прикидки по машине схемы «летающее крыло» Калинин сделал еще в 1925 г. Это был трехмоторный самолет на 22 пассажира; позже проект переработали под четыре двигателя. Но это было лишь прелюдией к созданию потрясающего воображение гиганта. 1930 г. Калинин представил руководству предварительный проект огромной машины, имевшей одновременно военное и гражданское назначение.
Это был такой же медлительный громоздкий моноплан с крылом толстого профиля, как и ТБ-4, но выглядевший просто фантастически. Калинин внес в конструкцию машины множество необычных решений. Крыло с размахом 53 м делилось на три части: прямоугольный в плане центроплан и две эллиптические консоли. Внутренний объем центроплана, имевшего максимальную высоту более двух метров, можно было использовать для размещения людей и грузов (в том числе и бомб). В консолях же хотели установить топливные баки. Из крыла вперед выступала рубка экипажа. Назад от крыла шли две балки трехгранного сечения, соединявшиеся сзади стабилизатором. Ближе к оси самолета над стабилизатором поднимались два эллиптической формы киля. Четыре мотора находились на передней кромке центроплана, по два слева и справа от рубки экипажа.
