Получив задание на производство БАД-2, работники Ижорского завода столкнулись с проблемой изготовления бронекорпуса машины, который имел очень сложную форму. Поэтому инженер-конструктор Эммануилов и заместитель начальника КБ С Григорьев при активном участии начальника КБС Померанцева спроектировали новую боевую плавающую машину, получившую обозначение ПБ-4.

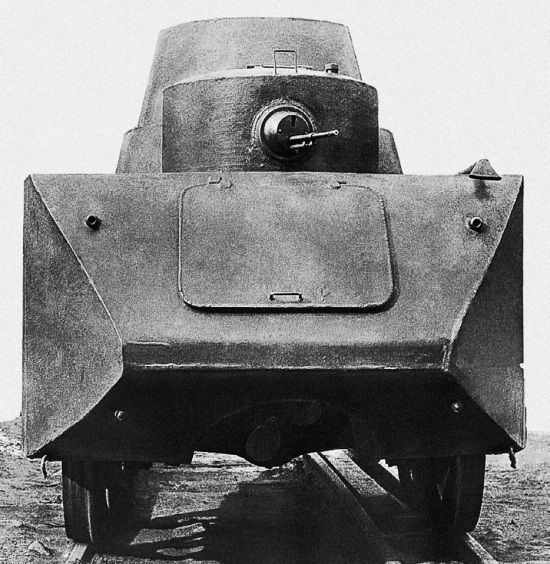

Бронеавтомобиль БАД-2 при движении на рельсах, вид сзади.
Виден трехлопастной гребной винт. Май 1933 года (АСКМ).
Впервые в нашей стране корпус бронеавтомобиля был безрамным и несущим. По конфигурации он почти не отличался от корпуса БА-3, за исключением изменения конструкции кормы. Передний и задние мосты монтировались снаружи и приваривались к специальным кронштейнам, карданный вал выводился наружу через специальный сальник в редане днища корпуса.
Башня цилиндрической формы, аналогичная по конструкции БА-3, но без кормовой ниши, располагалась в задней части машины. Для посадки экипажа из 4 человек, размещавшихся так же, как на БА-3, служили два люка в крыше над отделением управления и два в башне. Доступ к двигателю осуществлялся через откидывающуюся вперед крышу моторного отделения, запираемую 10 хомутиками. Кроме того, в днище корпуса имелись 4 пробки для стока попавшей внутрь воды и 2 лючка для слива масла из картеров двигателя и демультипликатора.
Наблюдение за дорогой водитель вел через лючок со смотровой щелью в лобовом листе корпуса и две смотровые щели в бортах. В башне наблюдение велось через смотровые приборы «Триплекс» в правом и левом бортах.
Вооружение броневика состояло из 45-мм танковой пушки 20К и спаренного пулемета ДТ в башне и еще одного ДТ в лобовом листе корпуса. Следует отметить, что из-за отсутствия ниши башня получилась неуравновешенной, поэтому ее поворот на 360 или 180 градусов требовал большого усилия на маховиках, а при крене 10–11 градусов в сторону приходилось их вращать обеими руками.
Боекомплект к пушке состоял из 52 снарядов, к пулеметам 2268 патронов (36 дисков). Снаряды укладывались по бокам башни (12 штук), справа и слева в корме корпуса (две укладки по 20 штук), пулеметные диски располагались в башне и по бортам боевого отделения.
ПБ-4 оснащался 40-сильным двигателем ГАЗ-АА, стандартной «газовской» коробкой перемены передач и демультипликатором. Движение на плаву осуществлялось при помощи трехлопастного гребного винта, установленного на удлиненном червяке дифференциала заднего моста. Как и на БАД-2, винт ПБ-4 был включен постоянно, даже на суше. Соответственно в воде вращались колеса задних мостов.
Для увеличения водоизмещения по бортам броневика устанавливались деревянные поплавки (а не пробковые, как указывалось в ряде источников), обитые 1 мм железом.

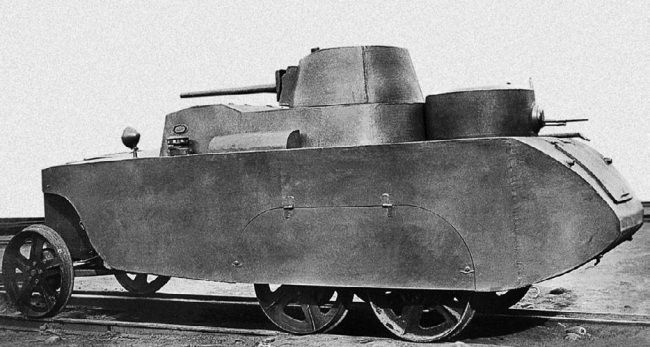

Бронеавтомобиль БАД-2 при движении по рельсам, вид сбоку. Лето 1932 года.
Виден кожух для вентиляции боевого отделения (АСКМ).
Бронеавтомобиль комплектовался четырьмя спасательными пробковыми жилетами, уложенными между снарядными стеллажами в корме корпуса. Для откачки попавшей внутрь воды справа от водителя крепилась ручная помпа «Альвейер» производительностью 20 литров в минуту.
Как и все средние советские броневики, ПБ-4 имел вращающиеся запасные колеса и вездеходные цепи «Оверолл», уложенные на корме машины. Боевая масса бронеавтомобиля составляла 5285 кг.
В сентябре 1933 года Ижорский завод изготовил три образца ПБ-4, которые в октябре прошли испытания пробегом и на плаву. Несмотря на удовлетворительные результаты, у них выявили большое количество недостатков и недоработок, в частности большое количество трещин в местах сварных швов бронекорпусов. Из-за этого представитель военной приемки на заводе принял броневики только условно, а заказчик – УММ РККА – не оплатило их.
После испытаний ПБ-4 в декабре инженеры КБС совместно с заведующим сектором научно-технического отдела управления механизации и моторизации Красной Армии Азбукиным наметили целый ряд изменений и дополнений, которые предполагалось внести в конструкцию следующих машин.

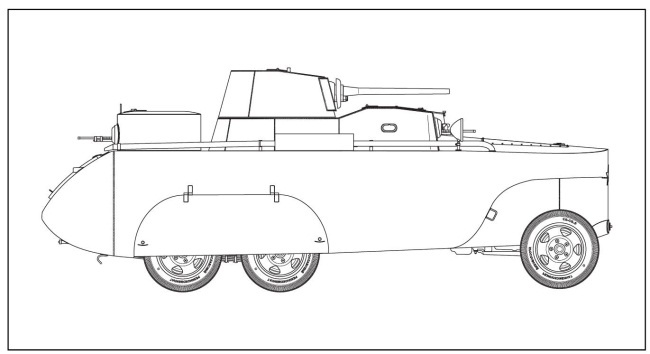

Бронеавтомобиль БАД-2 в первоначальном виде с фарами малого диаметра и кожухами для вентиляции боевого отделения.
В начале 1934 года Ижорский завод заключил договор с УММ РККА на изготовление 10 ПБ-4. В феврале по измененным чертежам собрали 3 машины, которые в марте – апреле испытывались на плаву и пробегом. О результатах военпред Ижорского завода Корихин докладывал представителю УММ Азбукину, курировавшему работы по ПБ-4, следующее: «13 апреля плавали 1 час 7 минут, скорость на плаву 6–8 км/ч, требуют доработки вопросы охлаждения на суше, установка глушителя, испытание стрельбой на воде и др…
И очевидно над этим делом придется поработать».
В это же время начальник КБС Померанцев обратился к начальнику УММ Халепскому с предложением испытать ПБ-4 совместно с БА-3 пробегом Колпино – Москва. Предполагалось, что после этого машины будут участвовать в первомайском параде на Красной площади. Разрешение было получено, и вечером 24 апреля 1933 года 4 БА-3 и 1 ПБ-4 вышли из ворот Ижорского завода и взяли курс на столицу, куда прибыли 28 апреля. Участвовал ли ПБ-4 в параде, автору установить не удалось.

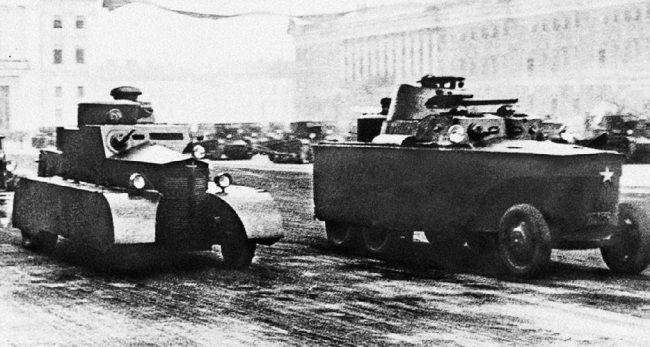

Бронеавтомобили БАД-1 и БАД-2 проходят по площади Урицкого (ныне Дворцовая) во время парада. 1 мая 1933 года (АСКМ).
По результатам пробега Колпино – Москва в конструкции ПБ-4 выявились серьезные недостатки, которые не были замечены при предыдущих испытаниях, проходивших в холодное время года. Основными из них являлись: неудовлетворительное охлаждение двигателя, недопустимо высокая температура внутри броневого корпуса, недостаточно надежная конструкция кронштейнов крепления рессор. Поэтому в июне 1933 года на Ижорском заводе началась доработка конструкции ПБ-4. Согласно протоколу технического совещания при КБС от 19 июля она заключалась в следующем: «Проводятся экспериментальные работы по охлаждению на двух ПБ-4.
Первый вариант – установка шестирядного радиатора емкостью в 20 л (от танка Т-37А. – Прим. автора), замена отсоса воздуха инжектором из моторного отделения двумя воздушными шахтами с отводом наружу.
