Выяснилось, что максимальная скорость ПБ-7 на плаву составляет 4,55 км/ч, причем при попытке перейти на прямую передачу двигатель глох. Передние колеса обеспечивали нормальную управляемость машиной на воде при движении по прямой. В случае крутого поворота использовались задние рули, которые помогали передним колесам. Гребной винт за все время испытаний работал безотказно, а переход броневика с движения по суше на движение по воде не представлял затруднений. Выход и вход машины на берег при наличии твердого пологого дна с мелким илом производился достаточно уверенно.

Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

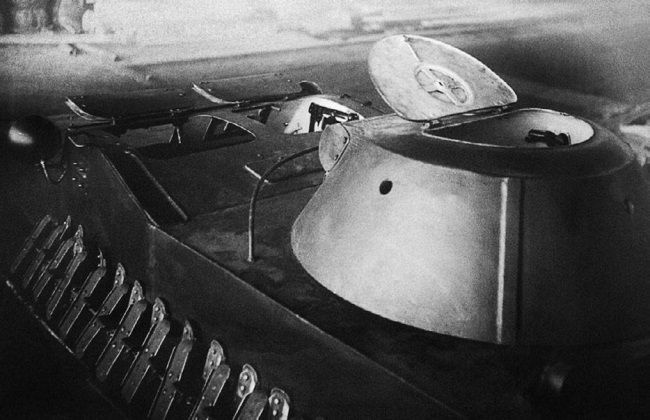

Вид сверху на бронеавтомобиль ПБ-7. Ижорский завод, осень 1937 года.

Видны люки для посадки экипажа (АСКМ).


В заключении отчета, составленного по итогам проведенных пробегов, говорилось: «Ограниченный период испытаний не представил возможности всесторонне проанализировать конструкцию ПБ-7 с тактико-технической стороны как боевой единицы но, несмотря на это обстоятельство в условиях данных испытаний были получены основные параметры, по которым можно судить о ПБ-7 как о рентабельном типе бронеавтомобиля, конструкцию которого можно рекомендовать на вооружение».

Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

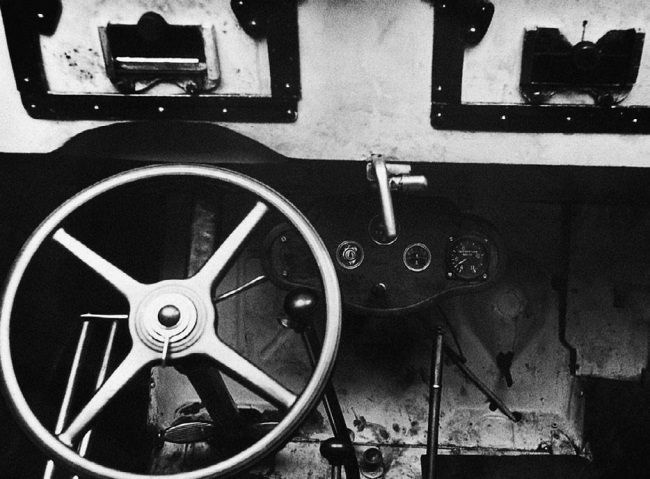

Место водителя бронеавтомобиля ПБ-7: руль и приборная доска, под ними видны педали и рычаги (РГВА).

Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

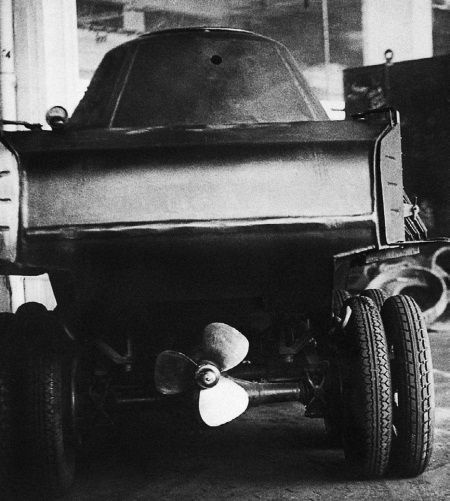

Бронеавтомобиль ПБ-7 в цеху Ижорского завода, вид сзади.

Виден трехлопастной гребной винт и задние мосты (АСКМ).


Вместе с тем отмечался и ряд недостатков бронемашины, главными из которых были отключение винта снаружи и слабое вооружение, которое предлагалось усилить установкой спаренных пулеметов: 7,62-мм ДТ и 12,7-мм ДК.

Однако по ряду причин дальнейшую доработку ПБ-7 и проектирование новых плавающих бронеавтомобилей военные сочли ненужными и все работы по этой теме свернули.

Что касается ПБ-7, то в марте 1938 года, после ремонта на Ижорском заводе, его отправили в распоряжение Ленинградских бронетанковых курсов усовершенствования комсостава. Дальнейшая судьба машины неизвестна.

Самый массовый довоенный

Осенью 1936 года на Ижорском заводе под руководством начальника КБС Григорьева и его заместителя инженера Ильичева спроектировали и изготовили бронеавтомобиль БА-6м, являвшийся дальнейшей модернизацией БА-6.

В качестве базы использовали все тот же ГАЗ-ААА, но с заменой двигателя на более мощный 50-сильный ГАЗ М-1 (без бензиновой помпы и масляного воздухоочистителя карбюратора). Раму шасси укоротили в средней части на 200 мм, а в задней – на 400 мм. Длину карданного вала сократили на 200 мм, угол наклона рулевой колонки уменьшили с 39 до 29 градусов, рессоры переднего моста заменили на усиленные. В передней части шасси установили два гидравлических амортизатора с автомобиля ГАЗ М-1, прикрепив их к лонжеронам рамы. Стойки рычагов амортизаторов шарнирно связывались с ушками, приваренными к кронштейнам передних рессор. Переднюю ось усилили дополнительными ребрами жесткости. Для уменьшения лобовой проекции бронеавтомобиля стандартный радиатор сверху срезали на 33 мм. При неисправном стартере и аккумуляторе запуск двигателя изнутри бронемашины осуществлялся специально сконструированным шестеренчатым приспособлением.

Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

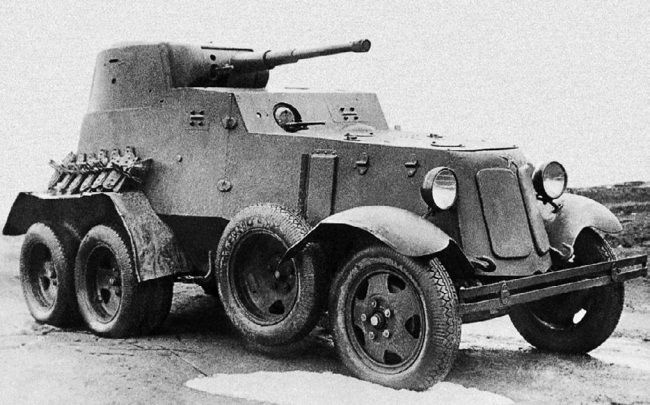

Бронеавтомобиль БА-6м. Осень 1936 года. Двери и люки моторного отделения установлены на наружных петлях (АСКМ).


БА-6м имел трехходовую коробку перемены передач со скользящими зубчатками и демультипликатор. Помимо основного бензобака емкостью 42 л в передней части машины, броневик оснащался дополнительным на 52 л, расположенным слева в верхней части корпуса, между отделением управления и боевым.

Бронекорпус, сваренный из 4—10-мм бронелистов, крепился к раме в 8 точках. Для доступа к двигателю имелось два люка в бортах и откидной верхний лист. В последнем находилось отверстие для заливки воды в радиатор, закрывающееся броневой крышкой. Доступ воздуха к двигателю осуществлялся через жалюзи, в передней части корпуса, открываемые рычагами с места водителя. Кроме того, в боковых стенках моторного отделения располагались бортовые жалюзи а в передней части корпуса – специальный лоток. Все это обеспечивало нормальное охлаждение радиатора в боевой обстановке. Посадка экипажа производилась через две боковые двери и люк в башне. В дверях находились наблюдательные щитки со смотровыми щелями, закрываемые изнутри бронезаслонками.

Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

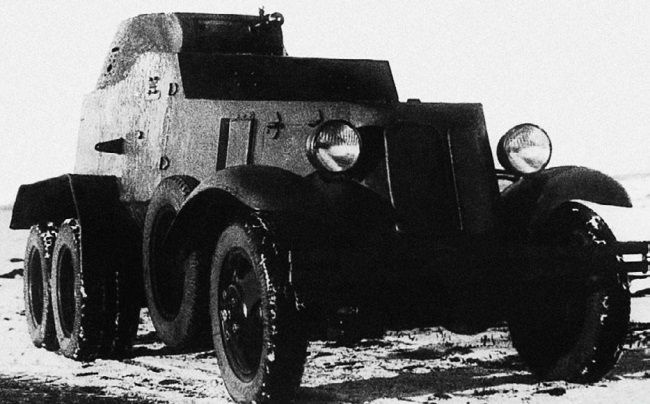

Бронеавтомобиль БА-9. Осень 1936 года. Кроме вооружения, никаких внешних отличий от БА-6м не заметно (музей Ижорского завода).


БА-6м получил башню конической формы с углом наклона стенок в 10 градусов. В бортах имелись две смотровые щели со стеклами «Триплекс» и два револьверных отверстия с бронезаслонками. В корме находился лючок для установки и демонтажа пушки с револьверным отверстием в центре. Последнее также служило для проверки отката орудия. В люке для посадки экипажа располагались лючки для установки перископического прицела ПТ-1, флажковой сигнализации и вентиляции.

Вооружение БА-6м состояло из спаренных 45 мм пушки 20К образца 1934 года и пулемета ДТ в облегченной (по сравнению со штатной танковой) установке. Еще один пулемет ДТ устанавливался справа в лобовом листе корпуса.

Боекомплект насчитывал 50 снарядов и 3150 патронов (50 дисков). Снаряды размещались в корме в «веерной» укладке (30 штук) и двух стойках по 4 штуки, остальные 12 располагались в специальных гнездах с правой стороны в передней части корпуса машины. 20 пулеметных дисков находились в боевом отделении (по 10 с каждой стороны), 15 – в отделении управления справа от пулеметчика и 5 – в башне.

Броня на колесах. История советского бронеавтомобиля 1925-1945 гг.

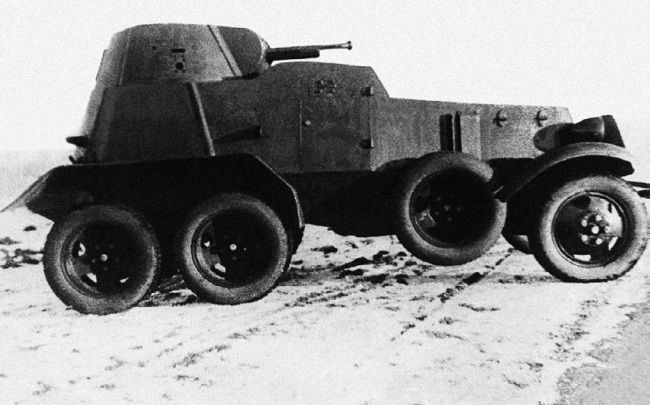

Бронеавтомобиль БА-9 во время заводских испытаний пробегом.

Осень 1936 года (музей Ижорского завода).
