Но на этом проблемы не закончились. При закупке материалов, необходимых для строительства выяснилось, что уложиться в первоначальную смету — 29 000 рублей за один мотовагон невозможно. Поэтому Колобов совместно с начальником Одесских железнодорожных мастерских провел перерасчет необходимых для выполнения заказа средств, о чем докладывал начальнику УПВОСО Ставки 9 января 1916 года:

«5 января закончена согласованная с начальником мастерских смета, причем стоимость одного мотовагона, не считая двух пульмановских тележек для каждого, достигает 40 000 рублей, а с электрическим освещением — до 47 000рублей. Смета высылается вместе с сим. Прошу ходатайствовать об ассигновании на три мотовагона 141 000 рублей и об отпуске этой суммы в распоряжение начальника Юго-Западных железных дорог. К постройке мотовагона будет приступлено в течение этой недели. Сначала будет построен один мотовагон, на что потребуется два месяца, затем, в случае успешного испытания, следующие два вагона будут закончены в следующие два месяца».

Но в первоначально намеченные сроки уложиться не удалось — изготовление мотоброневагона оказалось довольно сложным для железнодорожных мастерских, которым не хватало для этого оборудования, материалов и рабочих рук. Контроль за постройкой осуществляло УПВОСО Ставки, куда еженедельно отсылались телеграммы с докладами о ходе работ. Приведем некоторые из них.

«На работах по постройке мотовагона с 8 по 13 февраля работало дневных 406, ночных 221. [12] Пригнан и склепан пол средней части вагона, пригнаны и собраны полы переходных частей. Собраны и склепаны потолки орудийных башен и выгнуты два поворотных круга. Выштампованы два днища и 28 секторов двух орудийных куполов, в одном куполе пригнаны кромки».

С 6 по 12 марта 1916 года: «…Собран и склепан потолок главного корпуса. Собрана и склепана орудийная тумба. Приклепаны роликовые круги орудийных куполов, кромки куполов склепаны полосовым железом».

С 3 по 16 апреля 1916 года: «…Закончена сборка орудийных башен, поставлены раскосы, соединяющие орудийные купола с поворотными кругами орудий».

С 22 по 28 мая 1916 года: «…Опущен на тележки главный корпус, приклепаны три боковых листа брони, приступлено к установке автоматических тормозов, испытан двигатель фирмы „Флоренция“».

С 14 по 20 августа 1916 года: «…Закончена установка пулеметов, двух снарядных ящиков, компрессора, тормоза Вестингауза, динамо-машины и трех вентиляторов, перископов, сидений для наблюдателей, сигнальных и пулеметных ящиков. Изготавливаются наблюдательные окна, крышки снарядных закромов, подвески снарядных патронташей, полки пулеметных ящиков, сиденья пулеметчиков. Установлен воздухопровод к водяным и бензиновым бакам, к прибору для включения сцепных муфт, манометры, сигнальные ящики начальника поезда, шофера, артиллериста, электрическая проводка освещения и сигнализации».


Броня русской армии. Бронеавтомобили и бронепоезда в Первой мировой войне

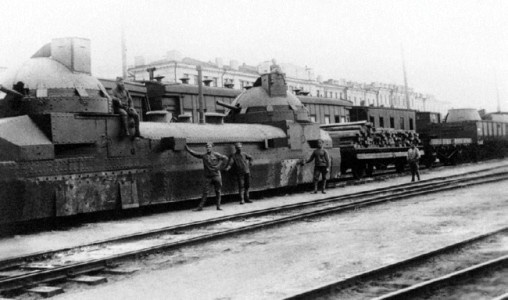

Мотоброневагон «Заамурец», захваченный чехословаками в Симбирске. Июль 1918 года. Хорошо видны башни увеличенного размера с броневыми будками командиров орудий и броневые колпаки вентиляционных отверстий центрального каземата (АСКМ).


К началу августа мотоброневагон был практически готов, окончательный ввод в строй задерживался по вине Путиловского завода в Петрограде. Дело в том, что еще в мае 1916 года на этом предприятии были заказаны коробка перемены передач и карданные валы для строящегося мотоброневагона. Однако для изготовления этих механизмов «потребовалось 3,5 месяца, после чего потребовались еще дополнительные работы, исполненные Путиловским заводом в 1 месяц».

Первую пробную поездку мотоброневагон, названный «Заамурец», совершил 7 октября: «После 5-дневных подготовительных работ произведена первая пробная поездка на бронированном мотовагоне. Производилась езда передним и задним ходом на первой скорости, результаты удовлетворительные. Ввиду большого количества неприработанных трущихся частей необходима продолжительная прокатка».

После устранения выявленных недостатков и мелких доделок, 18 октября 1916 года новую бронеединицу осмотрела комиссия под представительством генерал-майора Колобова.

«Заамурец» имел несущий корпус, склепанный на швеллерах и уголках и установленный на двух железнодорожных тележках «старого пассажирского типа, рессоры коих усилены своеобразно с весом мотовагона». Толщина брони изогнутых и наклонных поверхностей составляла 12 мм, вертикальных — 16 мм. Корпус делился на 5 отделений: передняя и задняя наблюдательные командирские рубки, 2 орудийных и центральный казематы.

Наблюдательные рубки представляли собой коробку с граненым потолком и частью стенок. Размеры ее были достаточны для наблюдателя (наблюдение велось через люки со смотровыми щелями) и пулеметчиков. Два пулемета, установленных на специальных станках, имели угол обстрела 90 градусов в горизонтальной плоскости и 15–20 — в вертикальной. Патроны хранились в ящиках, расположенных вдоль стен. Наблюдатель имел в своем распоряжении приборную доску с тремя группами кнопок: «Средняя группа дает сигналы механику вагона, перед которым расположена коробка с рядом световых буквенных сигналов, освещаемых нажимами соответствующих кнопок, расположенных на вышеуказанной доске у наблюдателя. Правая группа кнопок дает указание артиллеристам, левая пулеметчикам».

Орудийные казематы находились над тележками, при этом вся орудийная установка размещалась на шкворневой балке в центре тележки. Нижняя часть каземата представляла собой прямоугольную коробку, на которой сверху была установлена полусферическая, склепанная из 12 секторов орудийная башня, вращающаяся вместе с поворотным кругом. 57-мм морские пушки Норденфельда (скорострельность 60 выстрелов в минуту) устанавливались на специальном лафете, обеспечивающем вертикальный угол обстрела от −10 до +60 градусов. Лафет крепился на поворотном круге, вращающемся на шариковой опоре. Круг в свою очередь соединялся с башней специальными подкосами. В нижней части башни крепились ролики, опирающиеся на круглый рельс, закрепленный на крыше орудийного каземата. Вращение всей орудийной установки, снабженной тормозом и прибором для корректировки наводки в горизонтальной плоскости, осуществлялось вручную одним человеком.


Броня русской армии. Бронеавтомобили и бронепоезда в Первой мировой войне

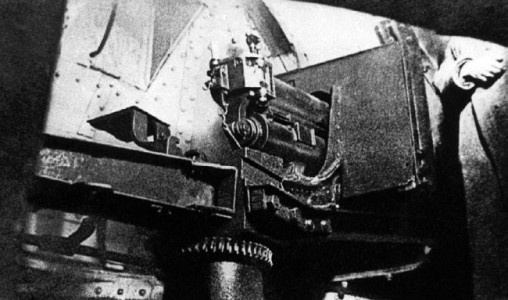

Внутренняя часть орудийной башни мотоброневагона «ORLIK». Осень 1918 года.

Видна тумбовая орудийная установка с 76,2-мм полевой пушкой образца 1902 года и накладки на месте стыка броневых листов купола башни (АСКМ).
