б) форсировать постройку на заводе № 35 самолета БОК-7, выпустив его в военном варианте как высотный бомбардировщик;
в) форсировать доводку в ЦИАМе мотора АМ-34ТН (с турбокомпрессором), обязав ЦИАМ представить мотор для установки на самолет БОК-1 не позднее 29 декабря 1936 г.
Начальник НИИ ВВС РККА
комбриг (Коробов)
Начальник 1–го отдела НИИ ВВС РККА
военинженер 1–го ранга (Петров)
Отпечатано 10.12.36 г.
Начальник ВВС РККА Я. И. Алкснис, ознакомившись с актом государственных испытаний, подписал его 22 декабря 1936 г. В том месте документа, где на ближайшее будущее планировалось достижение высот 16–18 км, зачеркнул и от руки написал – 16–20 км.
Новый двигатель АМ-34 РНБ – ТК на самолет БОК-1 установили весной 1937 г. После отработки систем и проведения проб двигателя на земле летом 1937 г. испытательные полеты продолжились. За период с 6 июня по 1 октября 1937 г. новый двигатель наработал 5 часов 40 минут на земле и 24 часа 1 минуту в воздухе. Ниже приведена таблица произведенных полетов:
До апреля 1937 г., когда установили двигатель АМ-34РН ТК, самолет выполнил 42 полета.
27 августа 1938 г. Стефановский с наблюдателем Рено достигли высоты 14 100 м. Затем последовала авария турбокомпрессора. Ремонт продолжался до февраля 1939 г. В апреле 1939 г. на БОК-1 установили двигатель АМ-34ФРНВ с ТК-1, с которым самолет выполнил ряд полетов на высоту до 14 км.
Техническое описание БОК-1
Крыло БОК-1, снабженное центропланом и отъемными консолями, трехлонжеронное, в отличие от АНТ-25, в месте стыка с фюзеляжем не имеет мощных зализов. Отъемные части крыла (ОЧК) имеют 16 нервюр, верхние пояса которых выступают в набегающий поток. Пояса первых двух лонжеронов ОЧК до середины размаха выполнены из термически обработанных хромомолибденовых труб, далее – до законцовок крыла – из дюралевых труб. Третий лонжерон, как наименее нагруженный, полностью выполнен из дюралевых труб. Обшивка крыла гофрированная – так же как и на АНТ-25. В ходе испытаний гофр сверху обклеили тонким перкалем, отполировали и покрасили.
Фюзеляж конструктивно разбит на три части: носовую, центральную (собранную заодно с центропланом) и хвостовую. Передняя часть фюзеляжа легко съемная для установки различных двигателей. Центральная часть фюзеляжа сконструирована таким образом, чтобы в нее сверху можно было вставить гермокабину.
Рассчитанная на двух членов экипажа герметическая кабина является отдельным элементом, не включенным в конструкцию самолета. Имеет овальное сечение, состоит из 11 шпангоутов, обшита 2–мм дюралем. Для получения достаточной герметичности использовался двойной заклепочный шов, с предварительно наносимыми цинковыми белилами. Гермокабина рассчитывалась с 6–кратным запасом прочности, на практике в ней поддерживалось избыточное давление 0,8 атмосфер. Вход в кабину осуществлялся следующим образом: сначала экипаж через верхний люк в фюзеляже проникал в самолет (можно сказать, в предварительный тамбур), затем через гермолюк в задней стенке кабины занимал свои рабочие места и задраивался.
Верхняя часть гермокабины снаружи (но под обшивкой фюзеляжа) утеплена слоем войлока. Это покрытие помимо прочего заметно снижало шум в кабине – можно было переговариваться без напряжения голосовых связок.
В нижней части гермокабина обогревается воздухом, выходящим из радиатора охлаждения двигателя. Для регулирования обогревом имелась специальная створка, управляемая из кабины.

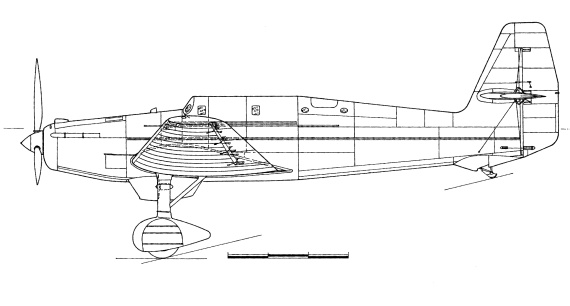

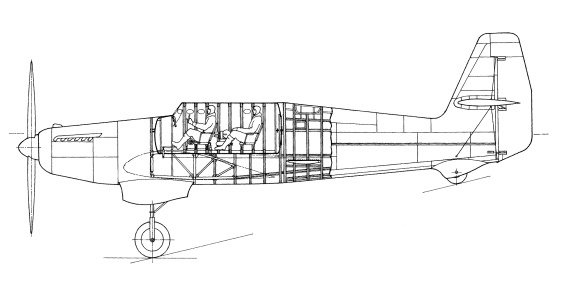

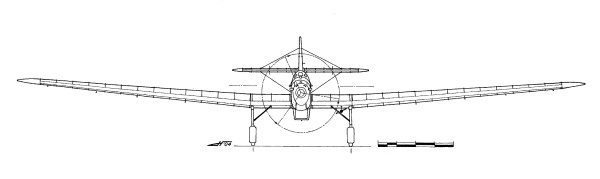

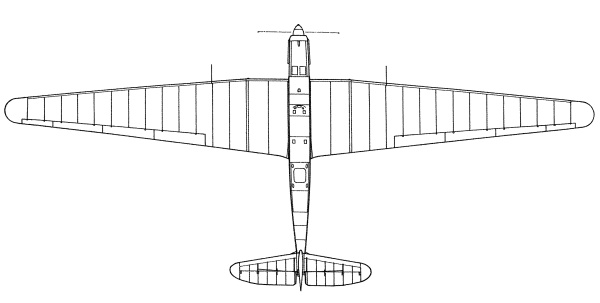

Схемы самолета БОК-1
Гермокабина снабжена семью окнами – иллюминаторами: 5 окон у пилота и 2 – у наблюдателя. В иллюминаторах использовалось специальное закаленное стекло толщиной 15–16 мм. Для устранения запотевания внутри имеются вторые стекла толщиной 3–4 мм, которые постоянно обогреваются теплым воздухом. Пространство между стеклами осушалось влагопоглотителями (хлористый кальций с селикагелем). Снабжение экипажа воздухом осуществлялось путем регенерации. Кислород подавался из расчета 120 л/час на двух человек. Выделяемые углекислота и влага поглощались – кабинный воздух прогонялся при помощи центробежного вентилятора через химические поглотители.
Общий вид каркаса герметической кабины БОК-1 до установки обшивки
Шасси БОК-1 неубираемое, с масляно – пневматической амортизацией, основные стойки снабжены поддерживающими подкосами. Колеса размером 900×200 мм прикрыты каплевидными обтекателями.
Двигатель АМ-34РН мощностью 800 л. с. до 4000 м. Радиатор охлаждающей жидкости размещен под фюзеляжем, снабжен регулируемыми створками. Маслорадиатор установлен перед водяным радиатором, поначалу стоял пластинчатый, позднее – сотовый. Для первых полетов использовался деревянный, четырехлопастный воздушный винт диаметром 4,0 м. Затем его заменили двухлопастным деревянным винтом диаметром 4,35 м, а еще позднее применили металлический винт диаметром 4,1 м.
Общее количество бензина 500 кг, в четырех цилиндрических баках, установленных в пространстве между 1–м и 2–м лонжеронами центроплана.
БОК-1 имел двухцветную красно – серебристую окраску. На вертикальном оперении был изображен треугольник с эмблемой Бюро особых конструкций.

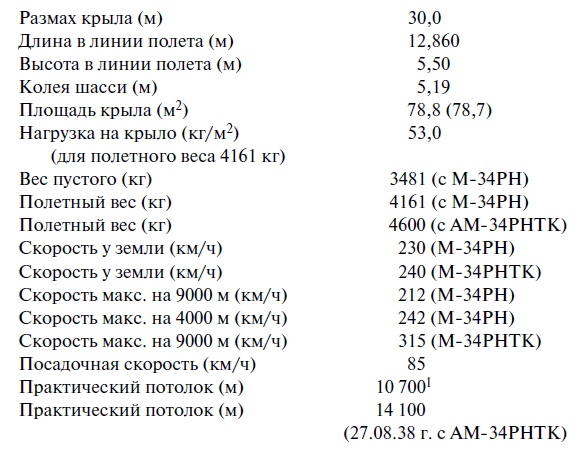

Размеры и основные характеристики БОК-1
[1]
Работы БОК в 1935—39 г
При оценке деятельности Бюро особых конструкций считалось, что БОК-1 строился слишком долго, более трех лет. Однако следует учесть все переезды конструкторского бюро Чижевского и окончание постройки самолета на заводе № 35, являющемся тогда ремонтным предприятием. В справке, подготовленной в октябре 1935 г., подписанной директором завода Филатовым и начальником БОК Чижевским, в частности, говорилось: «производственная база (цех 08) слабая, кадры слабые». Тем не менее конструкторское бюро вело в этот период активные, плодотворные разработки и других экспериментальных объектов.
