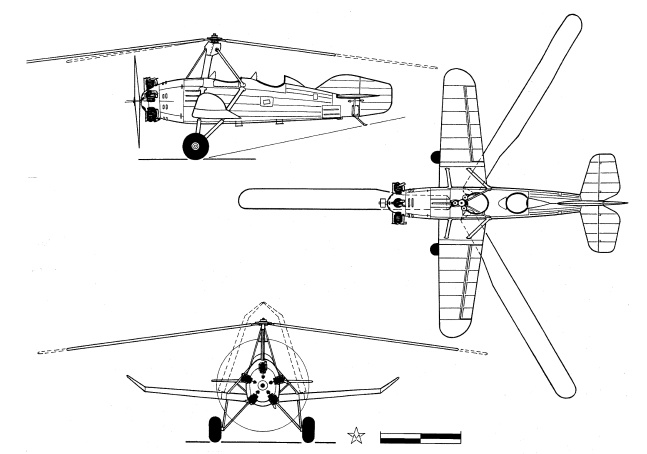

Схема автожира А-6
В ходе испытаний А-6 впервые пришлось столкнуться с явлением «земного резонанса» – самовозбуждающихся колебаний лопастей ротора в плоскости его вращения. Причина возникновения таких автоколебаний была изучена, ее устранили путем изменения характеристик упругости в шарнирной заделке лопастей несущего ротора.
Заводские испытания А-6 закончились в начале декабря 1933 г., после чего 22 декабря машину передали военным испытателям для продолжения тестирования. Согласно данных А. М. Изаксона, 5 (или 6) января 1934 г. при испытании А-6 в НИИ ВВС при резком выходе из пикирования сложились лопасти ротора и произошла катастрофа. Более подробных данных о судьбе опытного автожира А-6 на момент подготовки материала обнаружить не удалось.

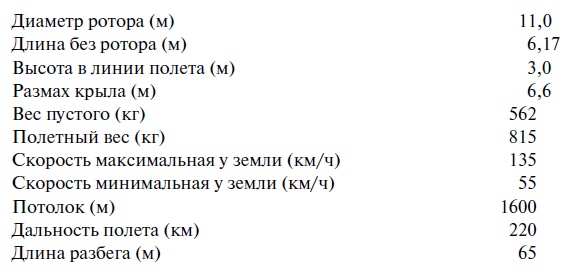

Основные технические и летные характеристики автожира ЦАГИ А-6
Автожир ЦАГИ А-7
Автожир А-7 относится к первому поколению советских автожиров, выполненных по «крылатой» схеме. Несмотря на данное обстоятельство, относящее его не к самым совершенным аппаратам, просуществовал А-7 достаточно долго.
История этого автожира началась в 1931 г. с переходом конструкторской группы Камова и Скржинского в ЦАГИ и продолжалась более десяти лет. Описывая все советские автожиры в соответствии с принятой последовательной нумерацией, автор позволил себе в данном месте лишь упомянуть автожир А-7. В связи с его более значимой историей и значительным объемом информации, описание А-7 вынесено отдельной главой во вторую часть публикации.
Автожир ЦАГИ А-8
Предполагая дальнейшее практическое использование и значительный объем экспериментальных полетов, на этапе изготовления автожира А-6 приняли решение построить его в трех опытных экземплярах. Так как количество конструктивных изменений по ходу постройки на двух последующих образцах стало заметным, они получили самостоятельное обозначение ЦАГИ А-8. Первый экземпляр А-6 вышел на испытания летом 1933 г., а второй, который хотели закончить осенью 1933 г., значился уже как А-8.

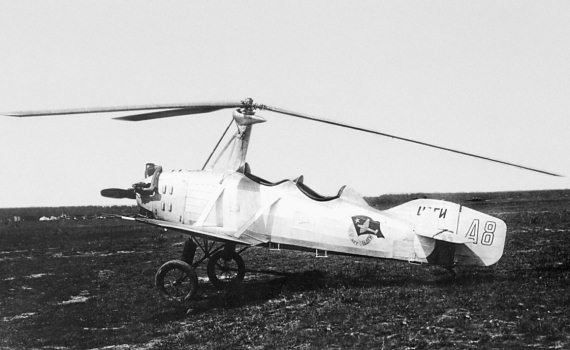

Автожир А-8 на Центральном аэродроме г. Москвы. 2 июля 1934 г. На фюзеляже автожира изображен знак «XV лет ЦАГИ». Рисунок на фюзеляже А-8 полностью повторял металлический памятный значок, которым в честь 15-летия института награждались лучшие специалисты ЦАГИ
По ряду причин строительство первого А-8 затормозилось на несколько месяцев, и его закончили в июле 1934 г. Отличием от А-6 стало низкорасположенное крыло с заметным поперечным V, но без отгибания законцовок. Шасси пирамидальной схемы, с масляно – пневматической амортизацией, со стандартными колесами размером 700×125 мм. На стабилизаторе для повышения путевой устойчивости установили дополнительные эллипсовидные шайбы. Кабан ротора видоизменился – задние подкосы для улучшения обзора и удобства посадки в кабину сняли. Основная стойка кабана поддерживалась передним подкосом и боковыми расчалками.
Важным конструктивным отличием обоих экземпляров А-8 стало использование специальной втулки, позволяющей изменять угол наклона ротора. Поперечное управление осуществлялось от ручки управления, продольное управление – от специального штурвала, расположенного в кабине. Таким образом, на первом А-8 применили комбинированное управление – «по – самолетному» (т. е. с использованием рулей и элеронов) и при помощи непосредственного управления ротором.
Первый экземпляр А-8 летчик Корзинщиков поднял в воздух 29 июня 1934 г. с территории Центрального аэродрома в Москве. Спустя три недели, 21 июля, после проведения доработок облет машины произвел летчик Попов – он и продолжил испытания. Последующие полеты позволили в короткий срок выявить возможность управления автожиром при помощи наклона ротора на всех режимах полета. При этом «роторное» управление показало на малых скоростях полета более высокую эффективность, чем ранее используемое «самолетное» – при помощи рулей и элеронов. Полученные результаты позволили более смело переходить к бескрылым автожирам с непосредственным управлением ротором.
В ходе испытаний 15 августа 1934 г. первый экземпляр А-8 под управлением Корзинщикова совершил демонстрационный полет над Москвой в районе Филей. 18 августа 1934 г. автожир участвовал в традиционном воздушном празднике в честь Дня авиации в Тушино. Летные испытания А-8 продолжались до 8 марта 1935 г. Всего было выполнено 55 полетов с общей продолжительностью 26 часов 25 минут.
15 марта 1935 г. первый экземпляр А-8 перелетел на Ухтомский аэродром под Москвой, где использовался для тренировочных полетов и исследования тряски ротора.
В 1936 г. первый экземпляр А-8 предполагалось использовать в перелете Москва – Ленинград. Для осуществления перелета без посадки на расстояние более 500 км автожир оборудовали добавочными топливными баками. К сожалению, на этапе подготовки, при осуществлении тренировочного полета летчиками Кошиц и Козыревым автожир потерпел аварию и оказался значительно поврежден.
Второй экземпляр А-8 в первоначальном виде повторял предыдущую машину. Его постройка завершилась в начале 1935 г., после чего аппарат передали для проведения испытаний в ОЭЛИД ЦАГИ. Первый полет совершил летчик Корзинщиков 19 февраля 1935 г. Дальнейшие полеты проводились при изменяемых центровках и различном полетном весе. Удалось добиться более высокой полетной устойчивости по сравнению с первым экземпляром.
Переход к непосредственному управлению ротором осуществлялся постепенно. Поначалу экспериментировали с закрепленными неподвижно элеронами, затем крыло сняли и летали без него. В ходе зимних испытаний на лыжах пытались добиться повышения путевой устойчивости. Небольшие вертикальные шайбы заменили введением дополнительных килей увеличенной площади, однако такой прием оказался малоэффективным.
Летом 1935 г. на первом экземпляре А-8 при проведении ремонта после аварии решили установить V – образное хвостовое оперение, обычно называемое «оперением Рудлицкого». Такое оперение изготовили и установили на автожир, однако параллельно нововведение применительно к А-8 подверглось подробным аэродинамическим исследованиям в ЦАГИ. Выяснилось, что при установке «оперения Рудлицкого» на А-8 при повышении путевой устойчивости заметно уменьшится запас рулей высоты и их эффективность. Использование такого оперения на автожире признали нецелесообразным, поэтому А-8 с V – образным хвостовым оперением на испытания не передавался.

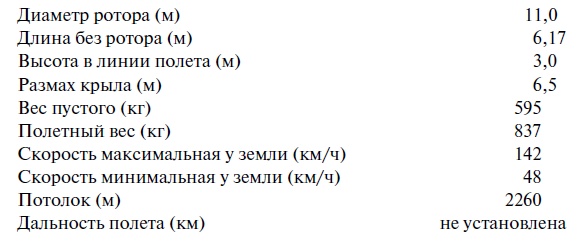

Основные технические и летные характеристики автожира ЦАГИ А-8
Автожир ЦАГИ А-9
По неизвестным автору причинам в первоначальный период создания автожиров (1931—33 гг.) порядковый номер «9» был пропущен и использовался спустя несколько лет для обозначения одного из последующих проектов. Под обозначением ЦАГИ А-9 значился эскизный проект экспериментального автожира бескрылого типа с непосредственным управлением втулкой ротора. Аппарат, который предполагалось построить на базе А-13, должен был осуществлять «прыгающий взлет» без разбега. Работа, начатая в 1937 г. под руководством Н. К. Скржинского, затянулась, а позднее была прекращена.
