Автожир ЦАГИ А-10

Впервые обозначение А-10 использовали в 1933 г. при проектировании шестиместного пассажирского автожира под двигатель М-22 мощностью 480 л. с. На стадии разработки эскизного проекта общее руководство работами осуществлял Н. К. Скржинский. Сама идея создать такой многоместный аппарат возникла сразу после начала испытаний автожира А-4. Настроение конструкторов тогда было вполне оптимистичным, поэтому они смело замахнулись на крупную и тяжелую машину. А-10 создавался как автожир крылатого типа с трехлопастным ротором, раскручиваемым перед стартом. Однако уже в ходе проектирования возникло достаточное количество проблем, поставивших под сомнение успех задуманного. С одной стороны, испытания и доводка А-4 проходили не столь успешно, с другой, сама выбранная схема представлялась устаревшей – на очереди стояли автожиры бескрылого типа с непосредственным управлением втулкой ротора. В результате реализацию А-10 признали нецелесообразной и его разработку прекратили.


Вторично обозначение А-10 использовали в 1937 г. при проектировании небольшого многоцелевого автожира, в котором предполагалось реализовать весь предыдущий накопленный опыт. Этот А-10 создавался как бескрылый автожир с непосредственным управлением несущим ротором, способным осуществлять взлет без разбега, т. е. «прыгающий автожир». Представлял собой двухместный аппарат с трехлопастным ротором, предназначался для разведки и связи. Первоначально создавался под двигатель М-11 по проекту В. А. Кузнецова. Позднее было разработано еще несколько проектных вариантов с двигателем МВ-4 (Рено «Бенгали») мощностью 140 л. с. Автором этих проектов являлся Н. К. Скржинский.

Утерянные победы советской авиации

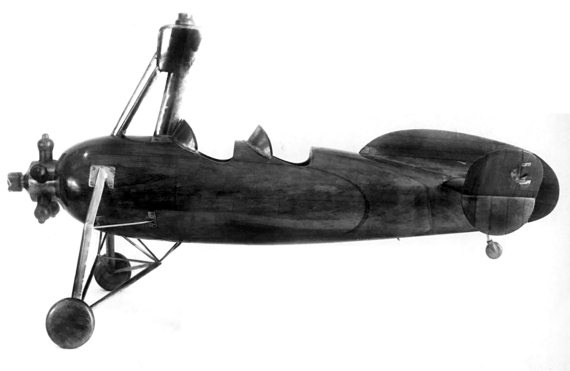

Продувочная модель автожира А-10 в масштабе 1/8. Проект этого автожира конструкции В.А. Кузнецова разработан в 1937 г.


В конце 1938 г. А-10 с МВ-4 включили в план опытных работ наркомата авиапромышленности. Указывалось, что данный автожир является металлическим, по типу С-30, и строится как экспериментальный аппарат. Вооружение отсутствовало. Известно, что работы по созданию А-10 продолжались до 1940 г., однако в связи с угасанием интереса к автожирам были прекращены.

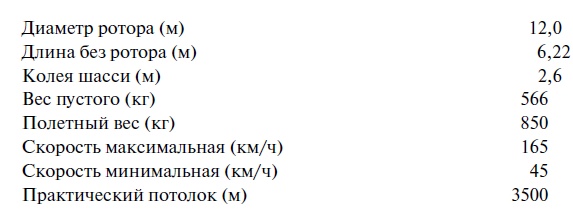

Согласно ТТТ НИИ ВВС А-10 должен был обладать следующими основными характеристиками:


Утерянные победы советской авиации
Автожир ЦАГИ А-12

В 1934 г. Отдел особых конструкций ЦАГИ занимался совершенствованием уже построенных автожиров, одновременно велась научно – исследовательская работа по поиску новых конструктивно – силовых схем и компоновок, достижению более высоких полетных данных. Одним из наиболее смелых начинаний стало проектирование так называемого «мощного», или «скоростного», автожира с двигателем Райт «Циклон» мощностью 650 л. с., на котором надеялись достичь полетной скорости порядка 300 км/ч. В планах советской авиапромышленности на 1934 г. этот аппарат короткое время указывался, как одноместный экспериментальный автожир И-1 Р. Ц. При его проектировании решили использовать конструктивные решения, ранее опробованные в истребителях Н. Н. Поликарпова. Для этой цели 21 ноября 1934 г. временно исполняющий должность начальника ООК ЦАГИ Антонов запросил рабочие чертежи самолетов И-5, И-15 и И-16. Поэтому неудивительно, что построенный впоследствии автожир столь напоминал эти известные поликарповские конструкции.

Новая машина получила обозначение А-12, ее проектирование началось в 1935 г. под общим руководством Н. К. Скржинского. Подготовка эскизного проекта и выбор основных параметров автожира велись при деятельном участии М. Л. Миля.

Основными при создании А-12 являлись проблемы устойчивости и управляемости, поведения на взлете и посадке, охлаждения мощного двигателя на малых полетных скоростях. Особо волновали вопросы максимальной скорости полета, при которой достигались высокие окружные скорости концевых участков несущего ротора.

Утерянные победы советской авиации

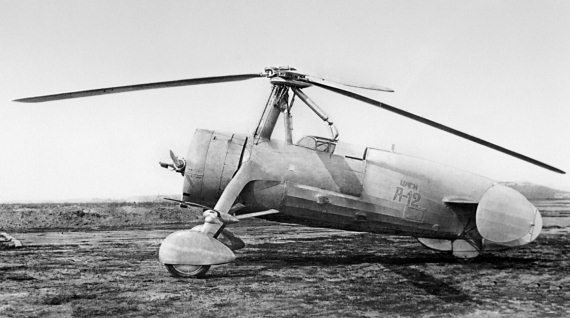

А-12 в процессе испытаний. Машина окрашена полностью в серебристый цвет.


Автожир А-12 являлся одноместным бескрылым аппаратом, снабженным двигателем Райт «Циклон», помещенным в широком капоте типа NACA. Регулирование охлаждения двигателя осуществлялось при помощи радиальных створок типа «юбка». Фюзеляж сварной, из хромомолибденовых труб, с последующей обтяжкой полотном.

Стойка несущего винта (кабан) в виде профилированной трубы, снабженной задним подкосом и двумя боковыми расчалками. Втулка ротора новой схемы, с пересекающимися осями горизонтальных шарниров. Управление трехлопастным ротором осуществлялось путем наклона втулки при помощи ручки, проходящей через козырек кабины пилота. При стоянке на земле ручка управления ротором стопорилась на приборной доске.

Ротор диаметром 14 мв, складной для удобства транспортировки, снабжен системой механического запуска от двигателя. Лопасти ротора по конструкции аналогичны применяемым в других автожирах ЦАГИ, они состояли из стальной трубы – лонжерона и набора деревянных нервюр. Обшивка лобовой части лопастей из фанеры – далее полотно.

Утерянные победы советской авиации

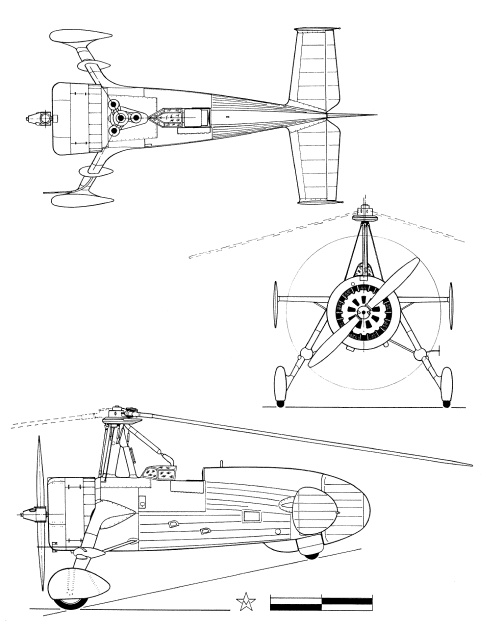

Схема автожира А-12


Управление по крену и повороты А-12 осуществлялись при помощи самолетного хвостового оперения, снабженного двумя круглыми вертикальными «шайбами». Правая половина стабилизатора в сечении имела перевернутый профиль для парирования реактивного момента тянущего воздушного винта.

Шасси А-12 со значительной колеей, колеса размером 700×150 мм заключены в каплевидные обтекатели, снабжены механическими тормозами.

Особо следует отметить на А-12 наличие вооружения – бортового синхронного пулемета ШКАС калибра 7,62 мм, позволяющего определять его как прототип боевого автожира.

Изготовление А-12 велось в цехе винтовых аппаратов ЗОК ЦАГИ и в основном завершилось в апреле 1936 г. При проведении летчиком А. П. Чернавским первых полетов 10 мая 1936 г. обнаружилась неустойчивость автожира в воздухе, вызванная наличием люфтов в головке ротора. Для устранения этого явления весь механизм подвергся значительной доработке, головку ротора скрепили со стойкой дополнительными демпфирующими пружинами.

После внесения изменений 27 мая 1936 г. автожир А-12, пилотируемый Чернавским, совершил первый полет продолжительностью 10 минут. Второй полет длился 55 минут и проходил на высоте 2000 м. Затем на А-12 начал летать летчик С. Козырев.

Испытания А-12 велись в течение года, всего удалось выполнить 43 полета, достичь максимальной скорости 245 км/ч и наибольшей высоты 5570 м. 23 мая 1937 г. с автожиром произошла катастрофа, в результате которой погиб летчик Козырев. Причиной катастрофы стало разрушение лонжеронов лопастей ротора в связи с усталостью металла при знакопеременных динамических нагрузках. Явление усталости металла в момент описываемых событий относилось к малоизученной области материаловедения, поэтому дальнейшие работы по скоростному автожиру прекратили. Катастрофа повлияла и на дальнейшие разработки, в частности на судьбу двухместного автожира А-15, отличавшегося от «двенадцатого» увеличенными размерами и наличием второго члена экипажа.
