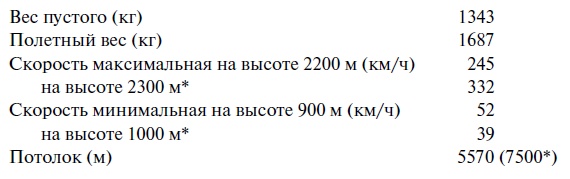

Основные технические и летные характеристики автожира ЦАГИ А-12
* Расчетные значения
Автожир ЦАГИ А-13
В начале 1935 г., учитывая опыт постройки и испытаний автожиров А-6 и А-8, решено было построить подобный аппарат с таким же двигателем М-11, но с улучшением всех летных характеристик. Автожир получил обозначение А-13, его основное предназначение оставалось традиционным – разведка и связь. Кроме того, А-13 планировалось использовать в качестве учебного аппарата, для чего автожир оборудовали двойным управлением.
Увеличение потолка и скороподъемности с одновременным уменьшением длины разбега предполагалось получить за счет облегчения конструкции и улучшения аэродинамики. Для снижения веса все силовые узлы ранее созданных А-6 и А-8 подверглись пересмотру и дополнительному расчету на прочность, в результате чего удалось уменьшить вес конструкции на 39 кг. Модель А-13 с целью выявления наиболее совершенной формы фюзеляжа, крыла и оперения исследовалась в аэродинамической трубе ЦАГИ. Двигатель М-11 поначалу закрыли капотом с индивидуальными обтекателями цилиндров, впоследствии для снижения сопротивления использовали кольцо Тауненда.
При создании А-13 особое внимание уделялось повышению путевой устойчивости, для чего вертикальное оперение по сравнению с А-6 и А-8 заметно увеличилось по площади, а на концах стабилизатора установили эллипсовидные «шайбы».
Хотя А-13 оснастили ротором с непосредственным управлением, позволяющим изменять центровку аппарата, для подстраховки автожир имел крыло, оборудованное элеронами. В сечении лопастей ротора впервые использовался более эффективный несимметричный профиль «Мунк» М-12.

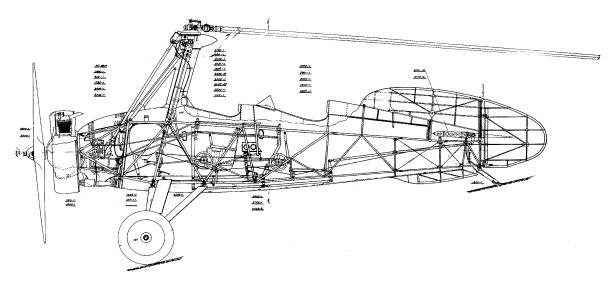

Оригинальная компоновка А-13
Первый полет на А-13 совершил С. А. Корзинщиков 13 марта 1936 г. Во втором полете практически на всем диапазоне полетных скоростей обнаружилась вибрация хвостового оперения. С целью выяснения причин вибрации перед последующими полетами последовательно снимали кольцо Тауненда, вертикальные «шайбы», наклеивали ленточки на стабилизатор с целью поиска возмущенных участков обтекания. Так как ни одно из мероприятий не привело к исчезновению вибраций, был сделан вывод, что основная причина их возникновения в недостаточной жесткости хвостовой части фюзеляжа.
Одновременно выяснилось, что длина разбега А-13 по сравнению с А-8 не уменьшилась, а скороподъемность не увеличилась. К положительным результатам постройки А-13 отнесли увеличение максимальной скорости на 8—10 км/ч и более высокую устойчивость в полете.
Для устранения тряски хвостового оперения единственным выходом оставалось усиление фюзеляжа, однако оно вело к увеличению веса и не давало преимуществ данному автожиру перед другими опытными конструкциями. Поэтому дальнейшие доработки А-13 признали бесперспективными и его совершенствование прекратили.

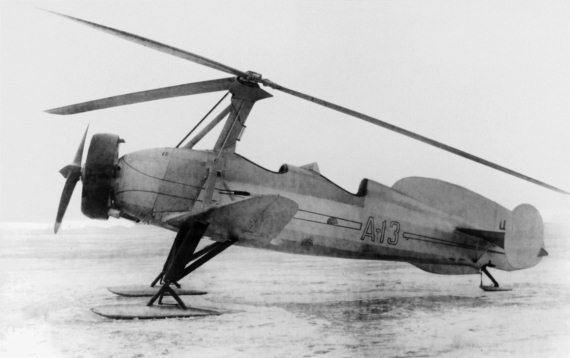

Автожир А-13 в процессе испытаний на лыжном шасси в марте 1936 г.
В ходе летных испытаний, которые закончились 23 июня 1936 г., автожир А-13 совершил 17 полетов общей продолжительностью 7 часов 10 минут.

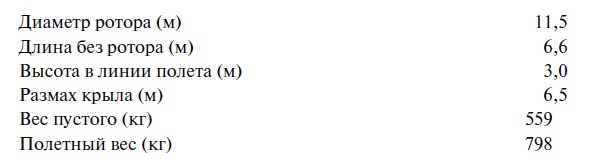

Основные технические характеристики автожира ЦАГИ А-13 *
* Летные характеристики не фиксировались
Автожир ЦАГИ А-14
Этот аппарат первоначально начинал строиться как А-6, затем начал летать как второй экземпляр А-8 – в конечном результате получил обозначение А-14.

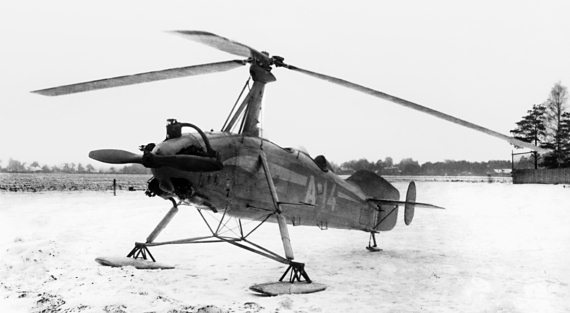

Автожир А-14 в процессе испытаний на лыжном шасси на аэродроме Ухтомка под Москвой. 16 января 1937 г.
Он создавался как экспериментальный, для исследования летных особенностей бескрылых аппаратов с непосредственным управлением несущим ротором. А-14 отличался измененной системой управления, новым шасси и отсутствием крыла. Управление наклоном ротора в поперечной плоскости осуществлялось ручкой управления (взамен элеронов), в продольной плоскости штурвалом, установленным на левом борту кабины пилота. Для более мягкой связи между ротором и ручкой управления в систему были включены демпфирующие пружины. Хвостовое оперение А-14 полностью соответствовало оперению, установленному на А-8.
Первый полет на модифицированном аппарате совершил С. А. Корзинщиков 17 сентября 1935 г. При этом обнаружилась недостаточная поперечная устойчивость, которую лечили путем изменения передаточного числа в системе управления и изменением загрузки пружин. Несмотря на заметное улучшение поперечной устойчивости, вопрос окончательно не разрешился в ходе проведения летных испытаний.
Признавалось, что основные летные характеристики А-14 мало изменились по сравнению с предыдущими вариантами. Поперечное управление при помощи наклона оси ротора взамен элеронов оценивалось вполне эффективно, одновременно продольная устойчивость значительно улучшилась.

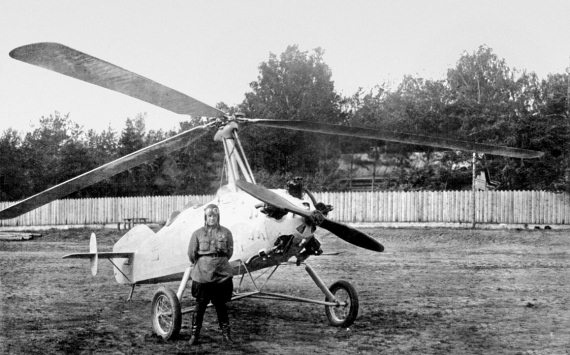

Летчик Кошиц у автожира А-14
В связи с проектированием автожира А-12, на котором предполагалось применить новую втулку крепления лопастей ротора с пересекающимися в горизонтальной плоскости шарнирами, новый механизм решили первоначально испытать на А-14. Такая втулка была изготовлена применительно к А-14 и испытана в 1936 г.
В последующем на А-14 предприняли ряд испытательных полетов, в одном из которых он потерпел аварию и далее не восстанавливался.

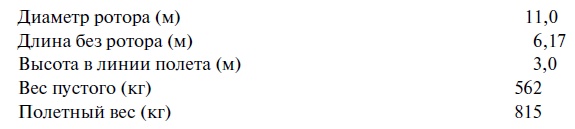

Основные технические характеристики автожира ЦАГИ А-14 *
* Летные данные не фиксировались
Автожир ЦАГИ А-15
Разработка эскизного проекта автожира А-15 началась в ООК ЦАГИ в конце 1935 г. Он предполагался как многоцелевой, военный аппарат для выполнения ближней разведки и корректирования артиллерийского огня. Рабочее проектирование, наблюдение за строительством и подготовка к испытаниям велась под руководством В. А. Кузнецова. Автожир строился в 1936—37 гг. в цехе винтовых аппаратов завода № 156.
