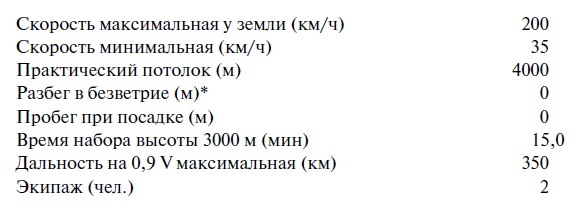

АК определялся как подвижный наблюдательный пункт и предназначался для придания специализированным артиллерийским авиаотрядам. В соответствии с ТТТ, подтвержденными Главным артиллерийским управлением (ГАУ), автожир, оснащенный двигателем МВ-6 мощностью 220 л. с., должен был обладать следующими характеристиками:
* При этом должен был обеспечиваться подъем до высоты 2 м под углом 60˚

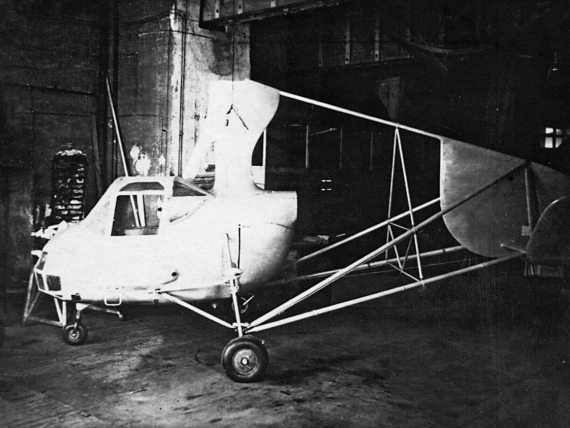

Автожир АК в сборочном цехе. 1941 г.
К дополнительным требованиям относились: хороший обзор во всех направлениях, складывающийся ротор, приведение в готовность к взлету в течение 15 минут, хорошая устойчивость и управляемость, возможность перевозки со сложенным ротором за автомобилем со скоростью до 40 км/ч.
Указанные технические требования 7 марта 1940 г. утвердил начальник НИИ ВВС Филин.
Разработка автожира АК совпала с правительственным решением об организации отдельного «опытного завода винтовых аппаратов» на базе существующих сооружений в районе Ухтомского аэродрома. 21 марта 1940 г. нарком авиапромышленности А. И. Шахурин подписал приказ об образовании нового опытного завода № 290, строительство и оборудование которого следовало закончить к 1 января 1941 г. Главным конструктором и исполняющим обязанности директора этого завода назначили Н. И. Камова, а его заместителем стал М. Л. Миль.
Оригинальные схемы автожира АК
На новом месте коллектив Камова одновременно с дооборудованием заводских помещений и проведением эксплуатационных испытаний автожиров А-7 приступил к проектированию АК. Этот автожир по своей компоновке заметно отличался от всех предыдущих советских конструкций. Места двух пилотов, сидящих рядом, для улучшения обзора были размещены в передней части яйцевидной гондолы. Позади нее оборудовался рядный двигатель воздушного охлаждения МВ-6 с толкающим воздушным винтом изменяемого шага. Традиционный фюзеляж отсутствовал, его роль выполняла пространственная ферма, заканчивающаяся мощным хвостовым оперением. Продольное и поперечное управление автожиром осуществлялось при помощи рычага, нависающего над кабиной левого пилота. Этот рычаг управления позволял изменять плоскость вращения ротора посредством изменения циклического шага лопастей.
Камов предполагал два варианта полетов автожира. В варианте «прыгающего автожира» подъем осуществлялся за счет высокой кинетической энергии ротора. В варианте «автожир – вертолет» реактивный момент несущего ротора парировали три мощные вертикальные поверхности, снабженные специальными профилированными щелями для увеличения их эффективности. По первоначальным расчетам АК мог осуществлять полет в диапазоне 38—195 км/ч.
До наступления 1941 г. в КБ Камова закончили рабочее проектирование АК и приступили к изготовлению его деталей и агрегатов. Внешний вид машины в окончательном виде несколько изменился, в частности кабину пилотов оборудовали закрытым фонарем, обеспечивающим почти круговой обзор. Внесенные изменения и дополнительные усиления увеличили вес пустого АК с 872 кг до 1026 кг. Последнее обстоятельство привело к тому, что Камов совместно с Милем обследовали всю конструкцию с целью снижения веса. Тем не менее указанное ниже значение веса пустого автожира вошло в справочные данные.

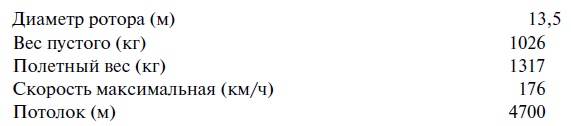

Основные расчетные характеристики автожира АК
Закончить постройку АК на заводе в Ухтомской не удалось. После начала войны элементы АК вместе с другим имуществом завода № 290 перевезли на Урал, в поселок Билимбай. Здесь вернуться к продолжению работ по нему удалось лишь в середине 1942 г. К наступлению нового 1943 г. практически все агрегаты двух автожиров АК были изготовлены, велась их окончательная сборка. Оставалось совсем немного, уже в феврале Камов предполагал приступить к летным испытаниям первого опытного экземпляра. В этот период уже закончилась эпопея А-7 и на завод дошли слухи о прекращении работ по автожирам. Слухи не были лишены оснований, 30 января 1943 г. руководство НКАП подготовило приказ о расформировании завода № 290.
Директор и Главный конструктор завода Н. И. Камов назначался начальником серийного конструкторского отдела (СКО) завода № 494, выпускающего самолеты По-2, а его заместитель М. Л. Миль направлялся в ЦАГИ.
Через несколько лет оба этих талантливых человека продолжили проектирование винтокрылых аппаратов, ставших впоследствии известными как вертолеты «Ка» и «Ми».
АВТОЖИР ЦАГИ А-7
Первый опытный экземпляр
Проектирование двухместного автожира под двигатель М-22, предназначенного к службе в качестве разведчика и артиллерийского корректировщика, было начато Н. И. Камовым после перехода в ЦАГИ во второй половине 1931 г. Сложность поставленной перед конструктором задачи обусловила значительные сроки создания аппарата. Даже само название А-7 определилось не сразу – известно, что при включении его в план опытных разработок в конце 1933 г. автожир некоторое время фигурировал как разведчик Р-1.
В течение двух лет Камов прорабатывал три варианта, отличающихся компоновкой, схемой шасси и нагрузкой. Окончательный вариант, начатый постройкой в 1933 г., являлся двухместным автожиром крылатого типа, с двигателем воздушного охлаждения М-22 мощностью 480 л. с. и с тянущим воздушным винтом.
Фюзеляж А-7 ферменной конструкции, обшивка дюралевая, клепаная, в районе размещения экипажа боковые панели для удобства обслуживания сделаны съемными. Хвостовая часть заканчивалась вытянутым килем, снабженным рулем поворота. Горизонтальное оперение имело специальную профилированную щель, увеличивающую эффективность рулей высоты и способствующую сокращению разбега. Управление двойное, задняя ручка управления и педали съемные. Основной запас бензина в фюзеляжном топливном баке емкостью 400 л. Кроме того, на случай повреждения в боевых условиях основного бака имелся дополнительный бак емкостью 35 л, обеспечивающий продолжение полета в течение 25–30 минут.
Шасси трехколесное с передней стойкой. Такая схема улучшала взлетно – посадочные характеристики и снижала влияние неуправляемых разворотов при пробеге автожира. Основные колеса 800×150 мм, носовое колесо 470×210 м – все три колеса прикрыты обтекателями.
Крыло состояло из центроплана, укрепленного поддерживающими подкосами, и отъемных частей (консолей). Другим назначением крыльевых подкосов являлась передача усилий от шасси при грубых посадках с высокой вертикальной скоростью. Консольные части крыла складывались при транспортировке. Профиль поперечного сечения крыла МОС-27, угол отгиба крыльевых законцовок вверх составлял 35°.
