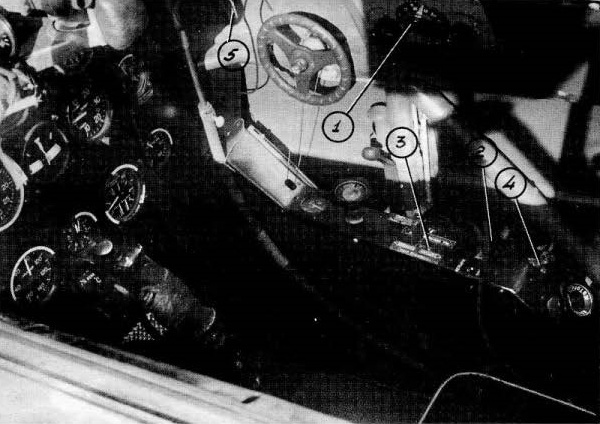

Фрагмент правого борта Як-1М „Дублер“:
1 — пульт управления приемником РСИ-4;
2 — микротелефонный щиток;
3 — пульт управления автоматом температуры водорадиатора;
4 — кислородный присосок;
5 — лампа (УФО).

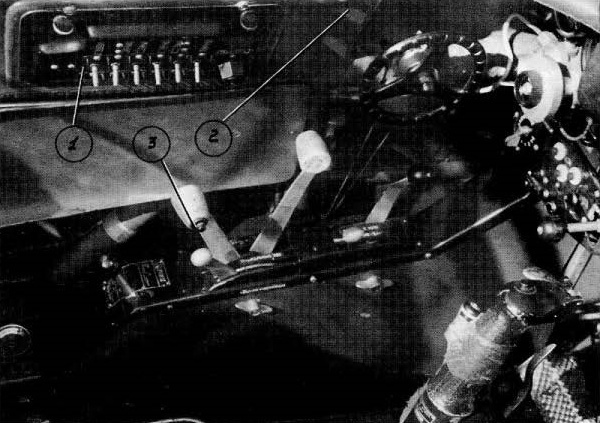

Фрагмент левого борта Як-1М „Дублер“:
1 — электрощиток;
2 — лампа (УФО);
3 — кнопка „передача“ радиостанции на секторе газа.
Самолет Як-1М „Дублер“, так же как и опытный экземпляр <…>, обладает превосходной горизонтальной и особенно вертикальной маневренностью; максимальная скорость значительно увеличилась по сравнению с серийными самолетами „Як“.
Весь высший пилотаж самолет выполняет энергично и легко, с небольшими нагрузками на органы управления; на вираже <…> устойчив. При скорости 360–380 км/ч время выполнения одинарного виража на высоте 1000 метров составляет 16–17 секунд. Перекладывание из виража в вираж легкое.
Техника выполнения боевого разворота такая же, как на серийных самолетах „Як“, но нагрузки на рули меньше. При скорости ввода 560 км/ч с начальной высоты 1000 метров и скорости вывода самолет выполняет боевой разворот за 20 секунд и набирает <…> высоту 1250–1300 метров.
Переворот также выполняется, как на серийных самолетах „Як“. При скорости ввода 270 км/ч с начальной высоты 1500 метров самолет теряет 450–500 метров. Самолет выполняет фигуры высшего пилотажа в большом диапазоне скоростей. Например, петлю можно выполнять при начальной скорости от 450 до 550 км/ч и набор высоты при этом составляет соответственно от 0 до 450 метров.
Наивыгоднейшая скорость планирования равна 220 км/ч. Траектория планирования и профиль посадки практически такие же, как у подобных самолетов „Як“. На посадке самолет прост и не боится перетягивания ручки. На пробеге <…> устойчив, тенденции к разворотам и рысканию не имеет. Тормозить на пробеге можно несколько энергичней, чем на <…> Як-1, но при резком торможении самолет имеет тенденцию к поднятию хвоста».
Як-1М «Дублер» облетали командир 69-го краснознаменного иап Герой Советского Союза подполковник Л. Л. Шестаков, летчики-испытатели Ю. А. Антипов, А. Г. Кубышкин, П. М. Стефановский и В. И. Хомяков. Все они в целом поддержали мнение ведущего летчика-испытателя. В итоге НИИ ВВС отметил заслугу ОКБ-115 в снижении веса самолета и усилении вооружения, а также в устранении большого количества дефектов, выявленных в ходе испытаний первого прототипа Як-1М. В заключение специалисты НИИ ВВС рекомендовали истребитель для запуска в серийное производство при условии получения положительных результатов государственных испытаний мотора М-105ПФ с повышенным наддувом и пушки ША-20М.

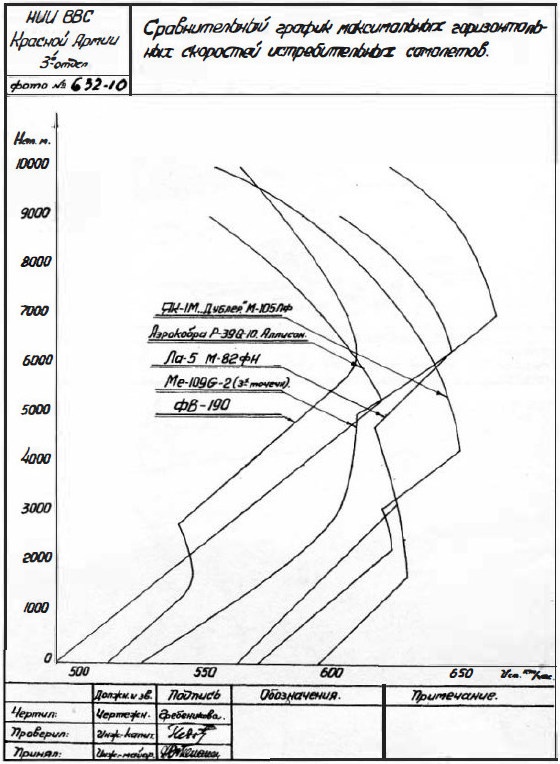

Высотно-скоростные характеристики Як-1М «Дублер» и его зарубежных аналогов.

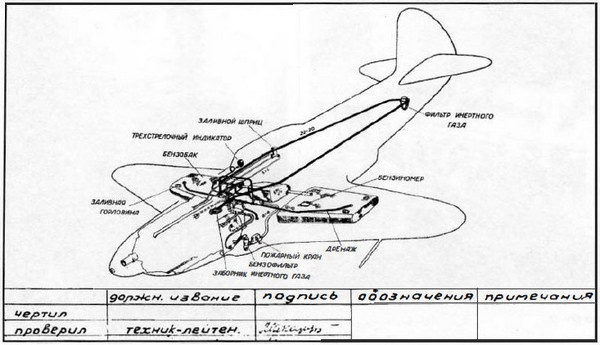

Схема бензосистемы Як-1М «Дублер».

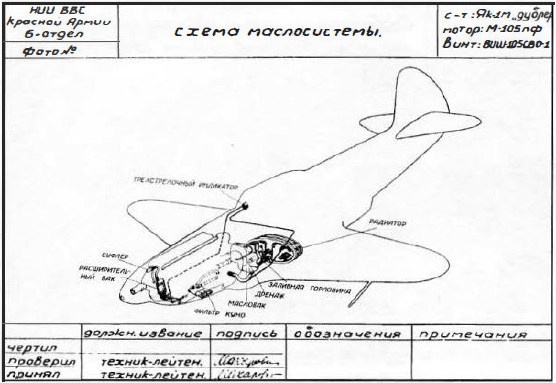

Схема маслосистемы Як-1М «Дублер».
Высокие летные данные и хорошее вооружение истребителя — это очень важно, но не менее важна для пилота и устойчивая двухсторонняя связь. На Як-1М «Дублер» стояла приемо-передающая радиостанция РСИ-4 с двухлучевой безмачтовой антенной. Мачта антенны создавала дополнительное аэродинамическое сопротивление, снижая скорость и дальность полета. Но погоня за высокими летными характеристиками обернулась значительным снижением дальности приема до 65 км вместо 100 км и передачи не более 40 км вместо 70–80 км. Тем самым ухудшалась возможность управления самолетами в воздухе и снижалась боевая эффективность истребителя.
В конце 1943 года начались заводские испытания унифицированного истребителя Як-9У с двигателем ВК-107А. Сравнение его с Як-1М «Дублер» с таким же вооружением показало, что время набора высоты 5000 метров у них одинаковое — 4,1 минуты, но меньше, чем у трехточечного Bf.109G-2 и FW.190F-4, на 0,3 и 2,7 секунды соответственно. Отставал от «яка» на 0,7 секунды и Ла-7. Вираж на высоте 1000 метров Як-9 выполнял на 1,5–2,5 секунды, Bf.109G-2 — на 4–4,5 секунды и FW.190F-4 — на 7 секунд (без применения крыльевых щитков) дольше. Правда, он имел преимущество перед Як-1М «Дублер» в боевом развороте, поднимаясь на 100 метров выше, но Bf.109G-2 и FW.190F-4 отставали на 50–200 метров и 550 метров соответственно. А вот в дальности на наивыгоднейшем режиме Як-1М «Дублер» проигрывал Як-9У почти на 70 км, Ла-7 — на 5 км, FW.190F-4 — на 168 км. Правда, Bf.109G-2 поэтому параметру уступал «яку» на 29 км.

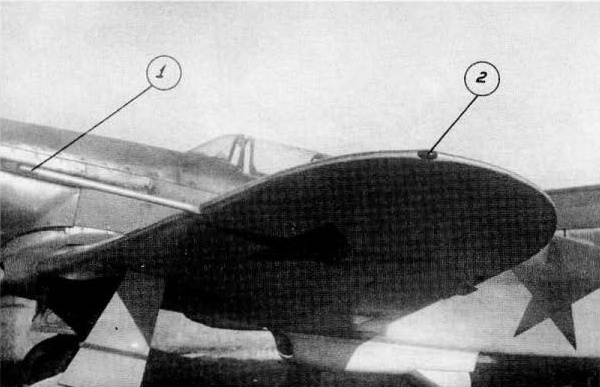

Размещение ПВД (1) и аэронавигационного огня (2) на крыле Як-1М «Дублер».

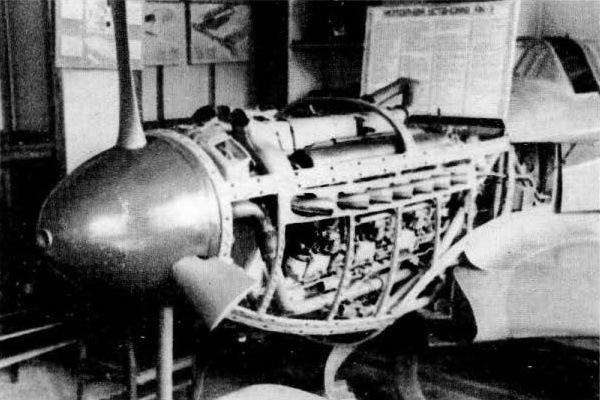

Двигатель ВК-105ПФ2 на Як-3.
В. Я. Климов

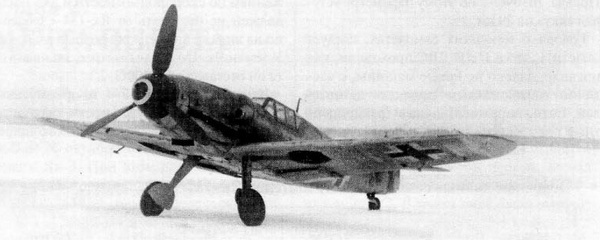

Истребитель «Мессершмитт» Bf.109G-2.

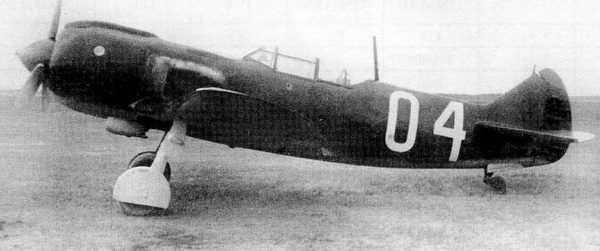

Истребитель Ла-5ФН.
Говоря о немецких самолетах, следует отметить, что в НИИ ВВС приходили, как правило, далеко не новые машины, с частично выработанным ресурсом двигателей. Если, например, внести трехпроцентные поправки на скорость, то получится, что новый Bf.109G-2 с более слабым вооружением по скороподъемности и дальности должен не отставать от Як-1М «Дублер», но на вираже «немец» все же был слабоват. У земли Як-1М летал быстрее, но на высоте он отставал от Bf.109G-2.
