Снизу к фюзеляжу присоединялись колёса, ось которых была закрыта спрофилированным в форме крыла обтекателем, чья подъёмная сила, по расчёту конструкторов, должна была компенсировать вес шасси. От наружных частей оси шли трубчатые стойки, уходящие в фюзеляж. Внутри фюзеляжа они имели амортизаторы. Задней опорой служил костыль из стальной трубы с резиновой амортизацией. Костыль устанавливался на фюзеляже, прорезая его нижний лонжерон и выходя под стабилизатором наружу.

Двигатель вместе с моторамой крепился к противопожарной перегородке в передней части фюзеляжа. Отвернув два болта, можно было повернуть весь блок «двигатель-моторама», как дверцу на петлях, что позволяло осматривать и обслуживать мотор, не снимая его с самолёта. Мотор можно было запустить от пускового магнето с рукояткой. На оси двигателя стоял винт конструкции ЦАГИ диаметром 2,2 м.

Экспериментальные самолёты России. 1912-1941 гг.

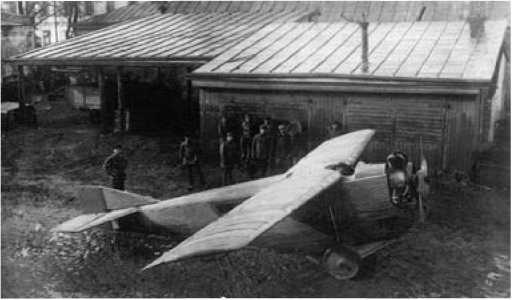

Первенец отечественного металлического самолётостроения на территории ЦАГИ.


За мотором в вырезе в передней кромке крыла располагалась открытая кабина пилота. От воздушного потока пилота защищал небольшой целлулоидный козырёк над приборной доской. На ней размещались немногочисленные приборы, показывающие высоту, частоту вращения двигателя, давление масла. Слева по борту фюзеляжа был установлен сектор газа, справа — штурвал перестановки стабилизатора. Пилот поднимался в кабину с левой стороны фюзеляжа, где имелось специальное углубление для ноги.

Сзади, за металлической перегородкой, находился закрытый пассажирский отсек с входной дверью, двумя плетёнными камышовыми креслами и окнами с обеих сторон. Пассажиры сидели лицом друг к другу. При необходимости можно было добавить место для третьего пассажира.

Управление элеронами и рулями высоты от рукоятки в кабине пилота было жёстким (впервые в нашей стране), с помощью кольчугалюминиевых труб. Руль направления отклонялся тросами от педалей.

Всё внимание при проектировании и постройке АНТ-2 было уделено простоте конструкции, хорошей аэродинамике и уменьшению веса, конечно не в ущерб прочности, запас которой в некоторых узлах доходил до 10. В результате первый в СССР металлический самолёт не уступал по лёгкости конструкциям Юнкерса и был легче деревянного биплана Бристоль «Таксиплейн» с тем же двигателем «Люцифер».

В мае 1924 г. завершилась постройка АНТ-2. Полететь на нём доверили Николаю Ивановичу Петрову. Он родился в 1894 г., был лётчиком в годы Первой мировой и гражданской войн, в 1918 г. выполнил первый в России беспосадочный перелёт из Петрограда в Москву. С 1921 г. находился на лётно-испытательной работе в ЦАГИ, одновременно обучался в Московском высшем техническом училище, которое закончил в 1923 г. С этого времени он навсегда связал свою деятельность с ОКБ Туполева, сначала как лётчик-испытатель, затем — как конструктор.

«Первый полёт 26 мая, — пишет А.Н. Туполев, — совершил инженер ЦАГИ Н.И. Петров с загрузкой аппарата песком. Полёт не являлся испытательным, поэтому проводился без хронометража и имел целью выяснить основные полётные свойства аппарата. Всего было произведено 3 взлёта и пройдено 5–6 кругов на высоте 500 м. Аппарат как в смысле поведения в воздухе, так и в смысле скорости показал себя вполне хорошо и, по мнению многочисленных свидетелей полёта, является ценным вкладом в дело отечественного самолётостроения» [25].

Экспериментальные самолёты России. 1912-1941 гг.

Сравнение самолётов АНТ-2 и Бристоль «Таксиплейн».


На следующий день Туполев направил в Научный комитет Главвоздухфлота просьбу о допуске самолёта к заводским испытаниям. В тот же день АНТ-2 продемонстрировали руководству ВВС и ЦАГИ. 28 мая начались испытания. В этот день самолёт совершил полёт продолжительностью 20 минут и набрал высоту 900 м. 11 июня АНТ-2 впервые поднялся в воздух с пассажиром.

1 июня 1924 г. первый отечественный металлический самолёт принял участие в воздушном параде по случаю передачи Обществом друзей воздушного флота (ОДВФ) эскадрильи им. В.И. Ленина XIII съезду партии. Член Комиссии по постройке металлических самолётов Г.А. Озеров делился своими впечатлениями на страницах газеты «Правда»: АНТ-2 «находился на правом фланге своих заграничных собратьев — металлических аппаратов Юнкерса и обращал на себя особенностями конструкции и лёгким изящным видом общее внимание собравшихся. В настоящее время над аппаратом ведутся систематические испытания, после чего он будет передан в распоряжение Главного Управления Военно-Воздушных Сил Республики» [26].

Экспериментальные самолёты России. 1912-1941 гг.

Начало испытаний АНТ-2 — лётчик Н.И. Петров в кабине самолёта.

Экспериментальные самолёты России. 1912-1941 гг.

Начало испытаний АНТ-2 — самолёт установлен в линию полёта.

Экспериментальные самолёты России. 1912-1941 гг.

Начало испытаний АНТ-2 — Н.И. Петров и техник К.И. Грачёв перед полётом на Центральном аэродроме.


По достоинству оценила создание АНТ-2 и коллегия Научно-технического отдела ВСНХ. По её решению, принятому 7 августа 1924 г., Туполев «за конструирование и постройку первого русского цельнометаллического самолёта» был направлен в январе 1925 г. в творческую командировку в Германию и Францию.

Тем временем АНТ-2 передали на Научно-опытный аэродром на Ходынке для продолжения испытаний. Туда самолёт доставили 26 июля, а 4 августа военный лётчик Филиппов поднял машину в воздух. Устойчивость и управляемость АНТ-2 оставляла желать лучшего. «Доношу, что сего числа мною был произведён первый полёт на самолёте ЦАГИ АНТ-2 с одним пассажиром на заднем сидении. Самолёт сильно клюёт, очень плохо реагирует на элероны — ленив. Ноги (путевое управление. — Д.С.) очень чутки, даже слишком», — сообщал он [27].

Более развёрнутый отзыв о самолёте оставил будущий шеф-пилот ОКБ Туполева М.М. Громов, испытавший АНТ-2 19 августа: «В плоскости руля направления машина неустойчива (время от времени заносит хвост). Во время виражей машина плохо слушает ноги, данной в ту же сторону, некоторое время после этого довольно быстро слушает ногу, но заворачивает настолько сильно, что приходится довольно энергично парировать заворот ногой, причём ответ получается с запаздыванием…Продольная устойчивость: с малым газом машина идёт по прямой нормально (с расчётной нагрузкой), причём давление на ручку не чувствуется, при сбавлении газа машина имеет сильную тенденцию клевать на нос (чем меньше газ, тем сильнее). При самом малом газе ручка уходит на себя настолько близко к сидению, что при посадке упирается в сидение и рулей глубины не хватает. Давление на ручку во время планирования на малых оборотах чрезвычайно велико» [28].
