В 1937 г. построили первое «Звено-СПБ». В принципе это было то же «3вено-6», только использовались модификации самолётов с более мощными двигателям и — И-16 тип 5 с М-25 и ТБ-3 с М-34РН. Под крыльями И-16 смонтировали замки для подвески ФАБ-250. Они обеспечивали одновременный сброс бомб как из горизонтального полёта, так и с пикирования под углом до 90 градусов. К нижним поясам переднего и заднего лонжеронов прикрепили упоры для фиксации бомбы.
Отсоединение бомб осуществлялось с помощью пиропатронов, имелась также тросовая система аварийного сброса. Кнопку электрозапала пиропатронов смонтировали на гашетке пулемётов, ручка аварийного отцепления бомб находилась справа от сидения лётчика.
И-16 подвешивали к ТБ-3 с помощью лебёдки. Питание горючим могло осуществляться из баков самолёта-носителя, которые для этого были заправлены бензином Б-3 (обычно моторы ТБ-3 работали на низкооктановом Б-2). Связь между экипажами бомбардировщика и истребителей осуществлялась световой сигнализацией. Кроме того, на ТБ-3 установили перископ для обзора под крыло.
По сведениям В.Б. Шаврова, первый полёт «Звена-СПБ» состоялся в июле 1937 г.
[102] В сентябре 1938 г. составной самолёт прошёл государственные испытания. ТБ-3 пилотировал В.Е. Дацко, И-16 — А.С. Николаев и Я. Тарабовский. В комбинации «звено» выполнили 21 полёт с общим временем 14 ч 35 мин.
Изучалось поведение И-16 в диапазоне углов пикирования от 30 до 90 градусов без бомб и с бомбами, определялись лётные характеристики, оценивалась меткость бомбометания. Было установлено, что вероятность попадания в цель размером 40x45 м при пикировании с высоты 2 км возрастает в 1,3 раза по сравнению с бомбометанием из горизонтального полёта, а с 5 км — в 2,6 раза
[103].

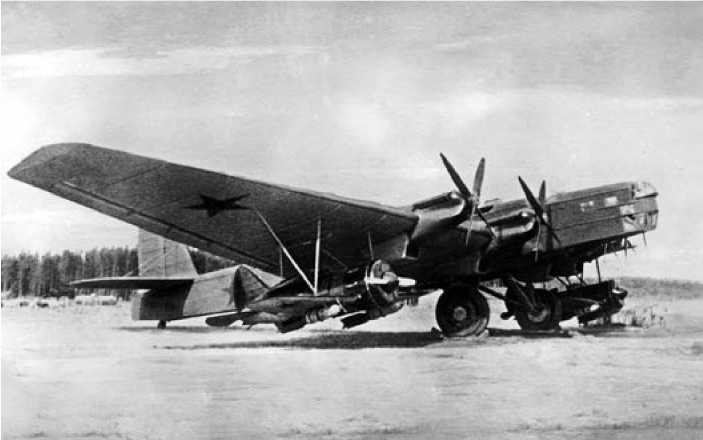

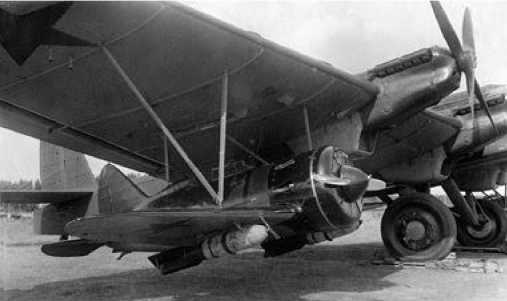

«Звено-СПБ».

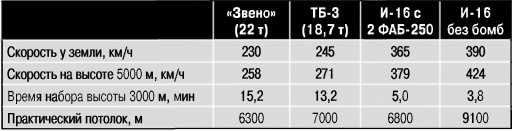

Лётные данные «Звена-СПБ» и входящих в него самолётов.
Так как при разбеге оперение подвешенных под И-16 бомб иногда задевало за неровности аэродрома, было решено укоротить пирамиды для подвески истребителей. В 1939 г. состоялись контрольные испытания. Они свелись, в основном, к рулёжкам и подлётам. Задевания за землю не наблюдалось, но ещё один дефект — подтекание бензина в месте соединения наружных шлангов с баками И-16 — остался неустранённым
[104].
Управление авиапромышленности предлагало принять «Звено-СПБ» на вооружение. Но после 1937 г. новое руководство ВВС перестало проявлять интерес к работе В.С. Вахмистрова. Возможно, свою роль в этом сыграл арест старшего брата Владимира Сергеевича по обвинению в принадлежности к антисоветской вредительской организации в ЦАГИ. В 1938 г. начальником КБ-29 назначили энтузиаста стратосферной авиации В.А. Чижевского, и Вахмистров вновь лишился производственной базы.

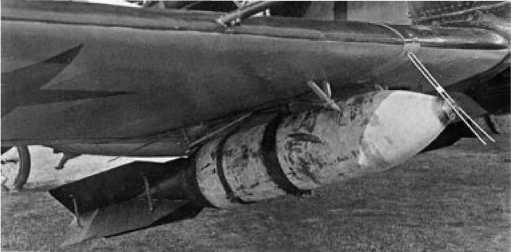

ФАБ-250 под крылом самолёта И-16.
Ситуацию спас случай. Вахмистров вспоминал:
«В 1938 или 1939 году в НИИ ВВС приехал Ворошилов, чтобы познакомиться с новой техникой. Ему показали матку, поднимавшую И-16 с бомбами. И-16 бросали бомбы с пикирования. Для демонстрационной бомбежки был выполнен из полотна линкор. Истребители разбомбили его. Ворошилову всё очень понравилось. Он вызвал меня, спросил как дела. Я ответил, что плохо. Ворошилов обещал поговорить с Кузнецовым, Наркомвоенмором
[105].
Ворошилов уехал с аэродрома, а я пошёл обедать. Вдруг бежит дежурный:
— Вахмистров, к телефону.
Нарковоенмор просил меня приехать в 12 ночи к нему. С тех пор дело и пошло…»
[106].
В январе 1940 г. Управление морской авиации заключило с авиапромышленностью договор о поставке 12 составных пикирующих бомбардировщиков Вахмистрова — по четыре для Черноморского, Балтийского и Тихоокеанского флотов. Для необходимых переделок ТБ-3 и И-16 был выделен авиазавод № 207 в Долгопрудном. С Черноморского и Балтийского флотов в НИИ ВВС прибыло несколько лётчиков для обучения полётам на «Звене».
Вахмистрова с сотрудниками перевели на созданный в марте 1940 г. на основе КБ-29 опытный самолётостроительный завод № 289. Он занялся вариантом СПБ с истребителями, несущими по одной бронебойной 500-кг бомбе БРАБ-500. Эта бомба могла использоваться для поражения кораблей любого класса, тогда как ФАБ-250 считалась пригодной только против лёгких военных кораблей и транспортных судов. БРАБ-500 крепилась на балке под фюзеляжем И-16, был разработан механизм, отклоняющий бомбу при сбросе за ометаемую пропеллером зону. Один такой самолёт был построен, но не испытывался из-за начала войны.

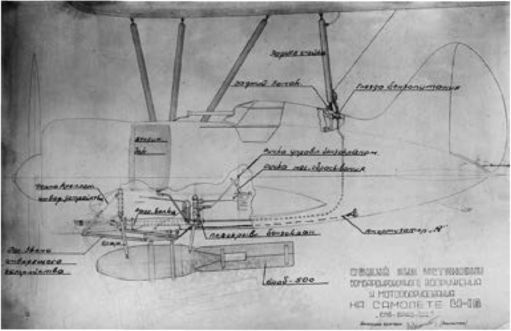

Проект самолета И-16 с бомбой БРАБ-500.

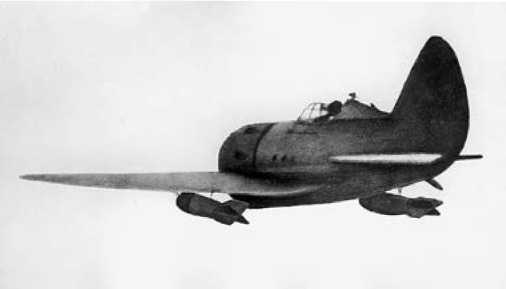

И-16 с бомбами после отделения от самолёта-носителя.
Благоприятный для Вахмистрова период продолжался недолго, так как начались испытания двухмоторных пикирующих бомбардировщиков Пе-2 и Ар-2, готовился их серийный выпуск. 10 июня 1940 г. Наркомат ВМФ издал приказ о прекращении работ по СПБ
[107]. Тогда же было остановлено изготовление «звеньев» на заводе № 207. 21 августа группу Вахмистрова расформировали, её работников (5 человек) передали в ОКБ П.О. Сухого.
