Книга Экспериментальные самолёты России. 1912-1941 гг., страница 43. Автор книги Дмитрий Соболев

Разделитель для чтения книг в онлайн библиотеке

Онлайн книга «Экспериментальные самолёты России. 1912-1941 гг.»

Cтраница 43

В октябре 1932 г. были подведены итоги конкурса. «6-ю тысячами рублей премирован инженер Королёв С.П. — автор проекта лёгкого электронного (клёпаного) самолёта», — отмечалось в решении жюри [144].

Королёв был убежден в перспективности магниевого сплава. В рукописи «Лёгкий электронный самолёт „Высокий путь“» (1932 г.) он писал: «Количество сырья в СССР для производства „электрона“ огромно; целый ряд заводов освоил выпуск этого сплава, и тем самым могут быть обеспечены постройка и ремонт „электронных“ самолётов; опасность коррозии „электрона“, его воспламеняемость и прочее следует считать сильно преувеличенными и не представляющими на сегодняшний день особой опасности для опытного самолётостроения, а в самом ближайшем будущем — и для значительных серий» [145].

Экспериментальные самолёты России. 1912-1941 гг.

Характеристики электрона и дюралюминия.


Ещё одним ярым сторонником этого сплава был преподаватель Московского авиационного института инженер Аркадий Львович Гиммельфарб. В 1933 г. при участии студентов он разработал проект одномоторного четырёхместного электронного самолёта Э-1. Производственную поддержку энтузиасты из МАИ нашли в лице директора ГАЗ № 1 А.М. Беленковича. На этом старейшем московском авиазаводе с 1930 г. вели опыты по изготовлению деталей из электрона. К 1933 г. там были освоены методы плавки и литья магниевых сплавов под флюсом, выпущены первые листы из электрона и детали из этого материала, вёлся поиск химических методов защиты от коррозии. Так как магниевые изделия очень хрупки, каждый раз перед обработкой их приходилось нагревать для повышения пластичности. Работы велись в одном из цехов завода в небольшой мастерской, где трудились всего пять человек: три медника, один мастер и один техник.

Участник работ И.И. Аврутин пишет: «В этой мастерской учились нагревать паяльными лампами листовой электрон (вначале по неопытности пережигали материал), загибать уголки и, наконец, начали изготовлять кницы, уголки и обводы нервюры крыла для статических испытаний.

Попутно с организацией мастерских в Московском авиационном институте конструкторская группа (в большинстве своём состоявшая из студентов) заканчивала разработку первого в истории авиации нашего Союза цельноэлектронного самолёта. Вся работа была построена по принципу кооперации, на что имелись официальные договоры, заключенные между участниками» [146].

Из-за низкой пластичности электрона брак при обжиме труб в первые месяцы составлял около 90 %. По несколько раз приходилось переделывать и другие детали, так как в местах деформаций возникали трещины. Пришлось изготовить немало специальных приспособлений: электрифицированные нагреваемые патроны для обжатия труб, гибочные машины, специальные тиски с подогревом и др.

Первым крупным изделием, выпущенным «электронной мастерской», стал монокок хвостовой части фюзеляжа, который при статических испытаниях показал вполне удовлетворительные результаты. После удачных испытаний мнение об электроне как конструкционном материале у многих работников авиапромышленности изменилось к лучшему. Летом 1934 г. были готовы центральная часть фюзеляжа и крыло для статических испытаний, одновременно запустили в производство хвостовое оперение и крылья лётного экземпляра. При постройке самолёта использовался приобретённый у фирмы «Фарбениндустри» электрон марки AZM.

Экспериментальные самолёты России. 1912-1941 гг.

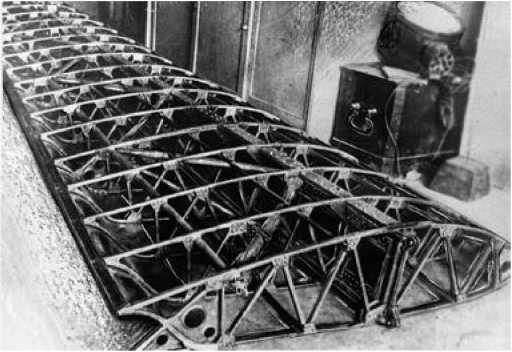

Каркас крыла самолёта Э-1.

Экспериментальные самолёты России. 1912-1941 гг.

Задняя часть фюзеляжа.

Экспериментальные самолёты России. 1912-1941 гг.

Демонстрация легкости конструкции из электрона.


К ноябрю 1934 г. электронный самолёт Э-1 был готов. Как тогда было принято, ему присвоили имя одного из советских государственных деятелей — Серго Орджоникидзе.

Э-1 представлял собой свободнонесущий низкоплан с четырёхместной закрытой кабиной. Шасси неубирающееся. Конструкция машины была разнотипная для апробации различных изделий из электрона и разных конструктивно-силовых схем. Средняя и носовая части фюзеляжа, а также центроплан крыла имели ферменную конструкцию из склёпанных труб с обжатием их концов, хвостовая часть фюзеляжа — это оболочка с продольным набором и лёгкими шпангоутами, штампованными из листа. Крыло — однолонжеронное, полки лонжеронов тавровые, переменного сечения, со стенкой из электронного листа, нервюры ферменные, из тонкого швеллерного профиля. Всё было на заклёпках из сплава магналия с высоким содержанием алюминия (прочности и коррозионной стойкости электронных заклёпок не доверяли). Обшивка фюзеляжа и центроплана — из листового электрона, крыло и хвостовое оперение имели полотняную обшивку. На самолёте стоял семицилиндровый звездообразный двигатель воздушного охлаждения М-48 мощностью 200 л. с., созданный на основе серийного мотора М-11. Все металлические детали для защиты от воздействия внешней среды были оксидированы и имели лакокрасочное покрытие [147].

Экспериментальные самолёты России. 1912-1941 гг.Экспериментальные самолёты России. 1912-1941 гг.

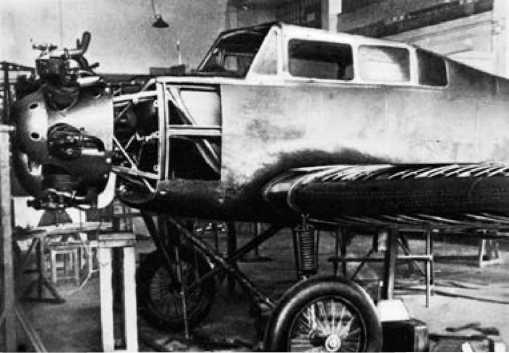

Постройка Э-1 в МАИ.


9 ноября 1934 г. во время заводских испытаний Э-1 произошла авария. Самолёт пилотировал лётчик А.И. Жуков [148].

На испытания в НИИ ВВС Э-1 поступил только через год. При осмотре обнаружили несколько очагов коррозии, главным образом внутри фюзеляжа, в местах нарушения лакокрасочного слоя. После очистки этих мест от ржавчины и покрытия их оксидной пленкой селенистой кислоты, коррозия там больше не возникала.

Испытания самолёта проходили с 8 октября по 28 ноября 1935 г. Их основной целью было выяснение механических свойства электрона в условиях полётных нагрузок и его коррозионной стойкости, поэтому полёты в основном сводились к взлёту и посадке, лётные характеристики машины большого интереса не представляли. Общая продолжительность 253 полётов составила всего 22 часа 35 мин., то есть каждый полёт в среднем продолжался немногим более пяти минут. Ведущим лётчиком-испытателем был П.М. Стефановский.
