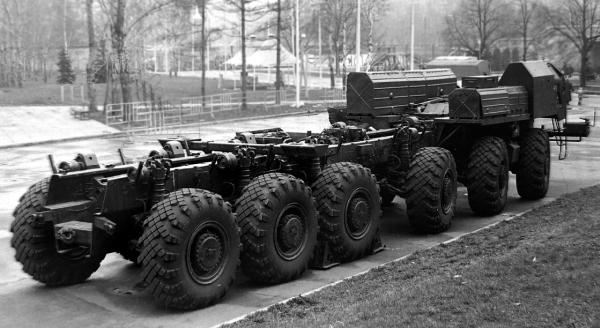

Шестиосное шасси МАЗ-547В для подвижных стратегических ракетных комплексов «Пионер»
Общая колесная база обоих шасси (расстояние между центрами передних и задних колес) составляла 10 900 мм и представляла собой арифметическую формулу 2300+2300+2800+1750+1750 мм. Колея всех мостов – 2526 мм. Дорожный просвет под мостами – 475 мм, минимальный радиус поворота – 22 м. Снаряженная масса обеих машин – по 27,5 т, полная – 82,7 т. Максимально допустимая нагрузка на один мост – 15,0 т. Габаритная длина без надстройки – 15,5 м, длина переднего свеса – 2825 мм. Максимальная скорость движения по шоссе – 40 км/ч, по грунтовым дорогам со спецнадстройками – 15 – 20 км/ч. Время разгона загруженной машины с места до 40 км/ч – 60 с. Контрольный расход топлива – 165 л на 100 км. Шасси были приспособлены к эксплуатации при температурах от – 40 до +50 ºС и на высотах до 1000 м над уровнем моря. Они могли преодолевать 15-градусный подъем и косогоры в 20º, 1,1-метровый брод и в статическом состоянии – расчетный боковой крен в 40º. Гарантийный пробег шасси составлял 18 тыс. км, гарантийный срок работы двигателя – 500 часов, срок их эксплуатации и хранения – 10 и 7 лет соответственно.
МАЗ-547А
(1970 – 1985 гг.)
Этот уникальный автомобиль занимает эпохальное положение во всей отечественной системе военно-автомобильного ВПК и советской автомобильной промышленности, но до недавних пор оставался в тени особой секретности. Он являлся первым в мире специальным сверхтяжелым многоосным шасси военного назначения с неразрезной рамой для монтажа пусковой установки тяжелого ракетного комплекса «Темп-2С» с твердотопливной ракетой, который в свою очередь стал первым в мире подвижным колесным СРК межконтинентальной дальности, способным нести боевое дежурство как на стационарных площадках, так и перемещаться по дорогам для пуска ракет с полевых стартовых позиций. Само же 55-тонное шасси МАЗ-547А с технической точки произвело тихую революцию в отечественном автомобилестроении, обладая передовой и нетрадиционной конструкцией большинства узлов и невиданными до тех пор решениями и эксплуатационными качествами.
Два опытных образца машины МАЗ-547А были построены в начале 1970 года и затем поступили на заводские и государственные приемочные испытания в 21 НИИИ. Их главной конструктивной и внешней особенностью являлись вынесенные на передний свес рамы две раздельные одноместные стеклопластиковые кабины с одним лобовым стеклом и характерными боковыми скосами крыши с внутренних сторон. Правая кабина предназначалась для водителя-механика, левая – для командира экипажа. Между ними помещались радиатор и моторный отсек, максимально опущенный в пространство между лонжеронами рамы и сдвинутый вперед, что определило габаритную высоту машины по кабинам всего 2350 мм и увеличенную монтажную площадь рамы. Ее длина составила 9455 мм, но погрузочная высота осталась достаточно большой – 1530 мм. При вместимости двух топливных баков по 380 л запас хода груженого автомобиля не превышал 430 км.
В январе 1970 года первые шасси были отправлены на завод «Баррикады» для монтажа СПУ. Следующие два автомобиля, собранные в марте, поступили на заводской полигон и прошли по бездорожью в общей сложности 18 тыс. км. С августа 1972-го по ноябрь 1973 года два первых варианта со смонтированными пусковыми установками 15У67 комплекса «Темп-2С» проходили цикл испытаний в 21 НИИИ. По их результатам констатировалось, что шасси находится на высоком техническом уровне и превосходит все существующие виды армейских автомобилей, имеет удовлетворительные эксплуатационные качества и надежность, но обладает недостаточной боковой устойчивостью. Машина получила рекомендацию для постановки на вооружение. В соответствии с ПСМ 1970 года «О создании производственных мощностей и выпуску высокопроходимых специальных шасси 547» серийное изготовление началось в 1972 году в новом механосборочном корпусе № 2 (МСК-2). До 1985 года там построили 294 машины МАЗ-547А.

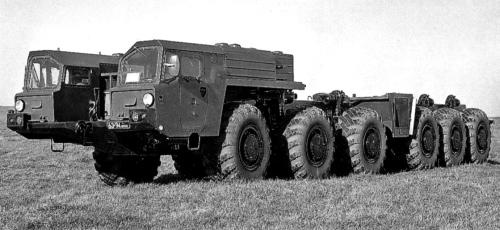

Первое 55-тонное шасси МАЗ-547А (12x12) с двумя одинаковыми бортовыми кабинами. 1970 год
Помимо несения пусковых систем, на этих шасси монтировали транспортно-перегрузочное оборудование других ракетных систем, а также разрабатывали новые виды гидравлического и электрического привода колес. В конце 1980-х годов в опытном порядке МАЗ-547А с опорно-седельным сцепным устройством и дополнительными электрогенератором, гидронасосами и компрессорами работал в составе активного трехзвенного транспортно-перегрузочного автопоезда 15Т284 для доставки ракеты РТ-23 УТТХ для последующей перегрузки на установщик и помещения в шахтную пусковую установку. Она размещалась в прямоугольном корпусе-контейнере на специальном прицепе с четырехосной ведущей тележкой со всеми двойными колесами, а между ним и тягачом размещалась аналогичная промежуточная четырехосная седельно-подкатная тележка.
МАЗ-547В
(1974 – 1984 гг.)
Наиболее известное и распространенное 55-тонное шасси МАЗ-547В проектировалось и затем выпускалось параллельно с моделью 547А, но его разрабатывали уже применительно к монтажу оборудования СПУ нового ракетного комплекса «Пионер». Первые два прототипа МАЗ-547В были собраны в 1974 году и сразу же отправлены на завод «Баррикады» под спецкомплектацию. При полной идентичности механической части обеих машин требования установки и боевого применения новой надстройки и спецоборудования привели к несущественным модификациям модели 547В по сравнению с 547А, что нагляднее всего отразилось в его внешних очертаниях. В результате перекомпоновки передней части на ней осталась только одна прежняя левая кабина водителя, а вторую правую сдвинули чуть назад и смонтировали примерно на полметра выше, что диктовалось необходимостью размещения перед ней нижнего прибора технологического оборудования. Эта кабина имела специальную конструкцию с треугольной формой крыши, двумя небольшими боковыми окошками, вентиляционным лючком в передней панели и «висела» непосредственно над передним правым колесом. Передний бампер с буксирным крюком и отдельными кожухами световых приборов имел характерную правую консольную откидную секцию. Кроме того на шасси МАЗ-547В были доработаны системы питания двигателя и электрооборудования, изменено место расположения фильтровентиляционной установки. В результате модификаций полезная длина монтажной части рамы уменьшилась до 7070 мм. По сравнению с моделью 547А габаритная ширина сократилась всего на 40 мм (с 3200 до 3160 мм), а высота по крыше правой кабины возросла до 2840 мм. С увеличением вместимости двух топливных базов до 880 л запас хода составил 500 км. До 1984 года в Минске собрали 538 шасси МАЗ-547В, которые в основной массе служили для монтажа оборудования СРК «Пионер» и «Пионер УТТХ».

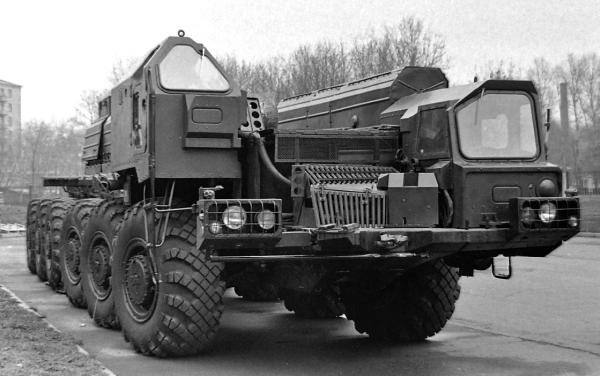

Модернизированное 650-сильное ракетное шасси МАЗ-547В с разными кабинами. 1974 год
