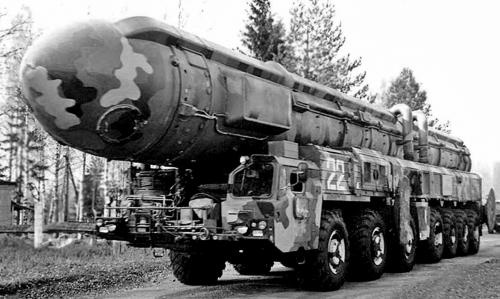

Пусковая установка 15У128.1 первого комплекса 15П158.1 «Тополь-Т» на базе МАЗ-7912. 1985 год
С 1987 года доработанный и опробованный ракетный комплекс 15П158 «Тополь», ставший самым удачным и эффективным советским СРК, базировался на новом шасси МАЗ-7917. На нем помещалось оборудование модернизированной ГМПУ 15У168 с ТПК для трехступенчатой твердотопливной межконтинентальной ракеты 15Ж58 диаметром 1,8 м и длиной 20,5 м, способной поражать объекты противника на дальностях до 10,5 тыс. км. Полностью укомплектованные СПУ испытывали до конца 1988-го, и 1 декабря того же года, то есть вскоре после подписания Договора о ликвидации РСМД, комплекс «Тополь» был официально принят на вооружение РВСН. Впервые публично его представили на военном параде на Красной площади 7 ноября 1990 года. Развертывание этой системы продолжалось до 1992 года.
Под монтаж СПУ шасси МАЗ-7917 было оснащено четырьмя гидравлическими опорами с ускоренной системой опускания на грунт, что позволило сократить до двух минут весь процесс развертывания из походного положения в боевое. Ракета 15Ж58 со стартовой массой 45,1 т и моноблочной 1-тонной термоядерной боеголовкой мощностью 0,55 Мт размещалась в герметичном контейнере диаметром 2,0 м и длиной 22,3 м. Он монтировался на мощной сварной силовой стреле, которая поднимала его в вертикальное стартовое положение при помощи одного гидравлического цилиндра, работавшего от гидронасоса с приводом от двигателя базового автомобиля. Для отстрела верхнего защитного колпака ТПК и предварительного выброса ракеты на небольшую высоту также применялся пороховой аккумулятор давления, после чего производился запуск маршевого двигателя ее первой ступени. В состав СПУ входили системы боевого управления и жизнеобеспечения, средства связи, навигации, регулирования температуры и влажности внутри ТПК, установки шасси в строго горизонтальное положение и защиты от оружия массового поражения. Автономность и жизнеспособность ГМПУ обеспечивала собственная система электроснабжения от дизель-генераторной станции переменного тока мощностью 16 кВт. Масса пусковой установки без контейнера составила 52,9 т, полная стартовая – 105,1 т. Ее габаритные размеры без ТПК – 19 520x3850x3000 мм, длина с контейнером – 22 303 мм, высота – 4500 мм. Максимальная скорость передвижения ГМПУ осталась на уровне 40 км/ч, запас хода груженой машины в боевом состоянии – 400 км. В комплексах «Тополь» применялся самоходный семиосный ТПА для горизонтальной перегрузки ТПК с ракетами, оснащенный средствами горизонтирования и состыковки обеих машин. По состоянию на конец 1996 года в РВСН Российской Армии находилось 360 комплексов «Тополь», к 2002 году их число сократилось до 330 единиц и на июль 2006 года на боевом дежурстве находились 243 ПГРК. 9 мая 2008 и 2009 годов эти комплексы были вновь представлены на военных парадах в Москве в честь годовщины Победы в Великой Отечественной войне.

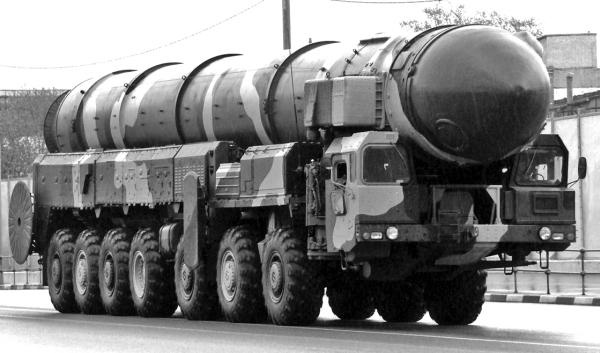

Пусковая установка 15У168 серийного ПГРК 15П158 «Тополь» на шасси МАЗ-7917. 1988 год
В состав комплекса «Тополь» входила единственная многоцелевая вспомогательная машина на шасси МАЗ-7917 без домкратов, которая не несла на себе ракетной системы. По назначению и общей схеме она была идентична машине сопровождения 15Т316, впервые созданной для СРК «Пионер», но базировалась уже на семиосной базе. Новый агрегат боевого сопровождения или технического замыкания 15Т382 также был оборудован длинной цилиндрической стальной цистерной, за что в просторечье получил прозвище «труба». В летнее время в три ее горловины заливали обычную воду, а зимой засыпали песок, которые служили для доведения полной массы машины до величины, соответствовавшей общему весу боевой СПУ. Спереди на цистерне крепилась пространственная трубчатая конструкция, указывавшая передние габариты машины с настоящим ракетным контейнером. За цистерной помещался отсек для перевозки запасных частей и приспособлений, похожий на кабину управления топливозаправщика. Под ним крепилась стальная труба жесткой сцепки, а на заднем торце рамы висела имитационная цепочка заземления машины. По обеим сторонам «трубы» находились продольные рабочие площадки с перилами и лестницами. Главным назначением агрегата 15Т382 являлись практическое обучение механиков-водителей и тренировка боевых расчетов реальных ракетных установок, а также работа в качестве ремонтно-эвакуационной машины для буксировки аварийных СПУ и прочей тяжелой автотехники, двигавшейся в колоннах сопровождения. Для этой цели шасси дополнительно снабжалось лебедкой и отводами для питания тормозной системы и рулевого гидроусилителя буксируемых машин. Габаритные размеры агрегата – 23 030x3385x4350 мм, полная масса – 103,8 т.

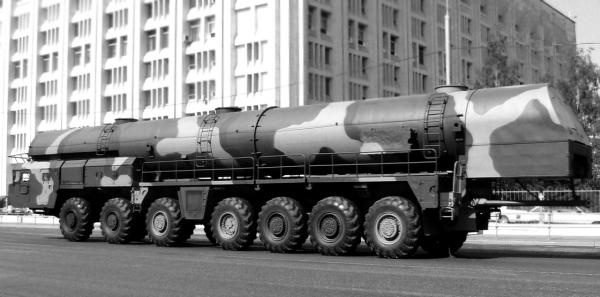

Многофункциональный агрегат боевого сопровождения 15Т382 комплекса «Тополь»
СЕМЕЙСТВО СВЕРХТЯЖЕЛЫХ МНОГООСНЫХ ШАССИ
С появлением в США новых тяжелых межконтинентальных ракет с конца 1970-х годов в СССР проводились активные изыскания и разработки собственных еще более мощных ракетных систем ответного удара и высокомобильных многоосных полноприводных средств сверхвысокой грузоподъемности для их транспортировки на местности и запуска с необорудованных позиций. Традиционные автомобильные принципы создания столь тяжелой внедорожной техники к ним уже не подходили, а возможности известных на тот момент автомобильных и танковых дизелей уже были исчерпаны. Созданием принципиально новых компоновочных схем и выработкой рекомендаций по общей конструкции такой техники занимался 13-й отдел 21 НИИИ в рамках своих научно-исследовательских тем «Движение», «Волна», «Поташ», «Тужурка», «Авторалли» и других. В результате в первой половине 1980-х годов усилиями УГК-2 МАЗ были созданы ранее невиданные многоколесные транспортеры самых необычных и оригинальных поисковых конструкций, рассчитанные на несение сверхтяжелых СПУ новых ракетных систем межконтинентальной дальности действия.
Впервые идею создания специальных транспортных средств для доставки по суше баллистических ракет и космических аппаратов непосредственно на стартовые позиции космодрома Байконур в 1960-е годы высказал легендарный конструктор ракетно-космической техники С. П. Королев. В то время Московский автозавод приступил к разработке 100-тонного самоходного транспортера ЗИЛ-135МШ с 32 ведущими колесами с электроприводом, но впоследствии от воплощения столь сложной и дорогостоящей идеи пришлось отказаться. Вновь к ней конструкторы МАЗа обратились в начале 1980-х. Идейным вдохновителем воплощения в металле фантастических идей об уникальных сверхтяжелых многоосных машинах являлся главный конструктор Б. Л. Шапошник, но их детальную проработку в режиме чрезвычайной секретности осуществлял коллектив УГК-2 под руководством его 1-го заместителя, а затем главного конструктора В. Е. Чвялева.
В ответ на создание в США межконтинентальной ракеты МХ со стартовой массой 88 т украинское КБ «Южное» разработало еще более мощную баллистическую ракету РТ-23 с боевой массой свыше 100 т и несколькими разделяющимися ядерными боеголовками с расчетной дальностью поражения 10 тыс. км. Основными являлись варианты 15Ж60 шахтного базирования и 15Ж61 железнодорожного комплекса «Молодец», развитием которых стала ракета для пневмоколесной системы «Целина». Для монтажа пусковой установки этого комплекса в начале 1980-х годов в Минске было создано первое гигантское двухмоторное шестиосное шасси МАЗ-7904 (12x12) грузоподъемностью 220 т, которое на практике не оправдало возложенных на него надежд. Чуть позже появился проект перспективного подвижного ракетного комплекса 15П162 «Целина-2» с автономной пусковой установкой 15У157 завода «Баррикады» и модернизированной трехступенчатой межконтинентальной ракетой РТ-23 УТТХ (15Ж62) диаметром 2,4 м, длиной 23,3 м и стартовой массой 104,5 т, ступени которой работали на жидком и твердом топливе. Она была смонтирована в ТПК, унифицирована с ракетами двух других видов базирования и оснащалась 4-тонной боеголовкой с 10 разделяющими ядерными головными частями индивидуального наведения мощностью по 550 Кт и системой преодоления противоракетной обороны противника. Предварительные рекомендации по общей конструкции специальных 150-тонных внедорожных транспортеров для монтажа транспортно-пусковых установок системы «Целина-2» были разработаны в 21 НИИИ в рамках научно-исследовательской темы «Тужурка». На их основе на МАЗе спроектировали и построили два опытных образца сверхсекретных шасси – восьмиосное 7906 (16x16) и наиболее оригинальный сочлененный 12-осный вариант 7907 с уникальной колесной формулой 24x24. Эти машины предполагалось использовать в качестве автономных пусковых и транспортных средств новых советских СРК, способных выполнять свои функции в наиболее отдаленных и малонаселенных степных и пустынных регионах в условиях полного отсутствия дорог, заправочных и ремонтных баз при экстремальных климатических, температурных условиях и при сильной запыленности окружающего воздуха. Впоследствии некоторые из этих решений применяли на новых многоосных грунтовых ракетовозах, хотя в целом все эти супергиганты по разным причинам никакого дальнейшего развития не получили.
