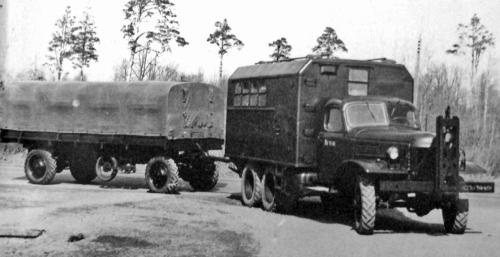

Активный автопоезд в составе грузовика ЗИС-151 с генератором и прицепа с электроприводом. 1959 год
Первый советский активный двухсекционный автопоезд с упрощенным электроприводом колес прицепа был разработан в петродворецком Научно-исследовательском институте по колесным и гусеничным тягачам под руководством полковника Г. И. Базыленко и в 1959 году построен на подмосковном заводе № 38. В качестве тягача выступал серийный грузовик ЗИС-151 с динамометрической установкой ДМ-21 в кузове войсковой ремонтной мастерской ВАРЭМ, оборудованной автономной электростанцией с генератором ДК-202Б. Он буксировал специальный двухосный 2-тонный прицеп 2-АЭП-2 с передними управляемыми колесами, основание которого было сварено из элементов рам грузовиков ЗИС-150 и ЗИС-151. Его самостоятельное передвижение обеспечивали два электромотора продольного расположения, получавшие энергию от генератора тягача и приводившие оба типовых ведущих моста. При этом сила тяги автомобиля и прицепа общей массой 15,1 т увеличивалась почти вдвое, но достичь полного согласования работы всех ведущих колес автопоезда с разными источниками энергии так и не удалось.
Эстафету электропривода военных автомобилей приняло СКБ ЗИЛ. Одной из первых военных машин электрическую трансмиссию в начале 1960-х годов получила уникальная совершенно секретная десантируемая четырехколесная пусковая установка ЗИЛ-135В (9П116) с электромотор-колесами, не имевшая аналогов ни по своей конструкции, ни по принципу применения. Все электрооборудование для нее, как для всех последующих спецмашин ЗИЛ, разрабатывал и выпускал Государственный опытный завод № 476 имени Ф. Э. Дзержинского (п/я 3915), впоследствии – Московский агрегатный завод «Дзержинец». Во второй половине 1960-х конструкция электрической трансмиссии отрабатывалась на оригинальной двухосной машине САК, рассчитанной лишь на передвижение по гладким дорожкам крупных аэродромов. Что касается армейских полноприводных автомобилей с электроприводом, то в 1964 году на серийном шасси ЗИЛ-157К был собран первый в СССР опытный грузовик ЗИЛ-157Э с четырьмя задними индивидуальными ведущими электромоторами, встроенными в специальные ступицы с широкопрофильными односкатными шинами и внешними кабелями подвода энергии от автономного бензоэлектрического агрегата на автомобиле. Надежд он не оправдал, но уже через год под руководством Грачева был собран единственный образец четырехосного спецшасси ЗИЛ-135Э с типичной электрической трансмиссией и всеми мотор-колесами. В 1967 году электромоторы применяли для привода колес уникального шасси ЗИЛ-135МШ, описанного далее, а специальные многоосные «электрические» ракетные шасси Минского автозавода представлены в следующих главах.

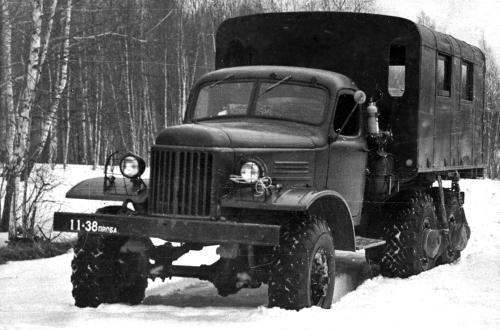

Опытный автомобиль ЗИЛ-157Э с электромоторами в ступицах задних колес. 1964 год
ЗИЛ-135В (9П116)
(1962 – 1965 гг.)
Самым необычным и самым секретным самоходным агрегатом, созданным совместными усилиями СКБ ЗИЛ и ОКБ-476 завода «Дзержинец», была ракетно-вертолетная пусковая установка (ВПУ) 9П116 (4x4), имевшая заводской индекс ЗИЛ-135В. В ней одновременно воплотились в жизнь как самые смелые и оригинальные технические находки и решения, так и столь же смелая, но нелепая идея скрытной доставки самоходной колесной машины по воздуху и десантирования ее посадочным способом в дальний тыл противника или в отдаленные труднопроходимые места для произведения оттуда единственного внезапного ракетного удара на расстояние до 270 км. Транспортировать ее предполагалось на внешней жесткой подвеске тяжелого вертолета Ми-10, известного как «летающий кран». Вместе с ним вся система получила наименование ракетно-вертолетный комплекс (РВК) или Ми-10РВК (9К74).
Установка 9П116 создавалась в соответствии с секретным ПСМ от 5 февраля 1962 года. В обязанности СКБ ЗИЛ входило общее проектирование, в результате которого были разработаны три варианта ВПУ. После отбора наиболее оптимальной версии в сентябре 1962 года на ЗИЛе построили первый макетный прототип. Завод «Дзержинец» занимался разработкой и изготовлением электрооборудования, а затем собрал еще три установки. На них впервые в отечественной практике была внедрена электрическая трансмиссия с четырьмя мотор-колесами и редукторами конструкции СКБ ЗИЛ. Уникальная самоходная машина представляла собой массивный обтекаемый несущий корпус-контейнер диаметром 1,8 м, установленный на четыре односкатных 20-дюймовых колеса и заряженный одной крылатой ракетой С-5В (4К95) длиной около 10 м и стартовой массой порядка 4 т. Спереди на нем помещалась широкая застекленная 2-местная кабина управления со стеклопластиковой облицовкой. По ее бокам и сзади находились силовой блок, электрогенератор постоянного тока, гидронасос и стеклопластиковые топливные баки, для доступа к которым с обеих сторон корпуса вели лестницы и решетчатые рабочие площадки. Ведущие электромотор-колеса ДТ-22 мощностью по 22 кВт с принудительной вентиляцией и понижающими планетарными редукторами получали электроэнергию от 120-киловаттного генератора ГЭТ-120 постоянного тока с приводом от компактного газотурбинного двигателя ГТД-350 конструкции ленинградского Завода имени В. Я. Климова. Этот силовой агрегат был создан для вертолета Ми-2, имел сухую массу всего 139,5 кг, длину – 1350 мм и развивал номинальную мощность 316 л.с. Все колеса крепились на корпусе жестко без подвески. Передние были управляемыми и устанавливались на вертикальных поворотных шкворнях, задние монтировали на концах подъемных стоек с электрогидравлическим управлением для приведения ВПУ в боевое наклонное положение. Установка могла самостоятельно передвигаться со скоростью 18 км/ч на расстояние до 40 км от места приземления и после проведения пуска ракеты возвращалась к вертолету, закреплялась на его подвеске и транспортировалась в обратном направлении.

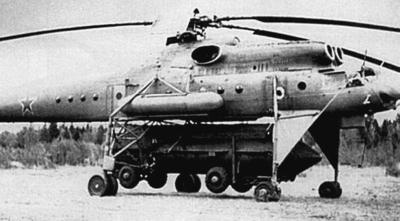

Ракетно-вертолетный комплекс Ми-10РВК с десантируемой пусковой установкой ЗИЛ-135В. 1963 год
Уникальная ракетная установка ЗИЛ-135В (9П116) с электромотор-колесами в боевом положении
Масса ВПУ без ракеты составляла около 5,5 т, полная – 12 т. Максимальная высота по кабине в транспортном положении – 3,3 м. Время приведения в боевое положение – 5 минут. Взлетная масса комплекса РВК достигала 44,6 т. С 1962 года ВПУ проходили испытания и доработку. Ведущим испытателем являлся И. И. Сальников, позднее – главный конструктор СКБ ЗИЛ. Все работы по машине 9П116 завершились в ноябре 1965 года в связи со снятием ракеты 4К95 с вооружения.
Аэродромная машина ЗИЛ САК
(1966 – 1968 гг.)
Это была необычная единичная продукция Московского завода – опытный автомобиль на специальном заднеприводном низкорамном шасси с электрической трансмиссией, разработанный в СКБ совместно с заводом «Дзержинец» и построенный в двух экземплярах. Он являлся самоходным авиатранспортабельным агрегатом системы аэродромного контроля (САК) для проведения предполетной подготовки и диагностики систем военных и гражданских летательных аппаратов. В конструктивном отношении уникальный автомобиль представлял собой двухсекционный дорожный автопоезд с колесной формулой 6x2. Тягачом являлась короткая и широкая машина с весьма нескладным (функциональным) цельнометаллическим кузовом с высотой расположения пола от поверхности земли всего 570 мм. Он снабжался рабочим местом для водителя, крупными окнами на боковых скосах крыши, одной передней и двумя задними распашными дверями и служил для размещения персонала и доставки спецоборудования общей массой до 1 т. В ступицы обоих задних односкатных колес с двухступенчатыми планетарными редукторами были встроены электромоторы ДТ-14 постоянного тока, а весь силовой блок помещался в кожухе на буксируемом одноосном прицепе. Он состоял из 180-сильного бензинового двигателя ЗИЛ-375, вращавшего электрогенератор ГЭТ-120, от которого ток напряжением 230 В через беззазорное сцепное устройство поступал на электромоторы тягача, а также служил для питания и проверки бортовых электрических систем самолетов и вертолетов. Изменение направления движения осуществлялось при помощи двух передних управляемых колеса от УАЗ-451. Автомобиль имел длину 5554 мм и снаряженную массу около 4 т, весь автопоезд – 8,8 м и 5,5 т соответственно. Максимальная скорость агрегата – 32 км/ч. Его испытания проходили на подмосковном военном аэродроме в Жуковском.
