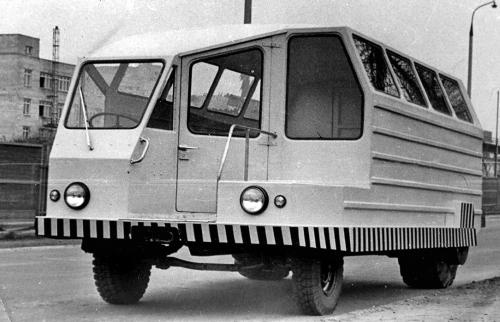

Агрегат аэродромного контроля САК с двумя задними электромотор-колесами. 1966 год
ВЕЗДЕХОДЫ С ПНЕВМАТИЧЕСКИМИ ДВИЖИТЕЛЯМИ
Короткий период увлечения советских ученых и конструкторов высокоэластичными движителями относился к поисковому этапу создания в 1960-е годы специальной автотехники двойного назначения для достижения высокой проходимости транспортных средств на грунтах с низкой несущей способностью, по заснеженной, песчаной и болотистой местности. Для этой цели на единственных отечественных опытных образцах устанавливали уникальные пневматические гусеницы с избыточным внутренним давлением воздуха или специальные бескамерные пневматические катки. Они представляли собой эластичные малослойные резинокордные оболочки бочкообразной формы с пониженным внутренним давлением, имевшие довольно сложную и тяжелую систему индивидуальных шестеренчатых приводов, именовавшихся гитарами, но зато позволяли отказаться от упругой подвески. Идея пневмокатков также пришла из США, где с начала 1950-х годов ее активно пропагандировала небольшая фирма «Роллигон» (Rolligon). С 1955 года воплощением ее в жизнь занималась компания «Фор Уил Драйв» (FWD), построившая несколько армейских вездеходов и автопоездов высокой проходимости на пневмокатках, которые служили для доставки стратегических ракет в пустынных регионах.
В СССР этой темой занимался в основном институт НАМИ и в меньшей степени – СКБ ЗИЛ. Итогом их деятельности стали экспериментальные полугусеничные машины НАМИ С-3 и С-3М с уникальными пневматическими гусеницами, легкий четырехкатковый вездеход ЗИЛ-132С и тяжелый восьмикатковый НАМИ-094. В свое время их считали наиболее оригинальными и просто революционными достижениями советской научно-технической мысли, но все заранее были обречены на неудачу. При этом машины на пневмокатках появились в СССР уже после того, как американская фирма «Фор Уил Драйв» в конце 1958 года прекратила свои работы в этом направлении, чуть не став банкротом. Нашим же специалистам, всегда ориентировавшимся на Америку, этот урок не пошел впрок, но привел к тому же результату. В реальности столь сложные, хрупкие и неповоротливые автомобили оказались неприспособленными для работы на местности и в итоге не оказали никакого влияния на весь дальнейший ход военно-технических разработок новой советской вездеходной автотехники.
НАМИ С-3/С-3М
(1962 – 1965 гг.)
В начале 1960-х годов НАМИ занимался весьма оригинальной и оптимистической темой пневмогусеничных движителей (пневматических гусениц), являвшейся составной частью разработок перспективных высокоэластичных систем для вездеходных транспортных машин. До тех пор идею таких гусениц разрабатывали в разных странах, но только в США были построены опытные военные транспортеры с многочисленными компактными пневмобаллонами, объединенными в гусеницы, заброшенные после первых же испытаний. На полугусеничных прототипах НАМИ использовались замкнутые армированные резиновые ленты с многочисленными пневматическими камерами с небольшим внутренним давлением (0,2 – 0,6 кгс/см2), установленные на обрезиненных ведущих и опорных катках. В их разработке принимали участие МВТУ имени Н. Э. Баумана и ленинградский завод «Красный треугольник», а за ходом работ наблюдали военные представители. В качестве базы использовался не оправдавший надежд 45-сильный полноприводный джип «Москвич-415». В 1962 году на первом полугусеничном прототипе С-3 вместо его задних колес был смонтирован многокамерный движитель с двумя сварными балансирными тележками и тремя двойными катками с ребордами и ведущими звездочками. Средний каток устанавливался на выходном валу заднего моста и цепными передачами передавал крутящий момент на два остальных. В 1965 году появился второй модернизированный вариант С-3М с усиленными пневматическими резинокордными гусеницами трапецеидального профиля и передними ведущими барабанами. Испытания машин проводились на асфальтовом покрытии и выявили высокую плавность и бесшумность хода. Скорость движения составляла 40 км/ч, но при ее увеличении машина становилась неуправляемой, гусеницы перегревались и спадали. На местности проходимость считалась удовлетворительной, но двигатель быстро перегревался. В снаряженном состоянии вездеходы С-3 и С-3М весили 1300 и 1450 кг соответственно, имели полную массу около 2 т и в самых благоприятных условиях на шоссе по прямой развивали 60 – 65 км/ч. После таких результатов о превращении утяжеленных, ненадежных и весьма хрупких машин в многоцелевые армейские полугусеничные джипы речи уже не шло.

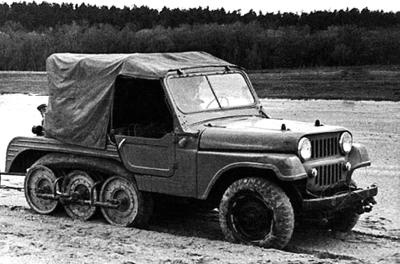

Полугусеничный вездеход С-3 с уникальными пневматическими гусеницами. 1962 год
ЗИЛ-132С
(1964 г.)
Краткая эпопея с высокоэластичными движителями не обошла стороной СКБ Московского автозавода. В феврале 1964 года к нескольким схожим разработками НАМИ оно добавило свой компактный макетный вездеход-тягач ЗИЛ-132С (4x4) с кабиной от грузовика ЗИЛ-164, короткой бортовой платформой и шестеренчато-карданным приводом обоих мостов. Он был выполнен на укороченном 104-сильном шасси ЗИЛ-157К с колесной базой 3850 мм, поставленном на четыре ведущих тонкостенных пневматических катка И-245 диаметром и шириной по 1000 мм. Его конструктивными особенностями являлись задний управляемый поворотный мост, отклонявшийся в разные стороны с помощью гидропривода, и барабанные тормоза с пневмоприводом, смонтированные только на передних колесах. Снаряженная масса машины составляла 5440 кг, колея обоих мостов – 1260 мм, радиус поворота – 8 м. Максимальная скорость на шоссе достигала 55 км/ч. Вездеход оказался столь тяжелым и трудно управляемым, что первые же испытания заставили его создателей отказаться от продолжения своих изысканий.

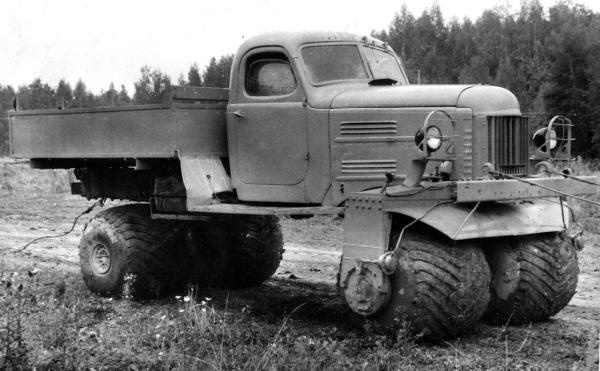

Экспериментальный вездеход ЗИЛ-132С на четырех пневматических катках. 1964 год
НАМИ-094 (ЭТ-8)
(1963 – 1964 гг.)
В 1960-е годы массивный 8-тонный вездеход НАМИ-094 (8x8) двойного назначения или экспериментальный транспортер ЭТ-8 на восьми ведуших пневматических катках считался олицетворением самого высокого полета отечественной научно-технической мысли и образцом для подражания при создании тяжелых машин высокой проходимости. В те времена мало кто знал, что он был довольно точной копией американского 212-сильного автомобиля М8-327-4 фирмы «Фор Уил Драйв» образца 1956 года, от которого позаимствовал не только все конструктивные идеи ходовой части, но и стиль кабины, выглядевшей еще более тяжелой и массивной. Советский макетный образец ЭТ-8, созданный под руководством Н. И. Коротоношко, снабжался 180-сильным двигателем ЗИЛ-375 и был оборудован двумя ведущими балансирными тележками с единой колеей (2040 мм). Каждая снабжалась четырьмя четырехслойными пневмокатками Я-194 Ярославского шинного завода диаметром и шириной по 1200 мм с пониженным внутренним давлением (0,1 – 0,2 кгс/см2). Привод осей катков с встроенными в них тормозными барабанами с гидроприводом осуществлялся шестеренчатыми «гитарными» механизмами, вмонтированными в корпуса-картеры колесных балансиров. Вездеход имел один симметричный блокируемый межтележечный дифференциал и еще два межбортовых. В отличие от американского прототипа он получил единый цельнометаллический корпус с вместительной угловатой 4-дверной кабиной и бортовой платформой с тентом. Колесная база машины составляла 7400 мм, ее центр тяжести находился на высоте 1140 мм. Для управления вездеходом со снаряженной массой 12 610 кг служили гидроцилиндры, отклонявшие переднюю тележку в нужную сторону, при этом минимальный радиус поворота достигал 15,5 м. Машина получилась слишком тяжелой (почти вдвое больше, чем весил американский вариант), малоподвижной, трудно управляемой, имела невысокую степень унификации с серийными автомобилями и не отвечала жестким военным требованиям. Сама по себе она развития не имела, но впоследствии послужила идейной основой вездеходных транспортеров НАМИ с шарнирно-сочлененной рамой и разными видами широкопрофильных шин.
