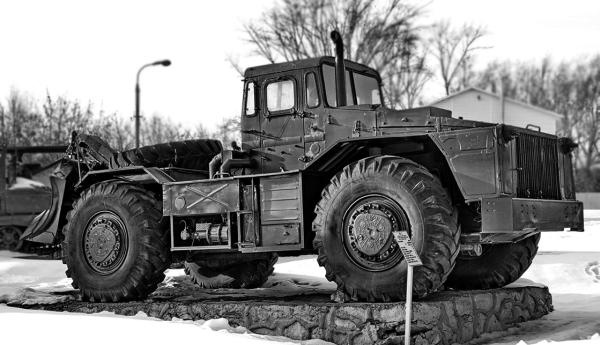

Длиннобазное шасси КЗКТ-538ДП для несения пассивного рабочего оснащения (здесь – ПКТ-2). 1967 год
Инженерное оборудование на шасси МАЗ/КЗКТ-538
Изначально для установки на задней навеске тягача МАЗ-538 были созданы две специальные инженерные машины с пассивным рабочими органами – многоцелевой колесный бульдозер-тягач БКТ с простым прямым отвалом и путепрокладчик ПКТ с плужным отвалом изменявшейся конфигурации. Впоследствии на модернизированных тягачах КЗКТ базировалось второе поколение более совершенного навесного оснащения, в том числе активное оборудование траншейной машины ТМК Дмитровского экскаваторного завода с задним роторным рабочим органом и передним отвалом. Такая техника состояла на вооружении инженерных и саперных подразделений Советской Армии, в батальонах мотострелковых и танковых дивизий, в частях по оборудованию фронтовых пунктов управления. В небольших количествах она поступала также в армии ряда соцстран.
БКТ – многоцелевой бульдозерный колесный тягач на шасси МАЗ-538 применялся для отрыва различных войсковых инженерных коммуникаций, траншей, котлованов, очистки больших территорий и проведения других землеройных операций на разных типах грунтов. Его рабочим органом являлся прямой отвал шириной 3,3 м заднего расположения. Производительность БКТ при разных операциях колебалась от 60 до 100 кубометров грунта в час. В снаряженном состоянии машина массой 17,6 т могла работать на подъемах и спусках величиной до 25º и на склонах до 12º. На длиннобазном шасси КЗКТ-538ДП монтировали более эффективную бульдозерную машину БКТ-РК2 с отвалом переднего расположения, тяговой лебедкой с анкерным устройством и задним поворотным пятизубым рыхлителем-корчевателем для работы на самых тяжелых грунтах, в том числе с промерзанием на глубину до 15 см. Ее максимальная производительность увеличилась до 120 м3/ч. Запас хода составил 800 км.

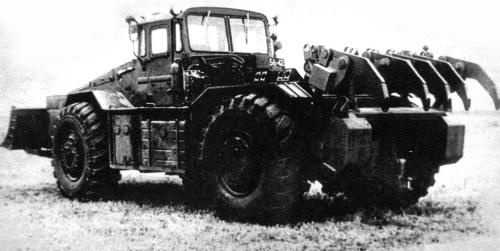

Бульдозерная машина БКТ-РК2 с задним рыхлителем-корчевателем на шасси КЗКТ-538ДП
ПКТ – путепрокладочный колесный тягач (путепрокладчик) на шасси 538 служил для прокладки на местности колонных путей сообщения, постройки, ремонта, расчистки и планировки грунтовых дорог, отрыва элементов дорожного полотна, а также для проведения общих землеройных и строительных работ. В отличие от бульдозера БКТ был оборудован трехсекционным плужным отвалом с гидравлическим регулированием положения двух откидных боковых секций (крыльев), шарнирно закрепленных на его средней части. Перед отвалом или позади него устанавливалась стальная лыжа для ограничения степени заглубления в грунт и разгрузки гидроцилиндров навески. В зависимости от взаимного положения крыльев и вида выполняемых работ ширина захвата составляла 3,2 – 3,8 м, производительность – до 10 км проложенных путей в час, на землеройных операциях – до 80 м3/ч. Снаряженная масса ПКТ – 19,4 т. На шасси 538ДП монтировали оборудование модернизированного путепрокладчика ПКТ-2, способного расчищать местность от кустарников, корчевать пни и валить деревья диаметром до 25 см. Его максимальная производительность при перемещении грунта возросла до 160 м3/ч, собственная масса – до 23 т.
ТМК-2 – роторная колесная траншейная машина на шасси 538ДК с дублированной системой запуска двигателя использовалась для отрывания на земляных и песчаных грунтах войсковых траншей, рвов и ходов сообщения различного профиля глубиной 1,1 – 1,5 м и шириной на разных уровнях от 0,9 до 1,5 м. Ее многоковшовое экскаваторное оборудование с метательным устройством отбрасывания выкопанного грунта на обе стороны устанавливалось на мощной параллелограммной конструкции с подъемными гидроцилиндрами и имело карданный привод от коробки отбора мощности шасси. В его передней части было смонтировано вспомогательное бульдозерное оснащение от гусеничной машины БТМ. Производительность ТМК-2 в зависимости от вида выполняемых работ находилась в довольно широких границах – от 80 до 400 м траншеи в час. Ее снаряженная масса достигала 27,2 т. Габаритные размеры в транспортном положении с поднятым землеройным оборудованием – 9745x3330x4175 мм, длина и высота при отрывании 1,5-метровой траншеи – 12 215 и 3100 мм соответственно. Машина могла уверенно работать на подъемах крутизной до 12º и при 8-градусном крене. Средний расход топлива составлял 50 л на 100 км, запас хода – 500 км, время перевода из транспортного положения в рабочее – 3 минуты.

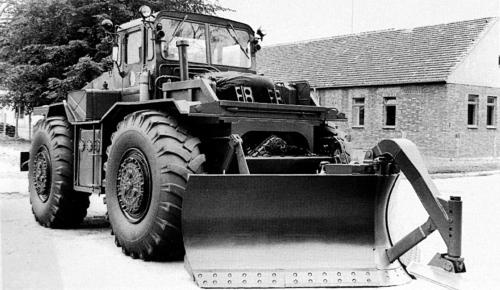

Путепрокладчик ПКТ на базе МАЗ-538 с изменяемым положением крыльев плужного отвала. 1965 год

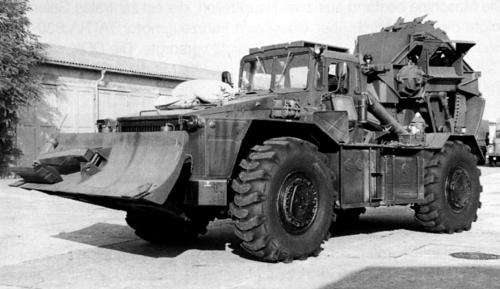

Многоковшовый роторный экскаватор-траншеекопатель ТМК-2 на шасси КЗКТ-538ДК. 1986 год
СПЕЦИАЛЬНЫЕ ТРЕХОСНЫЕ ВЕЗДЕХОДЫ И ШАССИ
С легкой руки конструктора В. А. Грачева все советские серийные и мелкосерийные трехосные военные вездеходы и специальные шасси для ракетного вооружения с колесной формулой 6x6 представляли собой достаточно передовые плавающие машины с герметичными корпусами, равномерным расположением мостов и исключительно бортовой системой передачи мощности. В стенах ЗИЛа собрали лишь небольшую долю такой техники для Военно-Воздушных Сил СССР, а длительный период серийного производства двух типов спецшасси для мобильных зенитных и тактических ракетных комплексов пришелся на Брянский автозавод. При этом следует еще раз отдать должное их создателям: в те времена за рубежом не существовало сходных по концепции, общей конструкции и эффективности автомобильных транспортных средств военного назначения, выпускавшихся крупными партиями. Недаром секретные отечественные трехосные ракетные системы в 1970-е годы вызвали на Западе замешательство, которое можно было истолковать как скрытое признание мирового приоритета советского ВПК.
ПОИСКОВЫЕ АМФИБИИ МОСКОВСКОГО АВТОЗАВОДА
В начале 1960-х годов, когда выпуск четырехосных шасси был передан с ЗИЛа на Брянский автозавод, перед заводским СКБ всерьез встал вопрос выживания и сохранения своих опытно-конструкторских наработок, которые могли бы воплотиться в новых передовых видах вездеходной техники. Такая ниша неожиданно нашлась в советских Военно-Воздушных Силах, остро нуждавшихся в мобильных средствах высокой проходимости для поиска и обнаружения возвращаемых с орбиты спускаемых космических аппаратов «Союз» и доставки их вместе с экипажами с места приземления или приводнения в район базирования. Они должны были обладать «абсолютной проходимостью» по любой местности, форсировать водные преграды и эффективно работать в самых сложных погодных условиях, в любое время суток и проникать в самые глухие места, где не могли приземляться самолеты и даже вертолеты. Кроме того, новые машины должны были иметь достаточную грузоподъемность и вместимость для транспортировки возвращаемого аппарата, доставки космонавтов в специальных креслах или на носилках с медицинским обеспечением в пути, членов собственного экипажа и специального оборудования, а также отвечать жестким ограничениям по массе и габаритам, обеспечивать возможность транспортировки вертолетом Ми-6 или самолетом Ан-12. Разработка такой техники была инициирована главным конструктором ракетно-космических систем С. П. Королевым и поручена руководству ВВС СССР, в ведении которых находилась космическая поисково-спасательная служба. Головным исполнителем был избран ЗИЛ в лице своего СКБ под руководством В. А. Грачева. Так в 1966 году в программе завода появилась оригинальная трехосная плавающая поисково-эвакуационная машина ПЭУ первого поколения, на смену которой в 1970-е годы пришла вторая более совершенная гамма поисково-спасательных автомобилей «Синяя птица». Все эти машины с большой натяжкой можно отнести даже к мелкосерийной продукции, так как за 25 лет их общий выпуск едва превысил 40 экземпляров.
