Плавающие машины «Синяя птица» завершили славную почти 40-летнюю эпоху существования легендарного СКБ Московского завода имени Лихачева и создания там уникальных полноприводных автомобилей военного назначения. В 1992 году Производственное объединение «МосавтоЗИЛ» приватизировали и переименовали в Акционерное Московское Общество «Завод имени И. А. Лихачева» (АМО ЗИЛ), которое в условиях полного отсутствия военных заказов было вынуждено пересматривать всю свою техническую политику. СКБ Грачева сначала преобразовали в ОГК-СКБ, а в конце 1990-х – в Отдел главного конструктора по спецтехнике (ОГК СТ), в ведении которого осталась разработка пожарных и коммунальных машин, а также модернизация комплекса «Синяя птица».
ПЛАВАЮЩИЕ ШАССИ БРЯНСКОГО АВТОЗАВОДА
О существовании Брянского автомобильного завода в СССР знали немногие: его легальной продукцией являлись тяжелые промышленные гусеничные тракторы Т-140 и Т-180, затем – трубоукладчики Д-804, в целом не получившие особо широкого распространения в народном хозяйстве. Тем не менее с момента основания на БАЗе, носившем второе засекреченное наименование п/я Р-6753, незаметно для посторонних глаз проводилась активная работа по проектированию и серийному производству специальных сухопутных и плавающих трех– и четырехосных военных шасси высокой проходимости оригинальной и нетрадиционной для своего времени конструкции, служивших в первую очередь для монтажа ракетных комплексов.
Брянский автозавод был основан 4 июня 1958 года на базе тракторного производства Бежицкого сталелитейного завода (БСЗ). Первоначально он являлся филиалом московского предприятия ЗИЛ по производству ведущих мостов, раздаточных коробок, лебедок, балансирных подвесок и запасных частей к серийным грузовикам ЗИЛ-131, но уже со следующего года фактически превратился в его отделение по выпуску специальной военной автомобильной техники. Первой продукцией БАЗа были бронетранспортеры БТР-152В1 и амфибии ЗИЛ-485А, ранее собиравшиеся в Москве. Толчком к дальнейшему развитию армейской автотехники послужило создание в Брянске в 1960 году собственного специального закрытого КБ, а затем и самостоятельного спецпроизводства. Летом 1961 года там был построен первый собственный автомобиль БАЗ-930 с четырьмя ведущими мостами, но надежд он не оправдал, и впоследствии в Брянск из Москвы было переведено производство четырехосных ракетных шасси серии ЗИЛ-135, впоследствии ставших его основой продукцией. В середине 1960-х СКБ БАЗ приступило к самостоятельному проектированию второго принципиально нового ряда трехосных полноприводных плавающих корпусных шасси. В их конструкции также нашли отражение традиционные для тех пор компоновки и конструктивные решения, разработанные в СКБ ЗИЛ. В первую очередь к ним относилась схема с тремя равномерно разнесенными ведущими мостами, крайними управляемыми парами колес и бортовой трансмиссией, обеспечивавшая машинам живучесть при выходе из строя одного из мостов или одного-двух колес. На таких шасси в Брянске была создана первая «легкая» военная гамма – пусковые установки зенитно-ракетного комплекса «Оса» и тактической ракетной системы «Точка», а также самоходные средства их обеспечения. Они базировались на трехосных шасси заднемоторной серии БАЗ-5937/5939 и среднемоторной 5921/5922 соответственно. В конце 1970-х появилась самая оригинальная трехосная машина БАЗ-5947 с одним задним и двумя сближенными передним мостами, но ее основой являлось уже новое четырехосное семейство «Основа».
БАЗ-5937/5939
(1969 – 1990 гг.)
Исходной точкой истории первого трехосного семейства специальных автомобилей-шасси БАЗ считается ПСМ от 27 октября 1960 года о создании автономного мобильного всепогодного зенитного ракетного комплекса (ЗРК) с шифром «Эллипс», который в конце того же года был заменен на более известный код «Оса». Он должен был служить для обнаружения воздушных объектов в движении и поражения с коротких остановок целей, летящих на высотах до 5 км со скоростью 420 м/с и на дальностях от 1,5 до 10 км. Для повышения оперативности и мобильности все его элементы планировалось устанавливать на самоходных плавающих шасси, способных преодолевать труднопроходимую местность и небольшие водные преграды. Кроме того, их предполагалось приспособить к ведению боевых действий во всех климатических зонах и на высотах до 3500 м над уровнем моря. Техническое задание на основные элементы и параметры нового ЗРК было разработано в 1961 году, и в дальнейшем сразу на нескольких советских предприятиях начались длительные поисковые разработки самых оптимальных конструкций будущей ракетной системы и наиболее приемлемой для нее плавающей базы, занявшие еще несколько лет.
После неудач с практическим применением под комплекс «Оса» полноприводных трех– и четырехосных бронемашин Московского, Горьковского, Кутаисского и Мытищинского заводов в 1966 году президиум Совета Министров СССР по военно-промышленным вопросам принял решение о передаче полномочий на разработку облегченного плавающего шасси Брянскому автозаводу. В том же году отдел главного конструктора БАЗа приступил к проектированию трехосных заднемоторных корпусных амфибий, приспособленных к несению боевого дежурства практически в любых условиях, к доставке по железной дороге и транспортировке самолетами Ил-76 и Ан-22. В их состав входили специализированные заднемоторные шасси с механической трансмиссией и бортовой схемой раздачи мощности по образцу четырехосных машин ЗИЛ-135ЛМ, узкой одноместной кабиной и небронированными несущими корпусами различной планировки и комплектации: БАЗ-937 для пусковой установки, БАЗ-938 для размещения средств технического обслуживания и БАЗ-939 для транспортно-заряжающей машины (ТЗМ). В процессе разработки и заводских испытаний их индексы дополнили цифрой 5, и впоследствии на серийной продукции они имели вид 5937, 5938 и 5939. В разные временные периоды работы над ними последовательно проводили в СКБ под руководством главных конструкторов Р. А. Розова, с 1967 года – Д. В. Петровского и с 1968 года – И. Л. Юрина. Ведущими конструкторами по трем типам шасси являлись соответственно В. В. Лазарев, И. В. Гринченко и В. Т. Авершин.

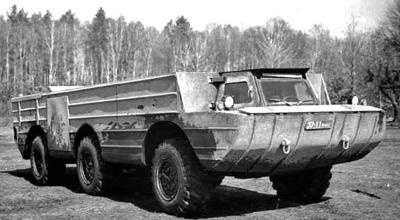

Прототип плавающего шасси БАЗ-937 (6x6) для зенитного комплекса 9К33 «Оса». 1969 год
Главной конструктивной особенностью и наиболее трудоемкими элементами всех шасси, существенно затянувшими процесс их внедрения, являлись первые в СССР несущие стальные герметизированные водоизмещающие корпуса коробчатого сечения полузакрытого типа с гладким днищем, давшие свое название всей системе корпусных автомобилей. Внутри них имелись три отсека – переднее отделение управления без дверей с входным люком в крыше, средний боевой отсек и задний моторный. В конструкцию корпусов входило более 1000 стальных элементов, вручную соединенных между собой сваркой и уплотненных губчатой резиной, оклеенной водонепроницаемой тканью. Наружная обшивка выполнялась из гофрированного металла толщиной 2 мм, изнутри отсеки облицовывали панелями толщиной 1 – 4 мм. Легкая крыша задних отсеков была съемной и крепилась к боковинам защелками. Для дополнительного повышения прочности корпусы оборудовали встроенной лонжеронной рамой из стальных Z-образных профилей, усилителями толщиной 3 – 4 мм и ребрами жесткости. Готовые изделия проходили предварительную проверку на герметичность путем пролива сварных швов керосином, а затем их заполняли водой и выдерживали в специальной ванне. В отличие от традиционных рамных конструкций, они обладали повышенной прочностью и меньшей собственной массой, обеспечивали плавное протекание водяных потоков со всех сторон корпуса и соответственно приводили к сокращению потерь на преодоление сопротивления водной массы и повышению скорости передвижения на плаву.
