В 1966 – 1967 годах была собрана небольшая партия 9-тонных народнохозяйственных грузовиков 135Л4 с цельнометаллической грузовой платформой с надставными деревянными решетчатыми бортами. Они были рассчитаны на эксплуатацию в сложных дорожных и климатических условиях Урала, Сибири и Якутии при строительстве нефтепроводов и высоковольтных линий электропередач (ЛЭП). В их задачу входила транспортировка крупногабаритных металлических опор ЛЭП и работа в составе поисково-спасательных служб. В 1968 году на шасси 135Л4 в 21 НИИИ были разработаны внешние съемные бронированные экраны моторного отсека и кабины для предохранения экипажа и жизненно важных агрегатов от воздействия ядерного оружия массового поражения. Несколько вариантов такой навески собрали на заводе № 38.
Базовая машина ЗИЛ-135Л, превратившаяся в Брянске в серийный ЗИЛ-135ЛМ, проектировалась с единственной целью монтажа СПУ 9П113 нового тактического ракетного комплекса (ТРК) 9К52 «Луна-М», который пришел на смену предыдущей системе 2К6 «Луна». Еще в 1964 году она была установлена на нескольких шасси из первой пробной партии. Все они снабжались системой гидропривода для подъема лонжеронной пусковой стрелы в боевое положение, четырьмя откидными винтовыми домкратами, аппаратурой предстартовой подготовки и пуска, автономными системами электроснабжения, жизнеобеспечения, средствами связи, ночного видения, навигации и обязательной бронезащитой лобового стекла, откидывавшейся на короткий капот. Источником электроэнергии являлся автономный бензиновый генератор, размещавшийся в кожухе с левой стороны шасси между третьим и четвертым мостами. На этом же месте справа помещался поворотный стол стрелового гидрокрана грузоподъемностью 2,6 т с открытым пультом управления для оператора, служивший для самостоятельной перегрузки ракет и боеголовок.
Базовое шасси ЗИЛ-135ЛМ с пусковой установкой 9П113 комплекса 9К52 «Луна-М». 1971 год
Шасси ЗИЛ-135ЛТМ для транспортно-заряжающей машины 9Т29 комплекса «Луна-М». 1964 год
Для экспорта в страны с тропическим климатом доработанный вариант шасси имел индекс 135ЛМТ (ЛМ-тропик) и отличался применением герметизированного электрооборудования, усиленной системы охлаждения и песочной окраской. Вместе с ним в программу вошло специальное шасси 135ЛТМ с двумя аккумуляторами (вместо четырех на базовой машине) и измененной конструкцией крепления крышек моторного отсека, служившее для монтажа оснащения транспортно-заряжающей машины (ТЗМ) 9Т29 комплекса «Луна-М». В ее комплект также входили бензоэлектрический генератор и выносные домкраты, а также ложементы для трех ракет, причем для проведения перегрузочных работ использовался гидрокран пусковой установки. В 1968 году на машинах 135ЛМ и 135ЛТМ также были созданы пробные внешние защитные экраны для кабины и моторного отсека. Выпуск системы «Луна-М» для нужд Советской Армии был прекращен в 1972 году, когда ее заменил ТРК «Точка» на новом трехосном шасси, что поставило под вопрос целесообразность дальнейшего изготовления «коротких» шасси 135-й серии. Эта проблема вскоре разрешилась путем расширения экспортных поставок ТРК «Луна-М» на модернизированном шасси 135ЛМП, которое было разработано для новой системы залпового огня «Ураган».
Прототип модернизированного облегченного шасси 135ЛМП универсального назначения был построен в феврале 1972 года и принят на вооружение в 1975-м. От прежних машин этот вариант отличался новыми телескопическими амортизаторами в подвеске, более мощным пневматическим усилителем в тормозной системе и отопителем кабины повышенной эффективности. Его главным внешним отличием являлся кожух с дополнительным оснащением, вынесенный на переднюю облицовку кабины, а на поздних выпусках 135ЛМП появились укрупненные зеркала заднего вида, двухцветные стекла габаритных огней и боковые повторители указателей поворота. Это шасси применяли в основном для монтажа новой СПУ 9П140 наиболее мощной на тот момент реактивной системы залпового огня (РСЗО) 9К57 «Ураган». По сравнению с моделью 135ЛМ снаряженная масса шасси 135ЛМП сократилась на 700 кг (до 10,2 т), полная составила 19,6 т. Контрольный расход топлива повысился до 100 л на 100 км, запас хода снизился до 520 км.

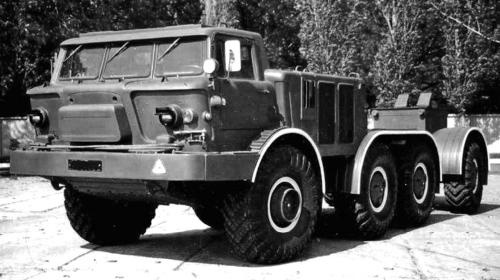

Серийное модернизированное многоцелевое спецшасси ЗИЛ-135ЛМП. 1975 год
Ракетный комплекс «Луна-М» (1964 – 1986 гг.)
Прототип пусковой установки ТРК «Луна-М» был разработан зимой 1960 года в ОКБ завода «Баррикады» под руководством Г. И. Сергеева. В соответствии с ПСМ от 16 марта 1961 года уже в апреле собрали первый макетный образец СПУ «Луна-М» (Бр-231), через месяц установленной на опытном шасси ЗИЛ-135Л. Только в марте 1964 года на испытания поступила «настоящая» пусковая установка 9П113 комплекса 9К52 «Луна-М» с перегрузочным краном, автономным электропитанием и экипажем из семи человек, также базировавшаяся на автомобиле 135Л. После испытаний она была принята на вооружение 6 августа 1964 года, но в связи с пертурбациями с переделкой шасси 135Л в 135ЛМ и организацией его выпуска на БАЗе процесс внедрения ТРК «Луна-М» непростительно затянулся на 3,5 года, считая от момента сборки первого образца. Его созданием военные попытались устранить недостатки гусеничного ракетного комплекса 2К6 «Луна» на базе плавающего танка ПТ-76, принятого на вооружение в 1961 году и обладавшего недостаточной мобильностью и плавностью хода. Первые серии колесного варианта «Луна-М» появились лишь в конце 1964 года с началом промышленного изготовления шасси ЗИЛ-135ЛМ в Брянске. В отличие от гусеничных машин более мягкая подвеска автомобиля снижала удары и перегрузки боевой части, совершенно недопустимые при работе с ядерными зарядами.

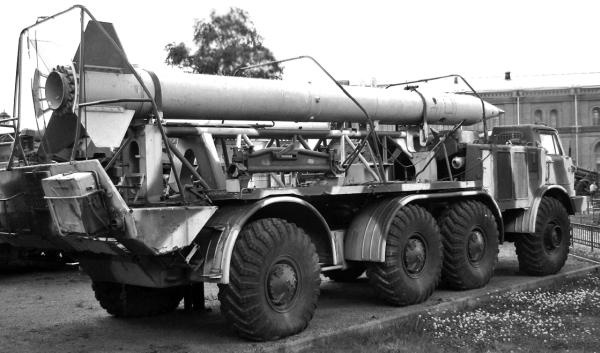

Мобильная пусковая установка 9П113 комплекса 9К52 «Луна-М» на шасси ЗИЛ-135ЛМ. 1964 год
Комплекс «Луна-М» предназначался для стрельбы осколочно-фугасными, ядерными, химическими и иными неуправляемыми одноступенчатыми твердотопливными ракетами серии 9М21 диаметром 544 мм, длиной 9,0 – 9,4 м, стартовой массой 2,4 – 2,5 т и дальностью полета от 15 до 68 км. Их разработкой занимался московский НИИ № 1 (с 1966 года – Московский институт теплотехники – МИТ). Для поддержания заданного температурного режима ядерных боеголовок в комплект СПУ входили термочехлы с электрическим обогревом и автоматическим датчиком-регулятором температуры. На СПУ помещались также сиденья для боевого расчета, откидные рабочие площадки, запасные канистры и огнетушители. Установка 9П113 имела собственную массу 14 890 кг и боевую (с ракетой) – 17 560 кг. Габаритные размеры – 10 690x2800x3350 мм. Ее допустимая скорость передвижения по шоссе составляла 60 км/ч. Вся конструкция была рассчитана на 200 гарантированных запусков ракет.
