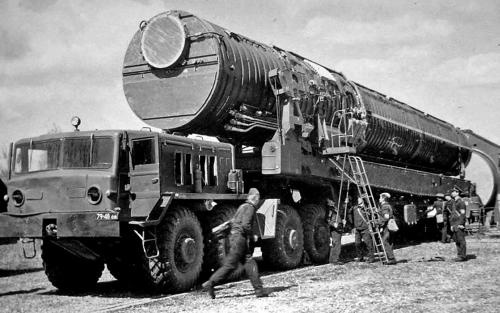

Полуприцепная машина УТПК-1 для установки стратегических ракет серии УР-100. 1975 год

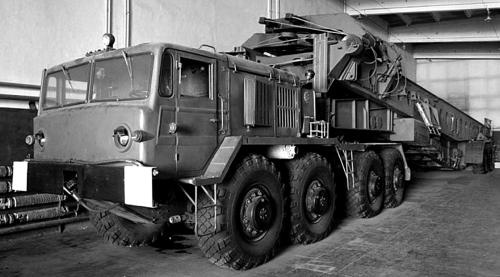

Установщик 15У164 для монтажа ракет Р-36М
Для перевозки ТПК с 24-метровыми ракетами модернизированных серий МР-УР-100 и МР-УР-100 УТТХ использовался унифицированный трехосный длиннобазный ТПА с тягачом МАЗ-537Е и электропитанием от генератора автомобиля или от внешней сети. Он был оборудован шестью односкатными управляемыми колесами уменьшенного диаметра, четырьмя задними гидравлическими опорами, низкобортными боковыми решетчатыми рамами-ограждениями с маскировочным тентом и сварным основанием с продольным рельсовым путем. Эта конструкция являлась типичным отражением внедрения системы бескрановой перегрузки ракеты, которая через открытую заднюю секцию полуприцепа загружалась горизонтальным способом со складских эстакад или из вагонов и доставлялась на монтажную площадку, где ее перемещали назад и монтировали на пристыкованном установщике. Габаритные размеры ТПА составляли 40 900x3850x4550 мм, масса без ракеты – 43,75 т. Боевой расчет – четыре человека.
Для доставки и перегрузки частей многоступенчатых межконтинентальных ракет Р-36М и Р-36 УТТХ длиной 34,3 м и стартовой массой 210 – 211 т применялся специальный агрегат 15Т145М с тягачом МАЗ-537Д и открытым длиннобазным пятиосным 36-тонным полуприцепом-шасси, имевший оригинальную колесную формулу 18x16. Для транспортировки 211-тонной ракеты Р-36М2 (15А18М) шахтного комплекса 15П018М «Воевода», принятой на вооружение в 1989 году, служил модернизированный вариант 15Т145МД. Оба агрегата представляли собой пространственную решетчатую конструкцию с длинным задним свесом и проложенными вдоль нее рельсами, опиравшуюся передком на седельно-сцепное устройство и своей средней лонжеронной частью – на специальный односкатный 10-колесный ход. Управление всеми колесами осуществлялось системой гидроприводов, для питания которых на тягаче был смонтирован гидронасос с приводом от коробки отбора мощности. Две пары крайних ведущих колес имели встроенные электромоторы, получавшие энергию от дополнительного генератора переменного тока, также смонтированного на автомобиле. В комплект ТПА входили приборы наведения при погрузочно-загрузочных операциях, лестницы и смотровые площадки, специальные чехлы и радиостанция Р-148. Общие габариты агрегата – 40 950x3850x5600 мм, полная масса – 125 т.

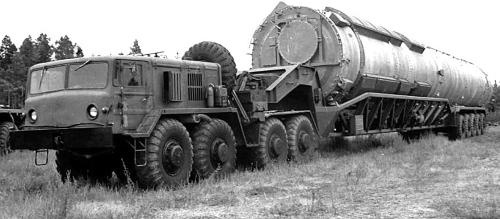

Тягач МАЗ-537Д с пятиосным транспортером 15Т145МД для доставки ракет Р-36М2. 1989 год
Сходный по общей концепции с моделью УТПК-1 тяжелый установщик УТПК-2 (15У165) с тягачом МАЗ-537Е применялся для монтажа в ШПУ контейнера с самой совершенной советской межконтинентальной баллистической ракетой РТ-23 УТТХ (15Ж60) длиной 23,4 м и стартовой массой 104,5 т. Она была разработана днепропетровским КБ «Южное» и входила в состав шахтного варианта 15П060 ракетного комплекса «Молодец», поставленного на боевое дежурство в августе 1988-го и принятого на вооружение в 1990 году. По Договору СНВ-2 ракета имела обозначение РС-22. Новый установщик представлял собой длиннобазный двухосный полуприцеп с несущим лонжеронным основанием и пространственной сварной подъемной системой (кран-балкой) с тросовыми лебедками и нескольким гидроцилиндрами для проведения всех погрузочно-разгрузочных операций, подъема ТПК с ракетой в вертикальное положение над открытой шахтой и помещения ее в ШПУ. Под его рамой помещались четыре двускатных опорных колеса малого диаметра на балансирной подвеске, блок управления, средние и задние гидроопоры. Для маскировки установщик был оборудован облегченным закрытым кузовом (внешней облицовкой), собранным из плоских модульных панелей, игравших также роль теплоизолятора. Погрузка ракеты с ТПА 15Т284 производилась через его заднюю торцевую стенку с несколькими откидными панелями и брезентовой завесой. Габаритные размеры комплектного установщика в транспортном положении – 29 900x4240x5670 мм. Масса полуприцепа – 80,9 т, всего автопоезда – 102,5 т.

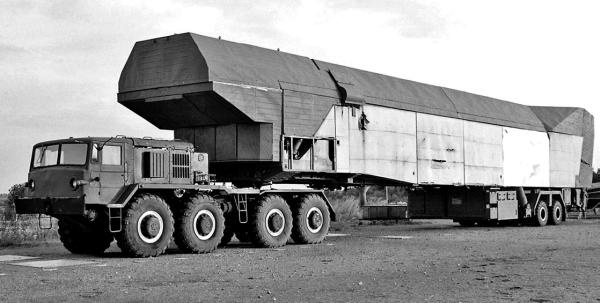

Тяжелый автопоезд УТПК-2 (15У165) для установки 105-тонной ракеты РТ-23 УТТХ. 1990 год
Наиболее солидный четырехзвенный транспортно-перегрузочный автопоезд 15Т284 служил для доставки из хранилищ и загрузки на машину УТПК-2 контейнера с баллистической ракетой РТ-23 УТТХ. В его состав входили два тягача МАЗ-537Е и специальные активные четырехосный полуприцеп для транспортировки ракеты и промежуточная четырехосная седельно-подкатная тележка. Головной седельный тягач-лидер оснащался генераторной станцией, гидравлическими насосами, компрессором, пневматическими баллонами, дополнительными топливными баками и другими специальными средствами. Задний бортовой тягач-толкач с собственным электрогенератором служил для дополнительного питания агрегатов автопоезда и создания дополнительного тягового усилия при передвижении всей системы в усложнившихся дорожных условиях, например, в процессе прохождения небольших подъемов трассы. Кроме того, в его кузове размещали сцепные приспособления, подъемное устройство и комплект запчастей, а через дышло проходили электрические кабели и система синхронизации работы моторов обоих тягачей. Основой ТПА являлся длиннобазный полуприцепной агрегат с высоким крытым теплоизолированным кузовом с задними дверями и продольными рельсовыми направляющими для бескрановой перегрузки ТПК, боковыми пультами управления и площадками обслуживания. Своим передним сцепным устройством он опирался на короткую промежуточную тележку, которая в свою очередь соединялась с седельным опорным приспособлением тягача и воспринимала часть огромной массы сверхтяжелого ракетовоза. Каждый активный полуприцепной агрегат снабжался четырьмя четырехколесными тележками с двумя парами односкатных ведущих колес от грузовика КрАЗ-255Б, между которыми устанавливали продольные тяговые электромоторы с системой вентиляции, приводившие угловые и бортовые редукторы наружных и внутренних колес. Каждая тележка подвешивалась на независимой балансирной системе с индивидуальными продольными качающимися рычагами и объединенными на каждую пару колес наклонными гидропневматическими амортизаторами. Таким образом, на ТПА в общей сложности насчитывалось 48 колес, из них 32 на полуприцепах и 16 на тягачах. Вместо ТПК на полуприцепе мог устанавливаться прямоугольный корпус-контейнер с оборудованием шахтного командного пункта 15В223А. Снаряженная масса автопоезда составляла 135 т, максимальная с установленными ракетой и ТПК – 261 т. Полная габаритная длина всей системы с двумя тягачами – 49,9 м, без заднего тягача – 35,6 м, ширина – 4550 мм, высота без груза по кузову – 5800 мм. На шоссе этот уникальный ТПА с полной нагрузкой мог передвигаться со скоростью 40 км/ч, по дорогам пятой категории – 20 км/ч. Его боевой расчет включал семь человек. В ходе развертывания шахтного комплекса «Молодец» транспортно-перегрузочный автопоезд 15Т284 был построен как минимум в 2 – 3 экземплярах и стал самым крупным и тяжелым советским колесным агрегатом военного назначения с несамоходными прицепными звеньями.
