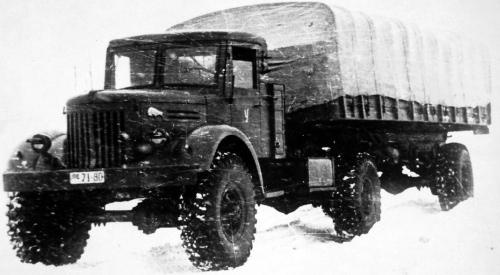

Автопоезд с седельным тягачом МАЗ-502В и полуприцепом с механическим приводом. 1962 год

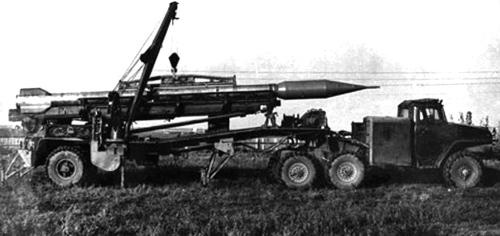

Седельный тягач «Урал-375» с активным полуприцепом и ракетной системой «Луна». 1960 год
Работы Минского автозавода в этом направлении сначала ограничивались постройкой в начале 1960-х опытного образца автопоезда с дооборудованным 130-сильным седельным тягачом МАЗ-502В, работавшим с активным одноосным полуприцепом с механическим приводом обоих колес. Он был выполнен на базе 12,5-тонного полуприцепа МАЗ-5245Б и служил как для транспортировки военных грузов, так и доставки 52 человек личного состава. В последующие годы завод собирал тяжелые активные автопоезда на базе своих многоосных тягачей.
Параллельно с ЗИЛом разработкой полноприводных автопоездов занимался Уральский автозавод из Миасса. Между тем первый активный поезд с доработанным автомобилем «Урал-375» и одноосным полуприцепом с управляемыми колесами был разработан в 1959 – 1960 годах конструкторами 21 НИИИ и построен на сталинградском военном заводе «Баррикады» (п/я А-3681). Он служил для монтажа опытной пусковой установки Бр-230 (9П13) тактического ракетного комплекса (ТРК) «Луна» с направляющими С-123А, тросовым краном-перегружателем и термочехлом для боеголовки. Комплектная система была готова в сентябре 1960 года и прошла пробные стрельбы на полигоне «Ржевка» под Ленинградом, но оказалась очень недолговечной. Ее ходовая часть быстро разрушилась, и решение о дальнейшей доработке ракетных систем было принято в пользу четырехосного шасси ЗИЛ-135. По заказу Минобороны СССР Уральский автозавод приступил к самостоятельному созданию таких автопоездов в начале 1960-х годов с использованием специального тягача «Урал-380» и собственного активного полуприцепа «Урал-862».
В 1975 – 1976 годах на Кременчугском автозаводе во время проектирования, испытаний и доводки нового семейства армейских грузовиков КрАЗ-260 на базе пробных версий тягачей 260В также были построены опытные седельные варианты КрАЗ-260ВМ с активными двухосными полуприцепами. Впоследствии для вооруженных сил завод собрал небольшие серии специальных седельных тягачей 260Д и 260ДМ для эксплуатации в составе активных армейских автопоездов.
ЗИЛ-137
(1963 – 1978 гг.)
Войсковой автомобильный поезд ЗИЛ-137 с гидростатическим приводом колес полуприцепа являлся самым передовым достижением советской военно-автомобильной промышленности в этой области. По общей конструкции он представлял развитие первого экспериментального образца 1960 года с тягачом ЗИЛ-157В. В процессе доработок тягач будущего автопоезда, унифицированный с автомобилем ЗИЛ-131, носил индекс 2Э131, а два основных типа полуприцепов – 3Э131 и 4Э131. Впоследствии ему был присвоен собственный индекс ЗИЛ-137. Автопоезд состоял из специального седельного тягача ЗИЛ-137Т, выполненного на агрегатах серийной 150-сильной машины ЗИЛ-131В, и одного из двух типов двухосных 7,2-тонных полуприцепов-шасси – стандартного ЗИЛ-137А и варианта ЗИЛ-137Б с удлиненным на полметра задним свесом безбортовой грузовой платформы.
От серийного седельного тягача ЗИЛ-137Т отличался двухдисковым сцеплением и установкой гидравлического насоса с приводом от коробки отбора мощности. Он обеспечивал передачу на полуприцеп по одному гибкому трубопроводу гидравлической жидкости высокого давления (до 150 кгс/см2). Рабочее масло подавалось на гидромотор, а от него крутящий момент через понижающий редуктор и карданные валы передавался на мосты полуприцепа на рессорной подвеске с барабанными тормозами, унифицированные с задней тележкой автомобиля. Обратно отработанная жидкость возвращалась к гидронасосу по второму шлангу. При помощи электропневматической системы гидропривод включался автоматически при разгоне и эксплуатации на местности, что соответствовало работе на двух низших ступенях коробки передач и включении понижающей передачи в «раздатке», а также при движении задним ходом. Все колеса автопоезда имели единую колею 1820 мм и оснащались объединенными тормозной системой и регулированием внутреннего давления воздуха во всех 10 шинах.

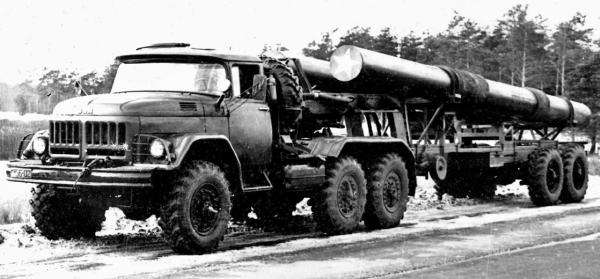

Автопоезд ЗИЛ-137 с гидроприводом колес полуприцепа и имитацией ракетного оружия. 1970 год
Снаряженная масса тягача составляла 7000 кг, полуприцепа-шасси – 3800 кг, всего автопоезда без нагрузки – 10,8 т, со специальным оснащением – до 19,5 т. Его габаритная длина с коротким полуприцепом достигала 14 080 мм. Максимальная скорость движения пустого автопоезда по шоссе без привода полуприцепа – 80 км/ч, полностью загруженного – 60 км/ч, с включенным гидроприводом – 7,0 км/ч. Радиус поворота составлял 10,2 м, контрольный расход топлива – 52 л на 100 км. Глубина преодолеваемого брода – 1,4 м, запас хода – 730 км.
Первый образец автопоезда ЗИЛ-137 был построен в Москве в 1963 году, затем долго испытывался и дорабатывался. В 1964 году он успешно прошел государственные испытания с пробегом 18 тыс. км и был рекомендован к производству и применению в армии. В 1966 году автопоезд приняли на вооружение, а с 1970 года его комплектацией и мелкосерийной сборкой занимался Брянский автомобильный завод (БАЗ). Тягачи для него поставляли из Москвы, полуприцепы собирали непосредственно в Брянске. К середине 1970-х ежемесячный выпуск автопоездов достигал 30 единиц. На этой машине впервые в советской практике воспитывалась культура серийного изготовления сложных гидравлических агрегатов, проходивших стендовые испытания, многократный контроль и промывку. До 1978 года в Брянске были собраны 1972 комплектных автопоезда.
Наибольшее распространение получили поезда с удлиненными полуприцепами 137Б, которые применяли для транспортировки длинномерного вооружения новых ракетных комплексов и установки вместительных кузовов-фургонов со специальным оборудованием. В процессе их эксплуатации проявлялись многочисленные недостатки, относившиеся в основном к сложной и весьма капризной гидросистеме высокого давления, к рассогласованности работы колес под нагрузкой и при торможении. В первой половине 1970-х годов на БАЗе был разработан проект аналогичного автопоезда ЗИЛ-137М с механическим приводом колес полуприцепа, который впоследствии был переименован в БАЗ-3405-9366.
Военное применение автопоездов ЗИЛ-137
С момента начала разработки автопоезда ЗИЛ-137 его главным назначением являлась работа в качестве транспортной машины для хранения и доставки на боевую позицию ракет ЗРК 2К11 «Круг», получившей впоследствии индекс 9Т226. В этом качестве уже в 1963 году прошел испытания первый опытный образец автопоезда с полуприцепом 137Б. В последующие годы на его основе были созданы новые транспортные машины 9Т227 и 9Т222 ракетных комплексов 2К12 «Куб» и 9К79 «Точка» соответственно, а также подвижный хлебопекарный блок АХБ-2,5.
