В состав средств управления 83М6Е системы С-300ПС (С-300ПМУ) входил командный пункт 5Н63С на шасси Ф20 – доработанном варианте серийного автомобиля МАЗ-543М. Он был оборудован кабиной управления (аппаратный контейнер Ф2К), двумя малогабаритными газотурбинными двигателями для вращения электроагрегатов, генератором с приводом от тягового двигателя шасси и телескопическим антенно-мачтовым устройством, которое обеспечивало связь с вышестоящим командным пунктом и системой автоматического управления. Информация к нему поступала от автоматизированного радиолокатора подсвета целей и наведения ракет 30Н6 (РПН) с аппаратной, поворотным антенным блоком с гидроподъемником и телескопической антенной. В его функции входили прием и отработка информации от средств управления 83М6Е и автономных источников информации, обнаружение целей, определение принадлежности, сопровождение и наведение на них ракет. Радиолокационная подсветка позволяла захватывать и вести практически любые воздушные цели с минимальной площадью рассеивания, а также повышала эффективность попадания самонаводящихся ракетных головных частей. При работе в движении или в стационарном положении на площадке при установке на гидравлические опоры РПН мог одновременно наводить до 12 ракет на шесть различных целей. Дополнительно к ЗРС придавались автономные средства, смонтированные на специальных полуприцепах, – низковысотная РЛС обнаружения и целеуказания 76Н6 и всевысотный трехкоординатный радиолокатор 36Д6 (19Ж6) с собственной дизель-электрической станцией.
С принятием на вооружение модернизированной системы С-300ПМ (С-300ПМУ-1) в составе комплекта средств управления 83М6Е1 появился пункт боевого управления (ПБУ) 54К6Е для обеспечения комплекса всей необходимой радиоэлектронной информацией, аппаратура которого была смонтирована в кузове 6703 на шасси 543М. Усовершенствованный многофункциональный РПН 30Н6Е с доработанными антенным постом и аппаратным контейнером осуществлял прием и отработку полученной информации, обнаружение, опознавание и автоматическое сопровождение целей, наведение ракет и подсвет обстреливаемых целей. В этой ЗРС дополнительно использовалась РЛС обнаружения и целеуказания 76Н6 на полуприцепе, а также впервые появился крупногабаритный радиолокатор обнаружения 64Н6Е, установленный на специальном активном полуприцепе с седельным тягачом МАЗ-74106.

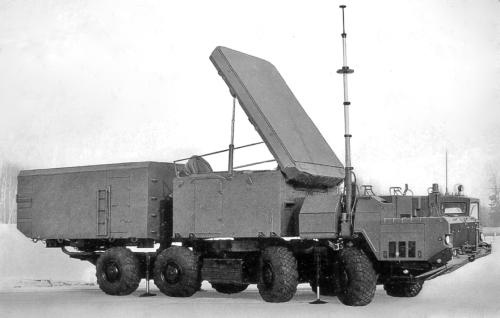

Радиолокатор подсвета целей и наведения ракет 30Н6 зенитной ракетной системы С-300ПС

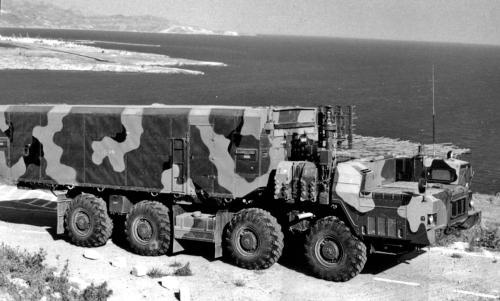

Пункт боевого управления 54К6Е системой С-300ПМУ-1 в кузове 6703 на шасси МАЗ-543М
В системе С-300ПМУ-2 применятся модернизированный РПН 30Н6Е2 с высокой степенью автоматизации, быстродействующими цифровыми устройствами и антенным постом, который поднимается на передвижную полуприцепную вышку 40В6М. В состав средств управления 83М6Е2 входит ПБУ 54К6Е2 на шасси МАЗ-543М и модернизированный полуприцепной радиолокатор 64Н6Е2. Все эти средства обеспечивают одновременное обнаружение до 300 целей, сопровождение 100 объектов и стрельбу по 36 целям с наведением на них 72 ракет. Для новых ЗРС С-300ПМУ-2 «Фаворит» и С-400 «Триумф» разработаны трехкоординатные радиолокационные всевысотные обнаружители 96Л6Е и 96Л6Е2 на новых грузовиках Минского завода, которые совмещают в себе функции низковысотного обнаружителя, обзорного радиолокатора и командного пункта, а также применяются как РЛС боевого дежурства. Они выпускаются в комплектациях для монтажа на одной машине с антенным постом или на автопоездах с полуприцепами.

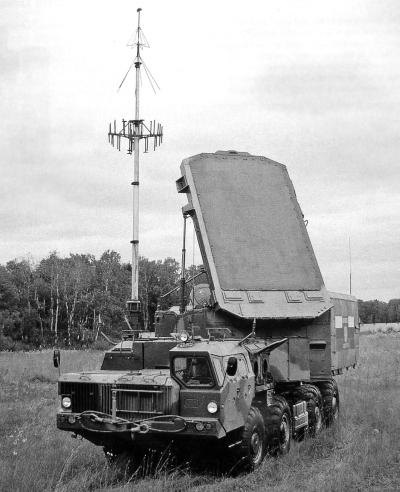

Модернизированный радиолокатор подсвета и наведения 30Н6Е2 системы С-300ПМУ-2
Для управления группировками зенитно-ракетных систем войск ПВО всех вариантов дальности поражения («Бук-М1», С-125, С-75М, С-200В и все ЗРС С-300) служит автоматизированная система 73Н6 «Байкал-1». Она производит прием, обработку и отображение радиолокационной информации от нескольких источников, распределение целей по зенитным подразделениям и координацию их взаимных боевых действий. В нее входит самоходный командный пункт 49Л6 и мачтовая антенная установка. Оборудование пункта смонтировано в коротком глухом прямоугольном кузове 6703 на шасси МАЗ-543М с питанием от мобильной электростанции или от внешней сети. Система «Байкал-1» может одновременно следить за 80 воздушными объектами, летящими на дальности до 1200 км, высотах свыше 100 км и на скоростях до 9,2 тыс. км/ч, и управлять 12 ракетными комплексами, имеющими в своем распоряжении 144 СПУ.
Транспортно-установочные и перегрузочные машины
Область транспортировщиков и установщиков собранных баллистических ракет и крупногабаритных частей ракетных систем в шахтные пусковые колодцы была свойственна тяжелым многоосным автопоездам со специальными мощными перегрузочными средствами. На долю более компактных и маневренных одиночных машин МАЗ-543 осталось проведение вспомогательных операций по транспортировке и установке так называемых запчастей – секций ТПК и отдельных малогабаритных элементов ракет. Первые транспортно-установочные агрегаты переходников ТУАП-1 и ТУАП-2 (15Т146) на шасси МАЗ-543А служили для доставки и бескрановой перегрузки в ШПУ двух типов полых цилиндрических переходников массой 7,5 и 4,0 т соответственно, необходимых при сборке и разборке составных ТПК межконтинентальных баллистических ракет комплексов УР-100Н и УР-100НУ. Обе машины имели одинаковую общую конструкцию и снабжались сварной П-образной подъемной рамой (стрелой) с полукруглыми ложементами и креплениями для груза. Вдоль нее по трубчатым боковым телескопическим штангам передвигалась поперечная траверса с тросово-лебедочным приводом, применявшаяся как для горизонтального перемещения переходника с мест хранения на машину, так и для опускания его в колодец. Подъем рамы в вертикальное положение осуществлялся одним гидроцилиндром, питание электрической лебедки, смонтированной в кожухе в ее передней части, осуществлялось от внешнего источника трехфазного тока напряжением 380 В. При загрузке переходников в ШПУ машина вывешивалась на четырех гидравлических домкратах. Ее экипаж состоял из четырех человек. Третий идентичный по конструкции агрегат ТУАН служил для аналогичной перегрузки и установки надставки ТПК массой около 5 т с последующей ее состыковкой с ранее смонтированными в колодце элементами. В комплект таких машин входили установочные приспособления, приборы наведения, рабочие площадки, лестницы, чехол и ремонтный комплект. Время подъема стрелы находилось в границах 3,5 – 5,5 минут, опускания – 5,5 – 7,5 минут. Собственная масса установщиков составляла 32,0 – 32,5 т, полная – 36,5 – 40,0 т. Габаритная длина в транспортном положении – 13,2 – 14,4 м, ширина со смонтированным оборудованием – 3,5 – 3,6 м, высота по верхней точке груза – 4,95 – 5,3 м. Скорость передвижения по шоссе – 40 км/ч, по грунтовым дорогам – 20 км/ч. Запас хода – 650 км.
