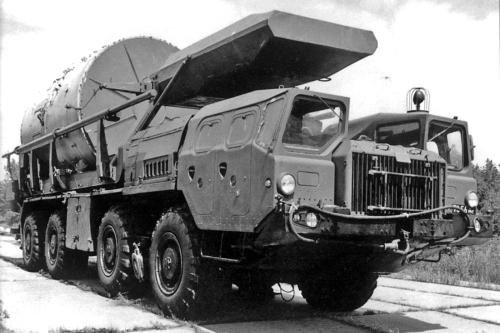

Транспортно-установочный агрегат переходника ТУАП-2 (15Т146) на шасси МАЗ-543А
Сходный по общей схеме транспортно-установочный агрегат (ТУА) или ТЗМ 5Т92 применяется в составе высокоэффективного шахтного комплекса А-135 «Амур» (5Ж60) объединенной системы ПРО Москвы и Центрального промышленного региона Российской Федерации. В его состав входят стартовые позиции сверхскоростных противоракет 51Т6 дальнего перехвата и ближнего 53Т6, не имеющих аналогов в мире, а также стационарные многофункциональные средства обнаружения, наведения и управления. В этой сложнейшей системе роль автомобиля-шасси МАЗ-543М свелась к элементарной операции доставки и бескрановой перегрузки цилиндрического ТПК с ракетой 53Т6 длиной 10 – 12 м и опускания их в ШПУ. Базовое шасси агрегата 5Т92 снабжено четырьмя гидроопорами и подъемной сварной рамой с перегрузочно-установочной стрелой и продольными направляющими с тросово-лебедочным механизмом, которая при помощи одного гидроцилиндра устанавливается в вертикальное положение. Для доставки ТПК с ракетой 53Т6 из хранилища на стартовую позицию применяется транспортная машина 5Т93, отличающаяся от ТЗМ неподъемной рамой с направляющими и системой поддержания внутри ТПК заданной температуры в любое время года. Питание всех электрических систем здесь также осуществляется от внешней сети. Разработка этого комплекса проводилась с начала 1970-х годов под индексом А-35, автономные испытания и отладка осуществлялись с 1979 по 1993 год. В феврале 1995 года вариант с ракетами 53Т6 был принят на вооружение и поставлен на боевое дежурство. Доставку более крупных ракет 51Т6 обеспечивает аналогичная машина на шестиосном шасси МАЗ-547А. Для транспортировки и перегрузки ступеней межконтинентальных баллистических ракет серии Р-36М применялась машина 15Т245 на автомобиле 543М с мощным гидрокраном.

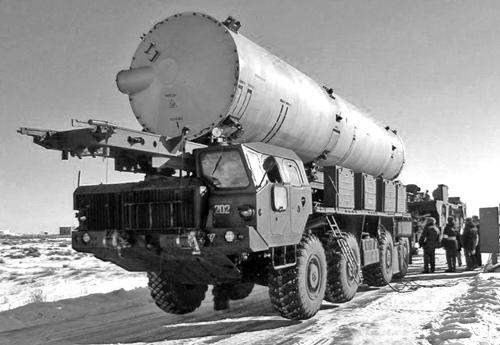

Транспортно-установочный агрегат 5Т92 контейнера с ракетой 53Т6 системы ПРО А-135 «Амур»

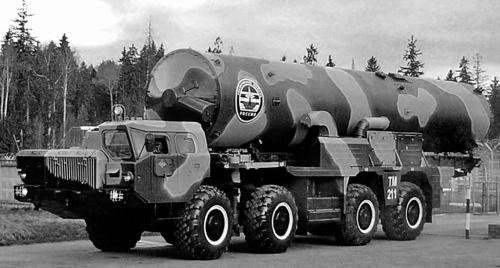

Транспортная машина 5Т93 для доставки контейнера с ракетой 53Т6 комплекса А-135
Единственным «нормальным» погрузочно-разгрузочным средством на шасси МАЗ-543А являлся автономный 25-тонный гидравлический автокран КС-5571 производства Одесского завода имени Январского восстания. Он был создан в середине 1970-х годов по заказу Министерства обороны для проведения различных перегрузочных операций в системе РВСН. Все его оборудование помещалось на опорно-поворотной платформе с собственным 50-сильным дизельным двигателем Д-144 воздушного охлаждения, служившим для привода гидронасоса. От него рабочая жидкость по двухконтурной гидросистеме поступала на гидромоторы лебедок, механизм поворота с планетарным редуктором, гидроцилиндры подъема и выдвижения двухсекционной телескопической стрелы и выносные гидравлические домкраты. Цельнометаллическая кабина оператора была оборудована отопителем, звуко– и теплоизоляцией. В комплект крана входили предохранительные устройства, ограничитель высоты подъема, автоматические тормоза лебедок, аварийные обратные и тормозные клапаны, а также 1,5-тонный противовес. Снаряженная масса машины достигала 39 т, максимально допустимая грузоподъемность – 31 т. Рабочая длина стрелы – 10,2 – 14,3 м, высота подъема крюка – 18 м. Как и предшественник 9Т35, вариант КС-5571 также не получил распространения в войсках и затем использовался преимущественно в народном хозяйстве, фактически став автокраном двойного назначения. С 1981 года его гражданский вариант КС-5573 базировался на шасси МАЗ-73101, затем в программе одесского ОАО «Краян» его сменил 40-тонный кран КС-6571А на шасси МАЗ-73131.

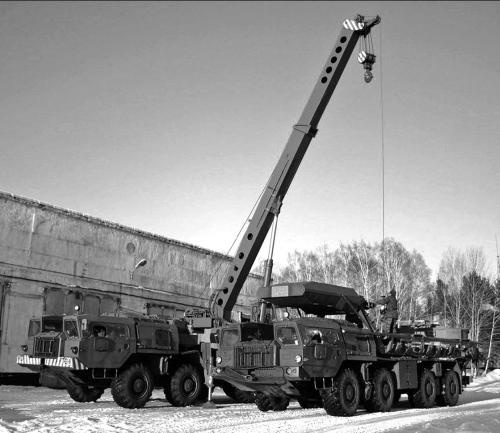

Войсковой автокран КС-5571 и транспортно-установочный агрегат ТУАП на автомобилях МАЗ-543А
Машины обеспечения ракетных комплексов
Первые автономные машины боевого, технического и бытового обеспечения мощных систем вооружения появились в СССР к середине 1960-х годов, когда начались разработки первых советских подвижных СРК на многоосных шасси, которые базировались в отдаленных регионах страны в неблагоприятных климатических условиях при полном отсутствии ремонтных баз, источников электроэнергии, водоснабжения, объектов питания и помещений для размещения личного состава. Активизация этой деятельности наступила с созданием ракетных систем, осуществлявших боевое дежурство в движении по грунтовым дорогам. Такие машины применялись также для обеспечения автономных боевых действий мобильных зенитных систем ПВО, в береговых комплексах и иных войсковых частях, размещенных в малонаселенных районах. В типовой набор такой техники входили подвижные мастерские разного профиля и электростанции, средства обеспечения боевого дежурства и охранения, передвижные столовые и общежития. Их проектировали как в многоцелевых исполнениях для обслуживания нескольких типов СРК и иных самоходных видов вооружения, так и в специализированных версиях для работы в составе только одной определенной системы. Все они базировались на шасси МАЗ-543А и 543М с типовыми обитаемыми кузовами-фургонами нескольких видов, из которых создавали колонны машин обеспечения, постоянно сопровождавшие пусковые установки во время их боевого дежурства. В Советской Армии они впервые образовали принципиально новую категорию военной автотехники, которой не обладали наиболее развитые страны мира.
Первые машины такого рода были созданы на шасси МАЗ-543А и входили в состав подвижного ракетного комплекса 15П696 на гусеничном ходу с баллистическими ракетами средней дальности РТ-15, представленного на параде в Москве в 1966 году. К этому времени уже оформились общие компоновочные и конструктивные черты таких систем. Впервые они появились в составе колесных ОТРК «Темп-С» и СРК «Темп-2С», затем применялись в комплексах «Пионер» и «Тополь», ЗРС С-300, береговых ракетных и артиллерийских системах. В первоначальные наборы такой техники входили специализированные мастерские и мощные дизельные электростанции для обеспечения потребителей электроэнергией в полевых условиях или в аварийной ситуации, а также подвижные средства жизнеобеспечения – автомобили для питания, отдыха и временного проживания личного состава. В 1970-е годы особую группу таких средств составили машины боевого дежурства и охраны СРК, которые состояли в подвижных командных пунктах различных ракетных подразделений и размещались в удлиненных кузовах-фургонах на шасси МАЗ-543М с вынесенными на переднюю стенку системами жизнеобеспечения. Все они были рассчитаны на эксплуатацию при температурах окружающего воздуха от – 40 – 50 ºС до +50 ºС и относительной влажности воздуха 98%. Состав колонн обеспечения, количество машин и их комплектации зависели от конкретного назначения, применения, места дисклокации, климатических условий и количества личного состава сопровождаемых систем вооружения.
