Для того чтобы прибить доски задней стенки, положите верхнюю коробку на козлы. Срежьте паз с первой доски и прибейте ее на место. Она должна быть внахлест сверху и снизу. Убедитесь в прямоугольности коробки перед прибиванием доски. Штампованные гвозди забивайте только через заднюю стенку в кромки боковин и крышки. Финишные гвозди забивайте через заплечик доски у гребня, по одному гвоздю в каждую полку. Установите на место следующую доску задней стенки и забейте финишные гвозди вдоль кромки гребня. Добавьте остальные доски таким же образом. С последней доски надо срезать гребень, так чтобы после ее прибивания край шкафа был гладким и прямоугольным. К боковине и крышке прибивайте ее штампованными гвоздями.
Когда закончите верхний модуль, повторите процесс сборки для нижнего модуля.
6. Вырежьте и установите фронтальные рамы. Фронтальные рамы как верхнего, так и нижнего модуля состоят из трех стоек и одной перекладины. Интересно, что эти детали не соединены между собой; они прибиваются только к коробке.

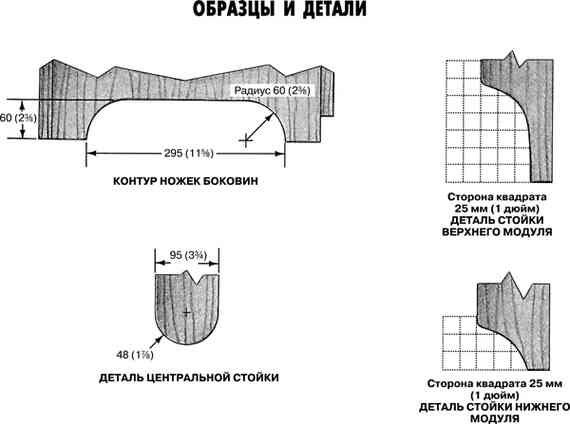

Нарежьте детали по размерам, указанным в Спецификации. Центральные стойки имеют закругление на нижнем конце, как показано на рисунке Деталь центральной стойки. У внешних стоек снизу сделаны арочные вырезы. Увеличьте чертежи контуров этих вырезов, перенесите их на соответствующие детали и вырежьте электролобзиком. Зашлифуйте обрезанные кромки.

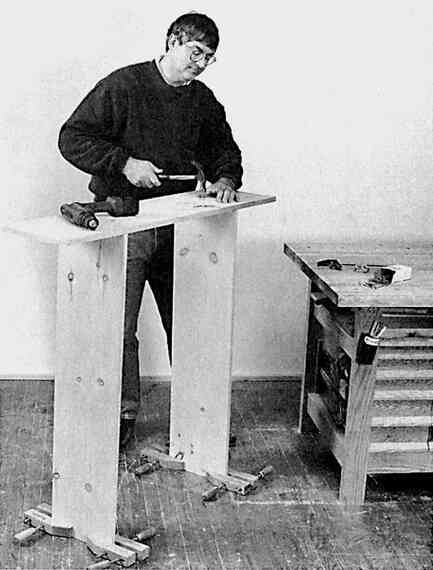

Сбивание незакрепленных досок может стать настоящим испытанием для вашего терпения. Попробуйте вот такую хитрость: прикрепите к каждой полке пару параллельных винтовых струбцин (зажимов), как показано на фото, чтобы полки могли стоять. Тогда на них можно положить боковину и спокойно прибивать ее к торцам полок.
Прибейте детали к коробкам верхнего и нижнего модулей (шкафов) штампованными финишными гвоздями. Сначала прикрепите перекладины, забив пару гвоздей через их концы в боковины, а промежуточные гвозди забивайте через крышки шкафов в перекладины. Затем прикрепите стойки, прибив их к боковинам и/или полкам.

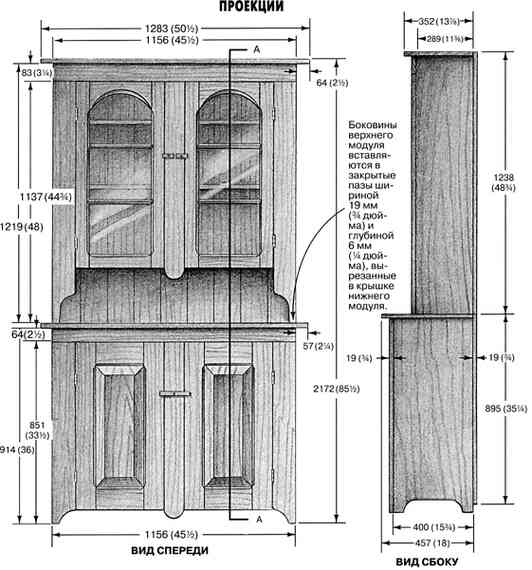

Примечание: Боковины верхнего модуля должны проходить на 6 мм (¼ дюйма) ниже концов боковых стоек, чтобы их можно было вставить в пазы в крышке нижнего шкафа.
Сделайте дверки нижнего модуля
1. Вырежьте детали дверок. У каждой нижней дверки есть филенка, «свободно плавающая» в пазах в перекладинах и стойках. Перекладины и стойки скрепляются соединением шипом в гнездо. Внутренние кромки рамы дверок украшены непроходными
[3] фасками, которые должны фрезероваться до сборки, чтобы у внутренних углов был правильный внешний вид.
Нижние дверки нашей репродукции отличаются от оригинальных двумя особенностями. Материал не такой толстый, как у оригинала, а шиповые соединения не сквозные, а глухие. В результате дверки делать проще.
Продольно распилите материал для дверок, как требуется, и отрежьте по размерам длины, как указано в Спецификации. Во избежание путаницы напишите на заготовках их названия (так, чтобы надпись можно было легко удалить).
Делайте рамы дверок чуть больше необходимого
Если дверной проем немного больше или немного непрямоугольный, то это дает вам возможность чуточку ошибиться.
Сделайте перекладины и стойки капельку шире, а стойки чуть длиннее, чем в Спецификации, так чтобы проем рамы получился на 1,5–3 мм выше и шире намеченных размеров. Заключительным этапом станет пригонка (подрезка) дверки не по намеченным размерам, а по проему.
Изготовление рам несколько большего размера, кроме того, освободит вас от некоторых столярных забот. Не надо беспокоиться о прокладках под зажимы, предохраняющих от повреждения поверхности. Подумаешь — пара вмятинок! Они срежутся при подрезке.
2. Сделайте декоративную фаску. Сначала пометьте «базовую сторону» каждой перекладины и стойки (переднюю или заднюю — не важно, главное, чтобы единообразно). Также разметьте заплечики шипов на перекладинах. На стойках пометьте, где будут внутренние углы. Фаски должны заканчиваться в этих местах или совсем рядом с ними.
Теперь вырезайте декоративные фаски. Воспользуйтесь фрезой для фасок 30°, если это возможно. Обычно у фрез для фасок угол составляет 45°, но компании CMT Tools, Amana Tool и Eagle America являются тремя производителями, которые выпускают фрезы для фасок с углом 30°. Начинайте рез фаски у одной метки и продолжайте его до другой метки. Ни в коем случае не выходите за пределы любой метки даже на самую малость, иначе испортите внешний вид законченной дверки.
3. Сделайте пазы в раме. Отрегулируйте стол для фрезера так, чтобы делать паз шириной 6 мм и глубиной 10 мм (¼×⅜ дюйма), отцентрированный по кромке перекладин и стоек. Резать паз можно пазовой или прямой фрезой. Паз делайте только на внутренних кромках деталей рамы дверки.
4. Отфрезеруйте гнезда. Перекладины и стойки скрепляются ступенчатым шипом в гнездо (в полупотемок). В Подсказках на тему «Вырезание шиповых соединений» дана подробная информация по фрезерованию гнезд и вырезанию шипов на циркулярке.

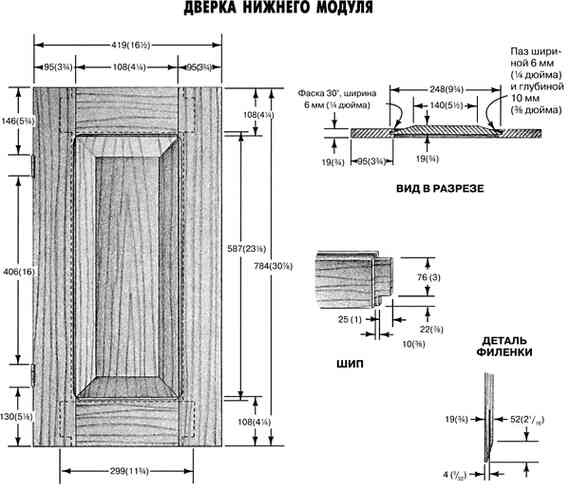

Сначала фрезеруйте гнезда. У них ширина, как у пазов (6 мм — ¼ дюйма), а длина и ширина соответственно 76 мм (3 дюйма) и 35 мм (1·⅜ дюйма). Расположите гнезда, как показано на рисунке Дверка нижнего модуля. Гнезда легко вырезать с помощью прямой спиральной фрезы 6 мм (¼ дюйма) и погружного фрезера.
5. Вырежьте шипы на перекладинах. Это ступенчатые шипы, у которых с одной стороны сделано «продолжение», заполняющее короткий отрезок паза в стойке между ее концом и гнездом. Для вырезания заплечиков и граней шипов обратитесь к рекомендациям Подсказок на тему «Вырезание шиповых соединений». Используйте показанный в Подсказках шаблон для шипов. Затем сформируйте ступеньку (плечико), подрезав шип ножовкой с обушком. В заключение скруглите напильником углы шипов, чтобы они вошли в отфрезерованные гнезда.
