6. Сделайте выпуклые филенки. Здесь филенки «выпуклые» только спереди. У них прямой скос, без всяких дополнительных профилей. Скосы не одинаковые, но в среднем где-то шириной 52 мм (2·1/16 дюйма). Прочитайте Подсказки по теме «Выпуклые филенки» и следуйте данным там рекомендациям.
Ленточной шлифмашиной осторожно зашлифуйте скосы.
7. Соберите нижние дверки. Соберите две дверки без клея, чтобы проверить пригонку всех деталей. Разберите их, если не требуется дополнительной пригонки, окончательно отшлифуйте детали. Затем нанесите клей в гнезда и на шипы, соберите дверки и зафиксируйте их зажимами. Филенки не должны приклеиваться к рамам: они должны иметь возможность свободно расширяться и сжиматься с изменениями влажности воздуха.
Пока сохнет клей, займитесь дверками верхнего модуля.
Дверки верхнего модуля
1. Вырежьте детали дверок. Как и нижние дверки, верхние дверки нашей репродукции отличаются от оригинальных толщиной материала и особенностями шипового соединения. Нижняя перекладина крепится к стойке, как и в нижнем модуле, ступенчатым шипом. А вот верхняя перекладина крепится к стойке шипом в проушину. Во избежание необходимости криволинейной резки верхнего стекла в верхней перекладине вырезан широкий фальц. Вырезать и фальц, и обычный прочный шип сложно. Проушина обеспечивает прочное соединение и при этом облегчает вырезание фальца.
Начинайте работу с этой парой дверок с продольного и поперечного распиливания пиломатериалов по размерам, указанным в спецификации. Во избежание путаницы напишите на заготовках их названия (так, чтобы надпись можно было легко удалить).
2. Снимите фаски со стоек, перекладин и горбыльков. Как и с нижними дверками, начинать лучше с этого. Используйте фрезер с фрезой для фасок 30°. Ширина фаски должна быть 6 мм (¼ дюйма). Как и в предыдущем случае, фаски заканчиваются около внутренних углов рамы, поэтому нужно в этих местах заготовок поставить метки и начинать и заканчивать рез в этих точках.
3. Вырежьте соединения нижней перекладины со стойками. Погружным фрезером со спиральной фрезой 6 мм (¼ дюйма) вырежьте гнезда. Их размеры и расположение смотрите на рисунке Остекленные дверки. Шипы вырезайте на циркулярке. Напильником скруглите кромки шипов, чтобы они были пригнаны к гнездам.
4. Вырежьте соединение шипом в проушину. Его можно делать полностью на циркулярке. Шип на каждом конце верхней перекладины должен иметь толщину 6 мм (¼ дюйма) и ширину 64 мм (2·½ дюйма). На этом этапе он должен быть во всю ширину перекладины. Проушина — это не что иное, как прорезь шириной 6 мм (¼ дюйма) и глубиной 38 мм (1·½ дюйма). Направляйте заготовку с помощью шаблона для шипов. Высоту диска поставьте 38 мм (1·½ дюйма), а упор выставьте так, чтобы получить заплечик шириной 6 мм (¼ дюйма). Сделайте проход, прижимая базовую сторону стойки к упору, затем переверните деталь и сделайте проход с базовой стороной снаружи. Сделайте такие проходы с другого конца стойки. Затем переставьте упор и сделайте проходы, чтобы убрать остающийся излишек материала. Дно проушины подчистите стамеской.
5. Сделайте фальц для стекла. На стойках и нижней перекладине этот фальц имеет ширину и глубину 10 мм (⅜ дюйма). Вырезайте его установленным в столе фрезером с прямой фрезой. На стойках разметьте концы фальцев — они непроходные. На нижней перекладине фальц проходной (сквозной).
На горбыльках фальц имеет глубину 10 мм (⅜ дюйма), а ширину только 6 мм (¼ дюйма). Отрегулируйте упор и вырежьте фальцы в этих деталях. Поскольку эти детали достаточно тонкие, то лучше резать каждый фальц в несколько проходов, каждый раз понемногу прибавляя глубину. При вырезании второго фальца на каждом горбыльке используйте двустороннюю клейкую ленту для крепления тонкой опорной планки на выходном конце стола фрезера.
На верхней перекладине фальц гораздо шире 10 мм (⅜ дюйма). На этой детали начните с такого же фальца, как на предыдущих. Затем передвигайте упор дальше от фрезы и расширяйте фальц. Подавайте заготовку обязательно справа налево. Продолжайте расширять фальц с каждым проходом. На заключительном проходе (или на двух заключительных) поддерживайте деталь с помощью рейки из отходного материала толщиной 10 мм (⅜ дюйма), закрепленной на столе фрезера двусторонней клейкой лентой.
6. Вырежьте арочный профиль и фаску на верхней перекладине. Можно вырезать арку электролобзиком, а затем подровнять напильником. Но циркульный упор (циркуль) поможет вам сделать это вашим фрезером.

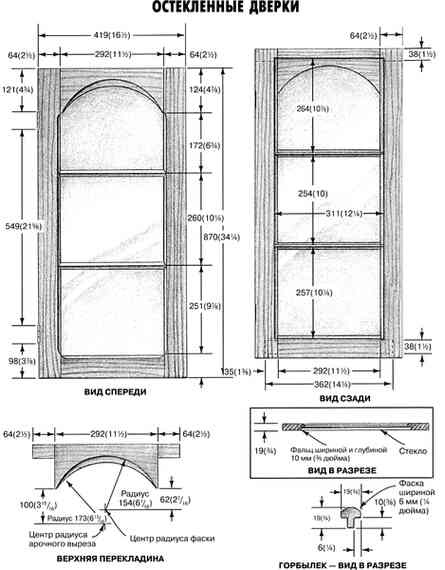

Изучите детальный чертеж Верхняя перекладина и обратите внимание на расположение центров для вырезания арки и фаски. Возьмите обрезок пиломатериала длиной примерно 60 см (2 фута) и зажимом прикрепите заготовку к одному концу обрезка, так чтобы на другом закрепить ось циркуля.

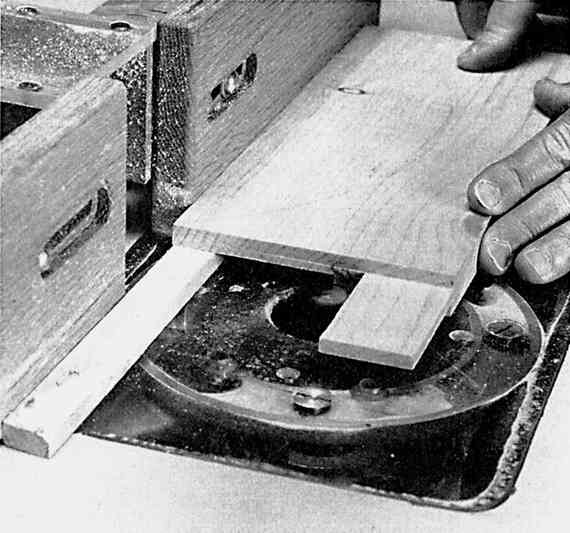

Вырезать широкий фальц на верхней перекладине нетрудно. Делайте его серией проходов, и после пары первых проходов положите на стол фрезера рейку, закрепив ее на столе двусторонней клейкой лентой, чтобы перекладина оставалась параллельной столу фрезера. При последнем проходе, показанном здесь, рейка должна быть рядом с упором.
Присоедините циркульный упор к фрезеру и вставьте в него прямую фрезу. Отрегулируйте упор так, чтобы расстояние от наружного края фрезы до оси поворота составляло 173 мм (6·(13/16) дюйма) — это радиус реза. Вырежьте арочный профиль.
Для формирования фаски (скоса) установите небольшую фигрейную фрезу, такую как номер 85583M фирмы Bosch, которая делает скос шириной 14 мм (9/16 дюйма). Выставьте циркульный упор на радиус 154 мм (6·(1/16) дюйма). Обязательно переместите точку поворота, как указано на рисунке. Сначала сделайте очень неглубокий рез, затем постепенно углубляйте его, пока верхний край фаски не станет выглядеть должным образом. Вдоль нижнего края останется плоский участок, который надо будет выбрать напильником, чтобы превратить фаску в единую поверхность.

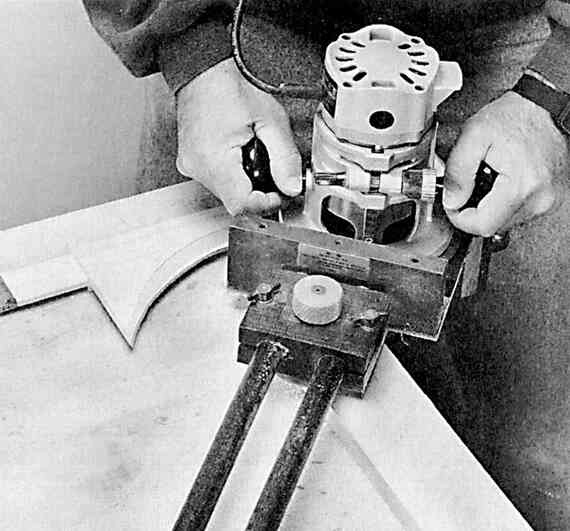

Сделайте фаску на верхней перекладине с помощью циркульного упора. Здесь заготовка зажата между упором верстака и упором тисков. Ось циркульного упора стоит на обрезке используемого пиломатериала, который зафиксирован зажимом на верстаке. Показанная фаска должна вырезаться аккуратным срезанием плоскости вдоль арочной кромки.
Закончив с первой верхней перекладиной, переходите ко второй и так же обработайте ее. Затем опилите фаски напильником, чтобы придать им завершенный вид.
