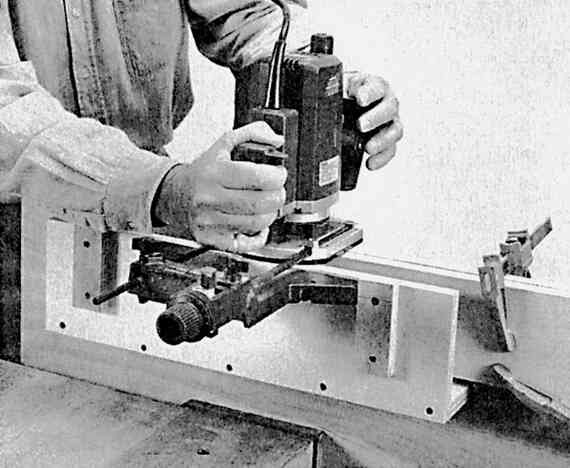

3. Отфрезеруйте гнездо. Поместив заготовку в приспособление и полностью настроив фрезер с приспособлением, отфрезеруйте гнездо. Обратите внимание, что, хотя на первом фото Шаг 3 заготовка выходит за пределы приспособления, двух зажимов, которые вы видите, вполне достаточно для ее фиксации.
Шаг 3
Сначала погружением вырежьте концы гнезда. Это обеспечит вертикальность торцов гнезда. Затем фрезеруйте, выбирая отход между концами гнезда несколькими проходами.
Шаг 3
В процессе резания ведите фрезер в «правильном» направлении, то есть в том, когда вращение фрезы притягивает упор к заготовке. Для этого приходится вынимать фрезу из материала. Поэтому я делаю фрезером режущий проход, затем вынимаю фрезу из заготовки и отвожу фрезер назад. Затем я снова пускаю фрезу и делаю следующий проход.

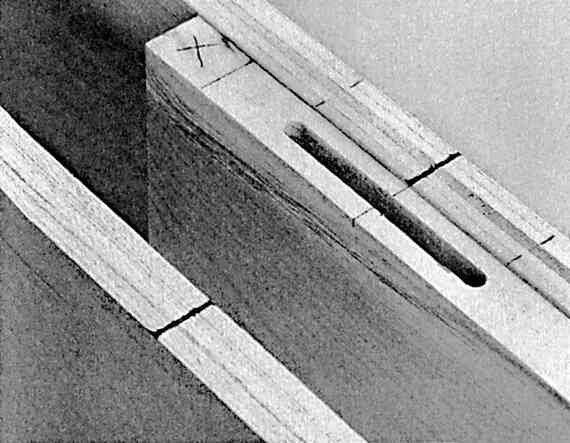

Окончательное гнездо чистое и точное. Обратите внимание на длину гнезда по отношению к концевым карандашным линиям разметки на заготовке, а также как помечена середина на приспособлении и на стойке.
Для вырезания гнезда с другого конца этой заготовки нужно только отпустить зажимы и сдвинуть заготовку в лотке до выравнивания соответствующих меток и рисок. Затем снова их зажать и отфрезеровать.
При фрезеровании гнезд с одним открытым концом, как это часто бывает в конструкциях с царговым поясом, потребуется только один стопор.
Вырезание шипов
Вырезать шипы можно множеством способов, но показанный здесь подход легок и прост. Вы используете самодельный шаблон (сконструированный моим другом и коллегой Бобом Мораном BobMoran) и циркулярку.
Вкратце процедура следующая. Вырезаете заплечики на циркулярке. Затем устанавливаете на циркулярку шипорезный шаблон, регулируете упор для продольного пиления, чтобы правильно направить рез, зажимами фиксируете заготовку в шаблоне и вырезаете грани шипа.
Обычно шипы вырезают после гнезд. Поэтому надо сделать толщину шипа соответствующей гнезду. Для настройки вы вырезаете пробный шип и смотрите, как он пригнан к гнезду. В идеале вы сделаете этот первый шип чуть толще, так что последующая подрезка даст идеальную пригонку.
(И не забывайте, что для большинства современных клеев неплохо «оставить место для клея». Другими словами, не делайте соединение слишком плотным.)

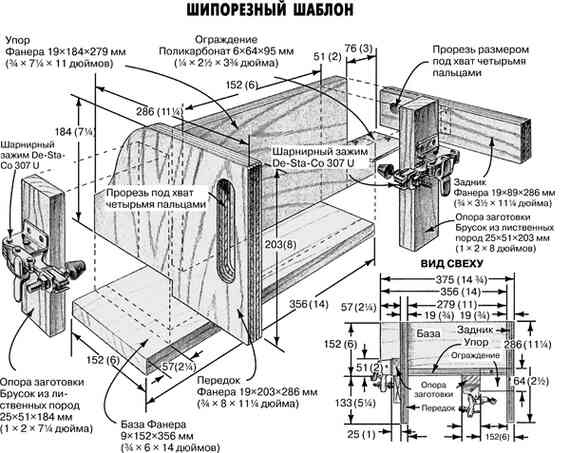

Давайте сначала рассмотрим шаблон для вырезания шипов.
Рисунок должен сделать ясным, как он сделан.
В отличие от шаблонов, которые охватывают продольный упор (упор для продольного пиления), этот не имеет биения из стороны в сторону, поскольку движется, прижимаясь к упору. Его широкая плоская база предупреждает наклон, когда вы вырезаете грани шипов на длинных заготовках. Две удобно расположенные рукоятки делают управление шаблоном легким и удерживают руки вдали от пильного полотна. Шарнирно-рычажные зажимы надежно удерживают заготовку и в то же время обеспечивают быструю смену заготовок.
Хотя здесь нет возможности задействовать ограждение диска циркулярки, Боб включил в конструкцию отражатель опилок. Это вкупе с техникой подачи двумя руками делает этот шаблон настолько безопасным, насколько может быть таковым шаблон для вырезания шипов. Тем не менее будьте осторожны при работе с ним.
Порядок вырезания шипов следующий:
1. Сначала вырежьте заплечики. Чистые, аккуратные и прямоугольные заплечики важны для окончательного внешнего вида и обеспечения прочности. Вырезайте их «на волосок» глубже. Для ограничения длины шипа используйте продольный упор. Измеряйте от этого упора до наружной стороны диска — это длина шипа. Установите заготовку к угловому упору и уприте ее торец в продольный упор. Для резания толкайте угловой упор.

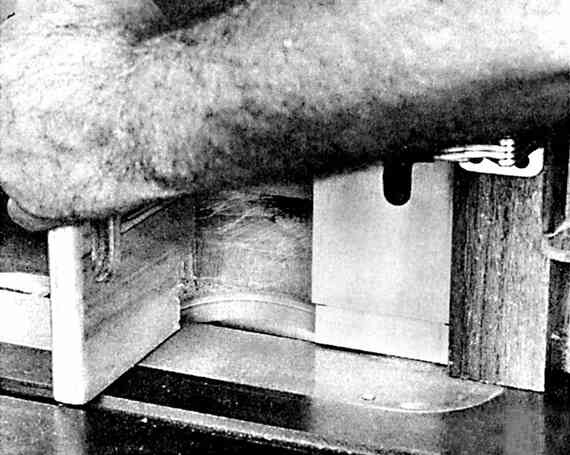

2. Выставьте высоту диска для вырезания граней шипа. Настраивать циркулярку на пиление граней следует только после резов всех заплечиков. Первым шагом является установка высоты диска. Используйте заготовку. Приставьте ее к диску, как показано на фото Шаг 2, и перемещайте диск до тех пор, пока его верхний зуб не окажется на уровне пропила заплечика. Чуть выше и в процессе выпиливания грани диск пропилит заплечик. Этот пропил будет виден после сборки деталей.
Шаг 2

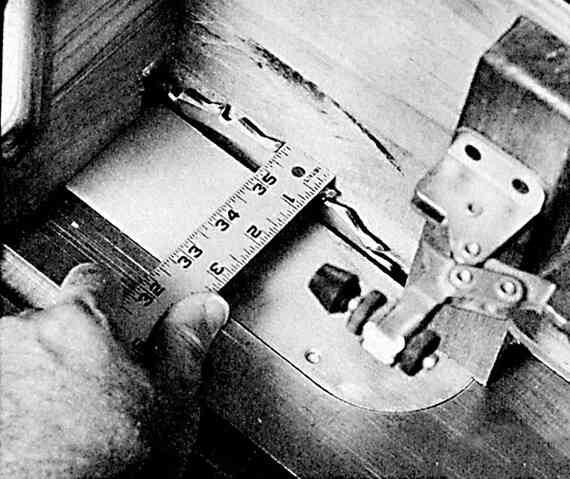

3. Выставьте шаблон на выпиливание граней шипа. Отодвиньте упор назад и установите шаблон на стол циркулярки. Передвиньте шаблон в положение над диском и отрегулируйте продольный упор. Я предпочитаю делать рез грани на стороне заготовки, примыкающей к шаблону. Поэтому я грубо настраиваю положение продольного упора, как показано на фото Шаг 3, сделав замер металлической линейкой расстояния от шаблона до внешней стороны диска. (Одна из причин, почему я делаю именно так, заключается в том, что, если шаблон сдвинется от упора, то диск будет резать отход, а не сам шип.)
Тонкая настройка упора делается после вырезания граней на пробной заготовке и проверки пригонки к гнезду. Только помните, что при настройке упора надо каждый раз подрезать обе грани, чтобы шип оставался отцентрирован на детали.
Шаг 3

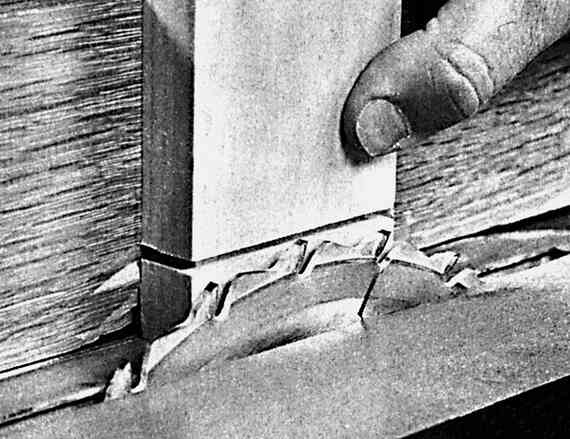

4. Вырежьте грани. Вырезание граней сводится к установке заготовки на торец в шаблоне, фиксации ее там шарнирными зажимами и подаче на диск. Для перемещения шаблона используйте обе руки. После вырезания первой грани просто отпустите зажим, переверните заготовку на 180° и снова зафиксируйте зажим. Сделайте второй рез.
Шаг 4
5. Подрежьте кромки. Последней задачей является подрезка шипов до окончательной ширины. Это делается не всегда, но если необходимо подрезать кромки, то на передке шипорезного шаблона есть для этого отдельный упор. Так же, как и для вырезания граней, поставьте заготовку в шаблон на торец и зафиксируйте ее в шаблоне шарнирным зажимом. Так и заготовка не сдвинется с нужного места, и у вас будут свободны две руки для направления шаблона.
