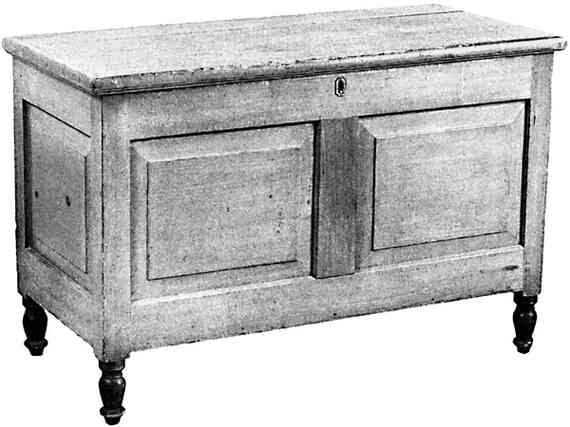

Слишком красивая, чтобы быть спрятанной в спальне, репродукция (вверху) оригинальной тумбочки (внизу) может быть полезной в общей комнате.
Филенчатая конструкция — один из наилучших способов приспособиться к естественным деформациям древесины. Широкие доски, которые используются для таких шкафов, как этот, существенно сжимаются и расширяются с изменениями температуры и влажности. Однако я подозреваю, что автор этого предмета больше заботился о внешнем виде, чем о естественной деформации.
И вот почему. Для простого ящика, сундука с накладной крышкой, как здесь, естественная деформация не имеет большого значения. При смене времен года немного изменяется высота, но в нем не много соединений с поперечным волокном, которые при этом подвергались бы повышенным нагрузкам. Такие нагрузки возникают в шкафу с выдвижными ящиками и щитовой дверкой.
Мастеру, вероятно, просто нравились филенчатые конструкции. Эта тумбочка определенно более выразительна, чем безыскусный сундук с крышкой. Он понравился мне сразу же, даже в большом и оченьзагроможденном антикварном магазине. Цвет — желтая охра — и состояние оригинальной краски вносят свою лепту в его привлекательность.
Как мебельный проект тумбочка более сложная, чем сундук с крышкой, но вполне в рамках возможностей столяра-любителя.
Изготовление тумбочки

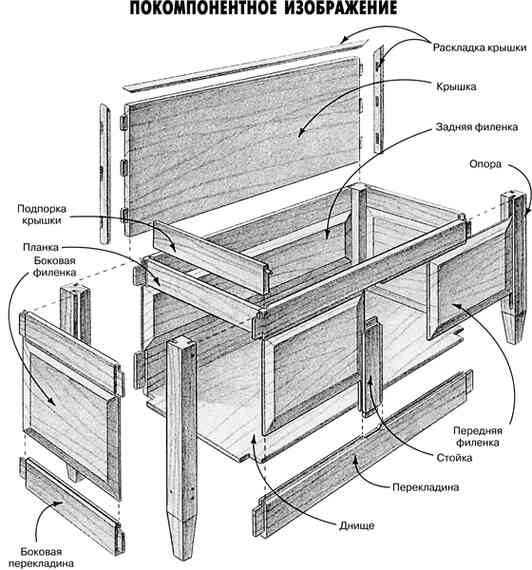

1. Склейте филенки. Для изготовления тумбочки необходимо склеить из узких досок несколько панелей, включая днище и выпуклые филенки. Для некоторой экономии времени сначала склейте эти панели, затем, пока клей затвердевает, займитесь ножками и деталями каркаса рамы. Советы по склеиванию вы найдете в Подсказках на тему «Склейка панелей».
Днище выполнено из стандартной сосны 25 мм (1-by), но материал для филенок нужно распилить или прострогать до толщины 16 мм (⅝ дюйма). После получения нужной толщины распилите материал по размерам и склейте панели.
Поскольку днище не видно, то для него можно использовать довольно сучковатую древесину. У филенок оригинала есть несколько сучков, так же как и у репродукции. В этом вопросе выбирайте сами.
2. Вырежьте гнезда и пазы в боковых опорах. У боковых опор оригинала нижние части боковых опор имеют точение и играют роль ножек. Я думаю, в основном из-за этого автор выбрал в качестве материала для опор не сосну, а лиственные породы. Сосна просто плохо подходит для токарной обработки.
Здесь у вас есть выбор. Мы сделали опоры из сосны, но сделали их сужающимися, а не точеными. За исключением этого участка ножек опоры репродукции идентичны оригинальным. Выберите материал и приготовьте болванки для опор. При необходимости склейте несколько брусков толщиной 25 мм (1-by) для получения болванок.

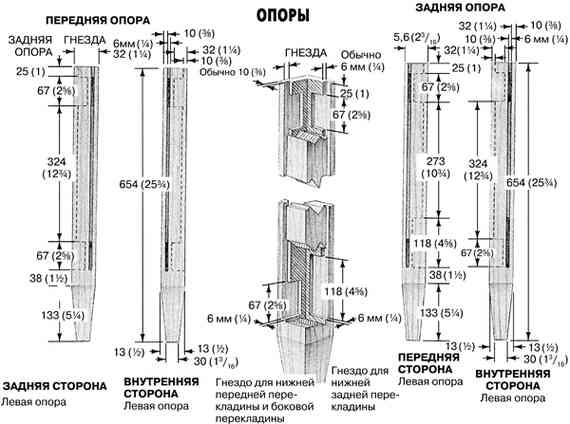

Разметьте гнезда и пазы в соответствии с чертежом Опоры. Отфрезеруйте гнезда с помощью погружного фрезера с боковым упором и самой длинной, какую только сможете найти, прямой фрезой 6 мм (¼ дюйма). Зафиксируйте опоры в самодельном приспособлении, показанном в Подсказках на тему «Вырезание шиповых соединений». Там вы найдете детали настройки и фрезеровании гнезд.
Используйте тот же фрезер с боковым упором и ту же фрезу для вырезания паза под филенку, который проходит от нижнего гнезда до верха опоры.

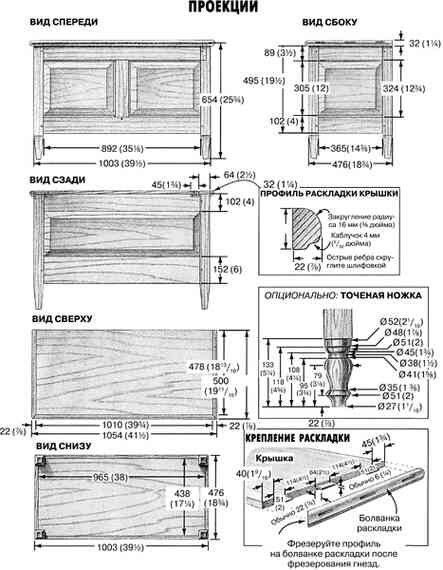

3. Выточите (или сделайте сужение) ножки на опорах. Если вы планируете точить ножки на опорах, сделайте это сейчас. Придерживайтесь параметров раздела Точеные ножки на чертеже Проекции.
Если, с другой стороны, вы собираетесь делать сужение нижней части опор в качестве ножек, то опять же делайте это сейчас. Сверяйтесь с Подсказками на тему «Сужение ножек на циркулярке». Разметьте сужение на одной опоре и используйте это для настройки шаблона. Вырежьте сужения.

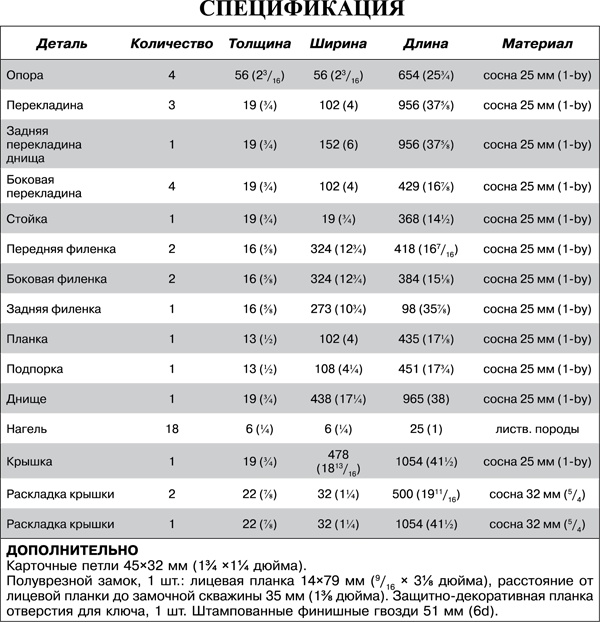

4. Вырежьте перекладины и стойку. В каркасе тумбочки есть несколько перекладин, но только одна стойка. Все они вырезаются из материала 25 мм (1-by). Обеспечьте размеры, указанные в Спецификации.

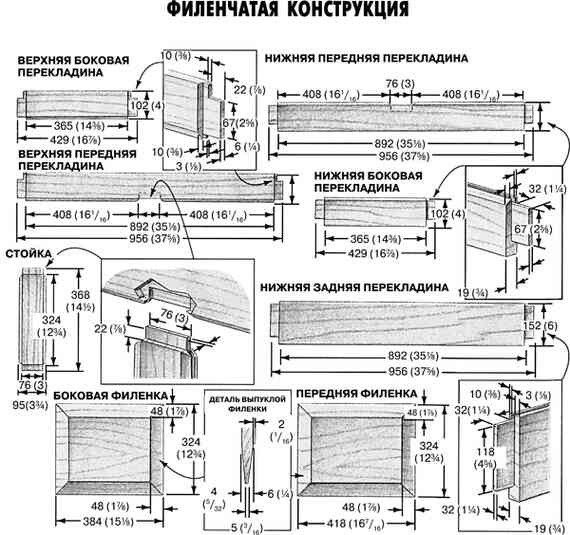

5. Вырежьте соединения на перекладинах и стойке. Изучите чертеж Рамы и филенки. Все эти элементы рам имеют шипы, а передние перекладины имеют гнезда для стойки. В дополнение все имеют пазы для филенок. У всех, кроме задних перекладин, есть декоративный скос. Особенно обратите внимание на смещение всех элементов соединений, то есть их расположение ближе к задней кромке, чем к передней.

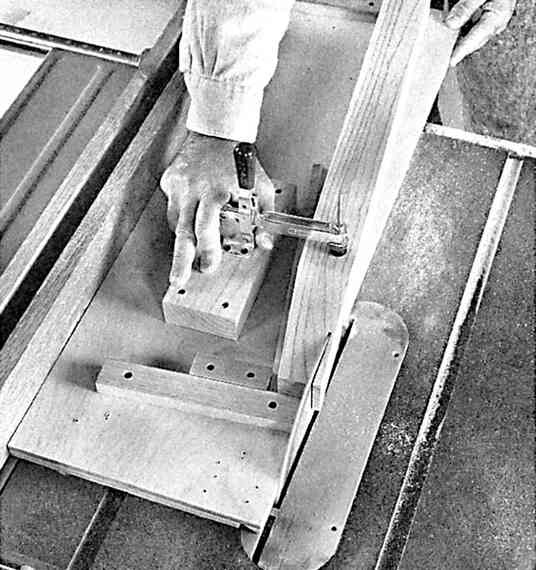

Сужение ножек на опорах немногим отличается от сужения ножек стола. Это тот же самый шаблон, который я использовал для сужения ножек стола, но с подходящим для опор положением упоров. Направление и укороченный рез позволяют использовать только один шарнирно-рычажный зажим.
Начните с вырезания паза под филенку и декоративного скоса на перекладинах и стойке. Сделайте паз, затем скос. Обе операции можно делать на циркулярке или фрезером — на ваше усмотрение. Резы каждой перекладины делайте на одной кромке, но у стойки — на обеих кромках.
Единственная стойка соединяется с двумя передними перекладинами соединениями шипом в гнездо. Вырежьте гнезда в передних перекладинах, используя погружной фрезер и боковой упор. Закрепляйте перекладины с помощью приспособления, используемого при вырезании гнезд в опорах. Обратите внимание, что гнезда расположены «внутри» пазов под филенку.
Затем вырежьте шипы на деталях рамы. Делайте это на циркулярке, применив шипорезный шаблон, показанный в Подсказках на тему «Вырезание шиповых соединений». Помните, что шипы смещены, поэтому следует после вырезания одной грани каждого шипа перенастроить продольный упор для вырезания второй грани каждого шипа. Кромки шипа можно подрезать на циркулярке по мере необходимости без шипорезного шаблона.
