Сделайте крышку
1. Сделайте шипы на крышке. Панель крышки должна быть склеена из узких досок. Ее размеры приведены в Спецификации. Советы по сплачиванию досок в панели даны в Подсказках на тему «Склейка панелей».
После снятия зажимов, очистки засохшего выдавленного клея и шлифования вырежьте шипы, соединяющие крышку и раскладку. Положение и размеры шипов показаны на рисунке Крепление раскладкив чертежах Проекции. Грани шипов в виде фальцев на торцах крышки вырезайте на циркулярке с пазорезным диском или фрезером с пазовой фрезой. Отход между тремя отдельными шипами выберите выкружной пилой или электролобзиком, и при необходимости подчистите стамеской или напильником.
2. Сделайте раскладку крышки. Разрежьте материал на три болванки по размерам Спецификации, но длину сделайте на десяток сантиметров (дюймов) больше. Перед фрезерованием профиля на болванках сделайте на двух из них гнезда для торцевых шипов крышки. Для разметки гнезд приложите болванку к торцам шипов и обведите их. (Держите болванку так, чтобы оба ее конца выступали за края крышки, а не только тот, который будет срезаться на ус.) Отфрезеруйте гнезда погружным фрезером с прямой фрезой. Заготовку фиксируйте в таком же приспособлении, которое использовалось для вырезания гнезд в опорах. Стамеской сделайте торцы гнезд прямоугольными.
Когда пригонка шипов и гнезд будет удовлетворительной, можно фрезеровать профиль. Лучше всего это делать на фрезерном столе. Верхнюю кромку раскладки режьте калевочной фрезой 16 мм (⅝ дюйма). Затем сформируйте нижнюю кромку фрезой 4 мм с профилем «каблучок».

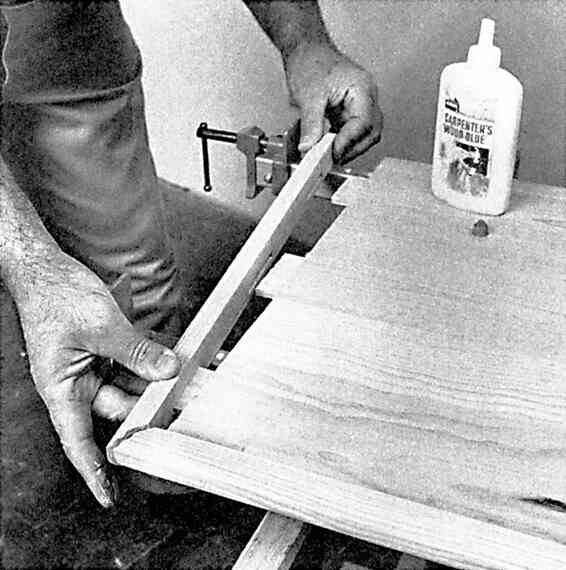

Раскладки по бокам крышки служат еще и наконечниками, сохраняющими плоскостность крышки. Они устанавливаются на шиповых соединениях, как здесь показано. Приклеивая раскладки, наносите клей на скосы стыков на ус, чтобы оно не вскрылось, и на шипы. Но не наносите клей там, где продольное волокно раскладок стыкуется с торцевым волокном досок крышки.
3. Установите раскладки крышки. Сначала ставьте боковые раскладки, чтобы разметить скосы соединения на ус. Вырежьте эти скосы и приклейте раскладки на место. Приложите переднюю раскладку к кончикам боковых и разметьте ее скосы. Срежьте скосы и приклейте раскладку на место. В заключение срежьте концы боковых раскладок заподлицо с задней кромкой крышки. Используйте ножовку с обушком.
4. Установите крышку и замок. Положите крышку по месту. Установите петли; вы можете поставить петли в зарезки, но в оригинале этого не было.
В заключение отфрезеруйте гнездо под замок и установите в него замок и прикрепите к крышке ответную планку. Снимите эти скобяные изделия, чтобы приготовить тумбочку к отделке.
Выполните отделку тумбочки
Оригинал покрашен в цвет «желтая охра». Мы покрасили нашу репродукцию «тыквенной» молочной краской. Нет-нет, тыква здесь не добавка к краске, это цвет. Пошаговые инструкции по применению молочной краски можно найти в Подсказках на тему «Отделка в стиле кантри».
Мы нанесли только один слой краски и не герметизировали сучки. В результате получилась прозрачная отделка, которая придает тумбочке определенный цвет, но позволяет видеть рисунок текстуры и характер сосновой древесины.
Для укрепления отделки и придания ей некоторого глянца мы добавили слой полиуретанового лака для втирания. Это добавило цвету немного сочности.
Подсказки: Выпуклые филенки
При копировании этой коллекции оригиналов в стиле кантри циркулярка вышла на первый план в качестве идеальной машины для изготовления выпуклых филенок. Возможно, вы привыкли использовать в этих целях фрезер. Представленные здесь проекты не укладываются в рамки настроек фрезеров.
Эти рамки включают ограничения на ширину и угол прямых скосов, которые делают пальчиковые фрезы. Из того, что циркулярка не может сделать, фрезер вырезает профили филенок — галтель, гусек и другие. Но эти профили не имеют отношения к данному собранию проектов. Для изготовления этих проектов в стиле кантри вам нужно иметь возможность делать скосы различной ширины и угла наклона.
А циркулярка делает это наилучшим образом.
Здесь показано, как сделать выпуклую филенку с прямым скосом и «ступенькой» между плоской и скошенной поверхностями. Я пользуюсь небольшой настольной циркуляркой с универсальным диском 254 мм (10 дюймов). Я не заморачиваюсь с различными шаблонами. Я просто прикрепляю к продольному упору фанерную панель высотой 130–150 мм (5–6 дюймов) для поддерживания филенки. Это примерно вдвое выше, чем деревянная накладка, крепящаяся к упору.

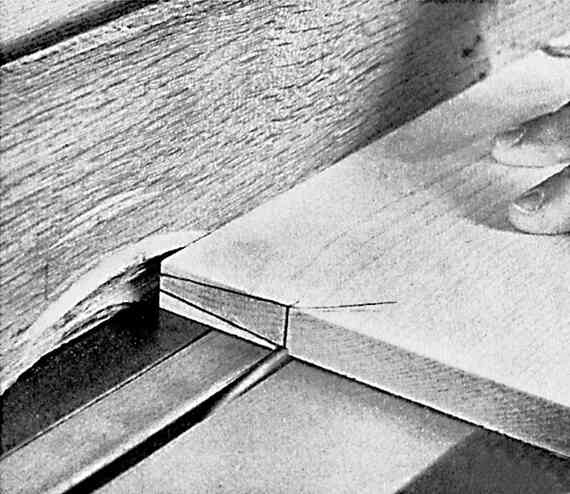

1. Сделайте пропил, формирующий ступеньку. Ступенька обычно имеет высоту 1,5–2 мм (1/16 дюйма), поэтому сделайте высоту диска именно такой. Продольный упор выставьте на ширину скоса, отмерив это расстояние от упора до внешней стороны диска. Сделайте пропилы вдоль всех четырех кромок.
Шаг 1
2. Настройте циркулярку на рез скосов. Для вырезания скоса необходимо расположить продольный упор так, чтобы диск был наклонен от него. Для большинства пил это означает, что упор должен быть сдвинут влево от диска. Соответственно, фанерная накладка должна крепиться к правой стороне упора.

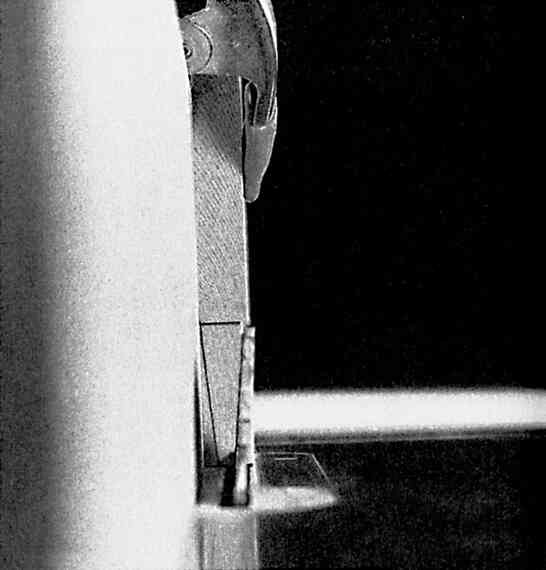

Наилучший способ настроить диск на рез скоса — выровнять его по разметке нужного скоса. Начертите скос на кромке заготовки, как показано на фото Шаг 2. Поднимите диск на высоту до пропила ступеньки и наклоните до выравнивания с разметкой. (Филенка на фото предназначена для тумбочки для белья [с. 79], скосы у которой сделаны с двух сторон.) Для этого поставьте филенку прямо за диском. При необходимости закрепите ее на упоре пружинным зажимом, пока наклоняете диск. Смотрите вдоль диска на разметку. Не обращайте внимания на показания индикатора циркулярки, просто держите взгляд на диске и разметке.
Шаг 1
3. Сделайте резы скосов. Настроив пилу (диск под нужным углом при нужной высоте, накладка на правой стороне упора), вырежьте скосы.
Когда я делаю такие скосы, я стою сбоку от циркулярки, так что я нахожусь скорее за упором, чем с одного его конца. Я могу притягивать заготовку к упору и перемещать ее справа налево при выполнении реза, как показано на первом фото Шаг 3.
Шаг 1
