Сделайте шкафы
1. Вырежьте полки. Начните процесс изготовления с полок. Всего их семь, включая крышки верхнего и нижнего шкафа и днище. Все они одинаковы, за исключением толщины. Верхняя полка и днище нижнего шкафа сделаны из материала 32 мм (5/4 дюйма), что обычно дает толщину 29 мм (1·⅛ дюйма). Другие сделаны из материала 25 мм (1-by) и имеют толщину 19 мм (¾ дюйма). Размеры см. на рисунке Разметка полок.
Склейте панели для полок. Когда зажимы будут сняты, подрежьте панели по размерам, указанным в Спецификации. Затем разметьте и обрежьте их по требуемой форме.
На четырех из полок прибиты упорные накладки; одна из четырех является крышкой нижнего шкафа толщиной 27 мм (1·(1/16) дюйма). Расположение накладки показано на чертеже. (Эта накладка позволяет ставить тарелки на ребро, опирая их на заднюю стенку шкафа.)
Легче установить накладку до сборки шкафа. Вырежьте рейку сечением 13×13 мм (½ × ½ дюйма), распилите ее по длине и срежьте соответствующие концы отрезков на ус. Для крепления накладок используйте клей и штампованные гвозди без шляпок 25 мм (1 дюйм).
2. Сделайте задние доски. Задняя стенка имеет три грани. Центральная секция — одна широкая доска, а примыкающие к ней части сплачиваются из шпунтованных досок 25×203 (1×8 дюймов). Разрежьте материал продольно и поперечно по размерам, указанным в Спецификации.

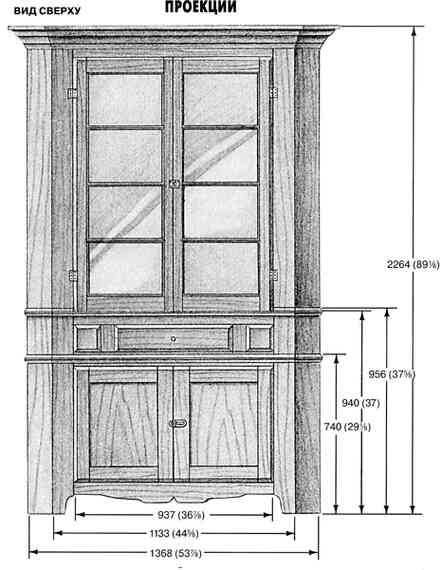

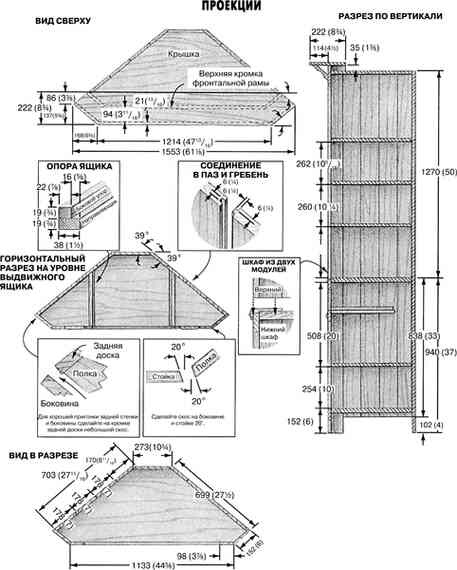

Как можно видеть на Виде сверху и горизонтальных разрезах, центральная задняя доска имеет скосы на обеих кромках, так что примыкающие к ней задние доски могут на нее накладываться. Сделайте скосы на обеих центральных задних досках — и верхнего, и нижнего шкафов. Широкая пласть каждой должна быть шириной 273 мм (10·¾ дюйма).
Вырежьте пазы и гребни на всех других задних досках. У каждой на одной кромке должен быть паз, на другой — гребень.
3. Вырежьте детали рамы. Фронтальная рама нижнего шкафа состоит из двух стоек, двух ящичных стоек, двух ящичных перекладин, двух филенок и царги. Фронтальная рама нижнего модуля имеет две стойки, но одну перекладину. Хотя боковины, строго говоря, не являются деталями фронтальной рамы, это хороший момент вырезать и их тоже.
Толщина филенок составляет 22 мм (⅞ дюйма). Для изготовления этих двух элементов распилите или отстрогайте материал 32 мм (5/4 дюйма). Советы по распиловке можно найти в Подсказках на тему «Продольная распиловка на циркулярке». Придав материалу нужную толщину, распилите его по требуемой длине в соответствии со Спецификацией.
При продольном отпиливании стоек для рам верхнего и нижнего модулей сделайте скосы под 20° у тех кромок, которые примыкают к боковинам.
4. Сделайте выпуклые филенки. Филенки делаются выпуклыми на циркулярке, а затем вырезается гребень на всех четырех кромках. Этот гребень входит в паз, который вы вырежете в стойках и перекладинах. Это будет удерживать филенки на месте, давая им в то же время достаточно пространства на естественную деформацию древесины — расширение и сжатие при изменениях влажности.
Хитрый способ выполнения скоса
Ни у одной циркулярки шпиндель не наклоняется больше чем на 45°, что требуется для задней стенки углового буфета, а значит, скос и не может быть выполнен, если доска лежит пластью на столе циркулярки.

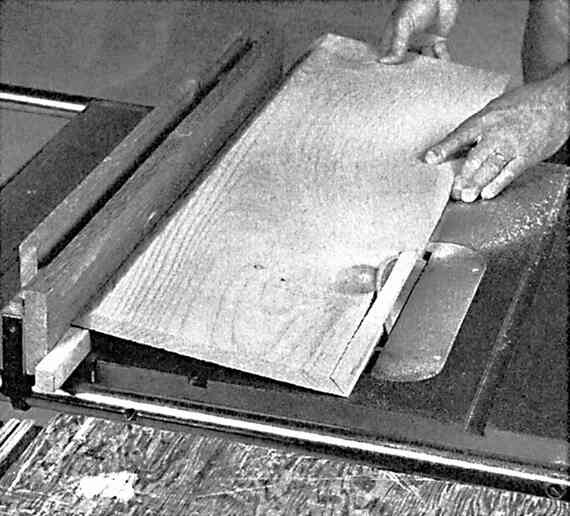

Попробуйте вот это! Вместо того чтобы подавать заготовку, поставив ее на кромку и прижимая к упору, держите доску на столе плашмя. Просто приподнимите немного одну кромку, как показано на фото, подложив под нее рядом с упором обрезок рейки. Рейка толщиной 25 мм (1 дюйм) приподнимает заготовку достаточно, чтобы дать вам нужный угол в 51° при наклоне диска 45°.

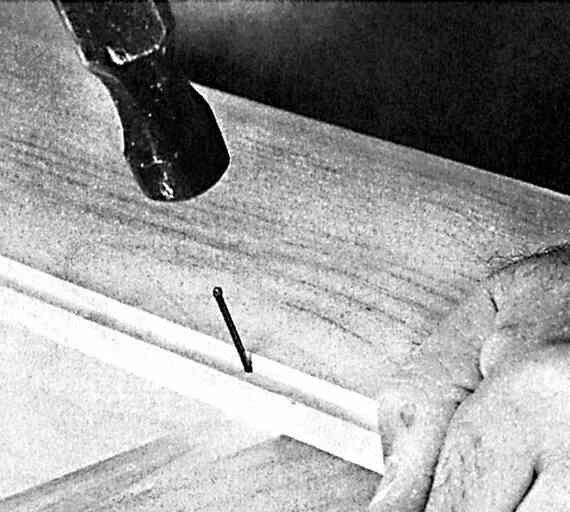

Прибивание гребня доски
радиционная техника крепления панелей с соединением досок в паз и гребень заключается в прибивании досок финишными гвоздями 2,3×51 мм (6d) через заплечик около гребня. Затем вы устанавливаете следующую доску на свое место и также прибиваете ее финишными гвоздями через кромку с гребнем. Используйте этот метод для крепления задних досок. Первую и последнюю доски придется крепить, конечно, через пласть. Последняя доска, которая устанавливается на каждом краю задней стенки, должна иметь скос по кромке, как показано на видах в разрезе.
Скос, окружающий выпуклость филенки, имеет ширину 16 мм (⅝ дюйма). Разметьте скос на одной кромке обрезка материала для филенок и используйте ее для выставления угла диска циркулярки.
Гребень можно вырезать на фрезерном столе фрезером с прямой фрезой. Выставьте фрезу и упор так, чтобы получить фальц размером 6×10 мм (¼ × ⅜ дюйма) по периметру задней стороны филенок. Переустановите фрезу и упор для вырезания такого же фальца вокруг скошенной лицевой стороны.
5. Вырежьте соединения. Детали фронтальной рамы соединяются шипом в гнездо. Как отмечалось ранее, филенки свободно устанавливаются в пазы, вырезанные в стойках, ящичных перекладинах и стойках ящиков.
Наиболее методичный подход заключается в вырезании сначала всех гнезд, а затем всех пазов. В конце вырежьте все шипы.
Прежде чем начать, пометьте все детали так, чтобы потом их не перепутать.

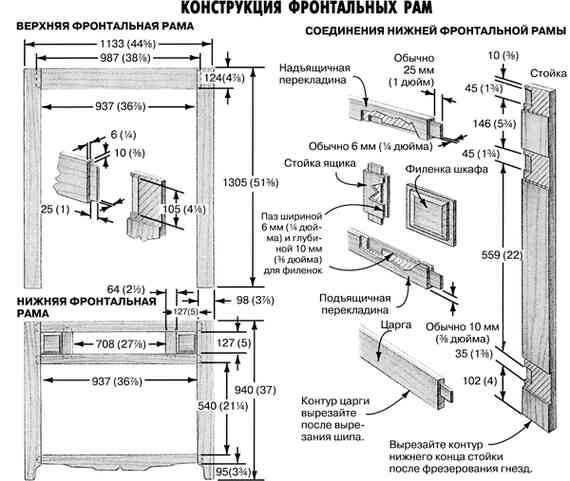

Изучите чертеж Конструкция фронтальной рамы в отношении размеров и расположения различных гнезд. Хотя у гнезд длина разная, у всех ширина равна 6 мм (¼ дюйма), а глубина 25 мм (1 дюйм). Все можно отфрезеровать погружным фрезером с угловым упором и самодельным шаблоном, показанным в Подсказках на тему «Вырезание шиповых соединений»
