Поверните головку углового упора на 20° от перпендикуляра. Обратите внимание, что поворот может быть и вправо и влево от метки 90°. Для таких внешних углов всегда поворачивайте головку упора от диска. Для первого реза поместите упор в прорезь слева от диска. Поместите заготовку к упору и плотно прижмите, чтобы она не съехала. Срежьте первый скос.
Второй рез делает скос примыкающей раскладки. Переведите упор в прорезь справа и поверните головку от диска, установив ее на 20° от перпендикуляра. Сделайте рез скоса. Приложите обе раскладки к шкафу и проверьте пригонку соединения на ус.
Отрежьте три куска раскладки. Длина этих отрезков указана в Спецификации с большими припусками. Вы будете их подрезать в процессе срезания скосов на ус и установки.
Начните с левой стороны буфета. Сделайте скосы на боковой раскладке и на одном конце передней раскладки карниза. Проверьте пригонку соединения на ус. При удовлетворяющем вас результате установите боковой отрезок. О длине не беспокойтесь — можно ее срезать заподлицо с задней стенкой шкафа после прибивания. Выровняйте нижний угол скоса с передней кромкой шкафа. Гвозди забивайте через раскладку в шкаф.
Теперь приложите переднюю раскладку по месту и разметьте ее длину. Срежьте скос. Нанесите клей на поверхности скосов и присоедините переднюю раскладку к боковой. Прибейте ее. Затем прикрепите правый отрезок боковой раскладки к шкафу, разметив и обрезав его конец, как в случае с левой боковой раскладкой. Прибейте.
13. Сделайте срединные раскладки. Срединные раскладки проходят от боковины до боковины вдоль середины буфета чуть выше и ниже выдвижного ящика. Нижняя раскладка чисто декоративная, однако верхняя скрывает стык между нижним и верхним модулями буфета и фиксирует верхний модуль между собой и выступающей верхней полкой.
При правильном выборе фрезы — конусная фреза для прямого скоса филенок — эти раскладки вырезаются без труда. Чтобы получить правильную ширину реза, направляйте рез с помощью упора фрезерного стола. Используйте фрезу для получения фаски на кромках раскладки, оставляя гребень шириной 6 мм (¼ дюйма). Шкуркой завалите ребра по бокам, а затем окончательно зашлифуйте раскладку.
Для получения наилучшего результата используйте бездефектную древесину. В целях безопасности берите болванки как можно большей толщины. Вырезав профиль, продольно отрежьте от болванки собственно раскладку требуемой толщины 13 мм (½ дюйма). При этой операции держите сторону с профилем с внешней стороны диска циркулярки.
14. Установите срединные раскладки. Срединные раскладки просто прибиваются к корпусу штампованными гвоздями без шляпки (не обычными проволочными гвоздями).
Сделайте пригонку и скосы нижней срединной раскладки и прибейте ее на место, как показано на рисунке Вид спереди. Верхнюю раскладку расположите так, чтобы она вместе с верхней полкой образовала желоб, в который встанет верхний модуль. При пригонке этой раскладки разметьте проем для дверок и срежьте верхний скос, оставив центральный гребень и нижний скос. Установите нижнюю раскладку так, чтобы кромка ее подрезанного участка была вровень с верхом нижней фронтальной рамы.
Сделайте выдвижной ящик
1. Вырежьте опоры ящика. Изготовление выдвижного ящика начинается с его опор. Опоры состоят из направляющих и боковых упоров и проходят от фронтальной рамы до задней стенки. Вырежьте направляющие и упоры в соответствии с размерами, указанными в Спецификации.
2. Установите опоры. Приклейте упоры к направляющим, как показано на рисунке опор ящика (Горизонтальный разрез на уровне выдвижного ящика). Уточните расстояние от фронтальной рамы до задней стенки шкафа, затем обрежьте опоры по нужной длине, одновременно сделав на концах скосы. Прибейте; гвозди забивайте через фронтальную раму и заднюю стенку в опоры. Обеспечьте выровненность и перпендикулярность по отношению к фасаду шкафа.
3. Вырежьте детали ящика. Размеры даны в Спецификации. Лицевая панель делается из материала толщиной 22 мм (⅞ дюйма), боковые и задняя панели из материала толщиной 16 мм (⅝ дюйма), а днище из материала 13 мм (½ дюйма). Если у вас есть рейсмусовый станок, то вы можете легко прострогать материал до таких толщин. Если рейсмуса нет, то можно использовать метод распиловки, описанный в Подсказках на тему «Продольная распиловка на циркулярке».
Склейте панель днища.

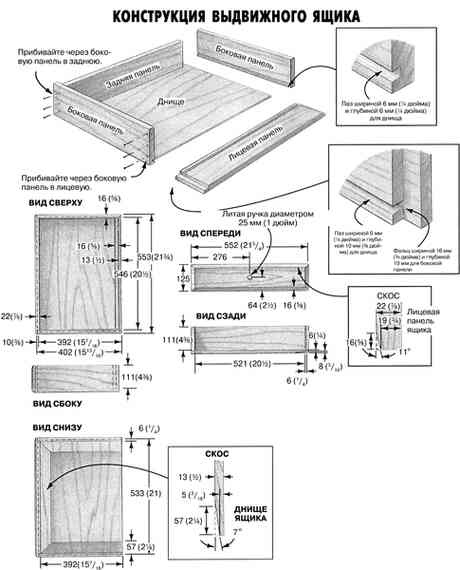

4. Соберите ящик. Скос по периметру лицевой панели выполните на циркулярке. Процесс в точности повторяет изготовление выпуклых филенок, а советы по этому вопросу можно найти в Подсказкахна тему «Выпуклые филенки». Разметьте нужный скос на боковом торце лицевой панели и используйте разметку для настройки диска циркулярки, как показано в этих советах.
Переустановите диск и упор для выполнения скоса на днище. Поскольку ширина скоса больше, то вам придется поднять диск. Упор должен быть ближе к диску, так чтобы рез сужал днище от полной толщины до 5 мм (3/16 дюйма).
Соединения просты. В лицевой и боковых панелях вырежьте паз под днище. В боковых панелях его глубина составляет 6 мм (¼ дюйма), а в передней нужно сделать глубину 10 мм (⅜ дюйма). В лицевой панели сделайте фальцы для боковых панелей. У них должна быть ширина 16 мм (⅝ дюйма), а глубина 10 мм (⅜ дюйма).
Соберите ящик с помощью штампованных финишных гвоздей 1,8×38 мм (4d). Установите ручку.
5. Пригоните ящик к шкафу. После сборки ящика пригоните его к шкафу. При необходимости подстрогайте поверхности ящика, чтобы получить удовлетворяющую вас пригонку.
Сделайте дверки нижнего шкафа
1. Вырежьте детали. Размеры даны в Спецификации. Как и в случае с выдвижным ящиком, ни одна из деталей дверок не имеет толщину 19 мм (¾ дюйма). Толщина деталей рамы составляет 22 мм (⅞ дюйма), так что они должны выпиливаться (или выстругиваться) из материала 32 мм (5/4 дюйма). Филенки дверок должны склеиваться из заготовок толщиной 16 мм (⅝ дюйма), выпиленных (или выструганных) из материала толщиной 25 мм (1-by).
2. Вырежьте пазы в перекладинах и стойках. Филенка «плавает» в пазах шириной 10 мм (⅜ дюйма) и глубиной 13 мм (½ дюйма) в перекладинах и стойках. Вырезайте пазы на циркулярке с пазорезным наборным диском или фрезером со столом и прямой фрезой. Паз центрируется на кромке материала.
