Сделайте дверки
1. Вырежьте детали. Спецификация дает размеры. Детали рамы имеют толщину 19 мм (¾ дюйма), поэтому могут быть вырезаны из материала 32 мм (5/4 дюйма). (Вы должны уметь вырезать две доски толщиной 10 мм (⅜ дюйма) из каждой доски материала толщиной 32 мм (5/4 дюйма).) В Подсказках на тему «Склейка панелей» есть схема самодельных зажимов, которые особенно хорошо подходят для склейки тонких материалов.
2. Сделайте пазы в перекладинах и стойках. Филенка «свободно плавает» в пазах шириной 6 мм (¼ дюйма) и глубиной 13 мм (½ дюйма) в перекладинах и стойках. Вырежьте пазы циркуляркой или прямой фрезой на фрезерном столе. Паз смещен от центра кромки материала, как подробно показано на рисунке Конструкция дверок.
Один рез для настройки другого
Можно эффективно использовать паз под филенку в деталях рамы дверки для настройки положения бокового упора и расположения заготовки в шипорезном шаблоне. Зафиксировав в шаблоне деталь с пазом, опустите фрезу — при выключенном, конечно, фрезере — в паз, и вы получите должное положение фрезера относительно шаблона. Сдвиньте боковой упор к кромке шаблона и застопорите упор.
3. Вырежьте гнезда и шипы. Гнезда можно отфрезеровать с помощью приспособления, использованного для гнезд рам каркаса. Нужна прямая фреза 6 мм (¼ дюйма). Гнезда смещены, как пазы под филенку.
Вырежьте шипы не циркулярке, используя ваш шипорезный шаблон. Поскольку гнезда смещены, должны быть смещены и шипы. Это означает, что надо вырезать одну грань на каждой детали, затем перенастроить продольный упор циркулярки перед вырезанием второй грани.
После формирования шипов сделайте на каждом ступеньку ножовкой с обушком. Напильником скруглите углы, чтобы шипы подошли к гнездам.
4. Сделайте фаски на перекладинах и стойках. Как показано в Конструкции дверок, на перекладинах и стойках есть непроходные фаски вдоль внутренних кромок. Соберите рамы без клея и разметьте границы фасок.
Поскольку подшипник фрезы для фасок может попасть в паз для филенки, вам придется снимать эти фаски с использованием фрезерного стола, направляя фрезер вдоль упора. Берите конусную фрезу 45°.
5. Сделайте филенки. После склейки и обрезания по размеру двух филенок вам остается только сделать на них выпуклость. Поскольку лицевая сторона филенки плоская, то выпуклость делается только для пригонки к пазу кромок филенки. У оригинала ширина скосов примерно 25 мм (1 дюйм). Между скосом и пластью нет никаких дополнительных элементов профиля. Срезайте скосы циркуляркой.
Расположите продольный упор так, чтобы диск был наклонен от него. Поднимите диск немного больше 25 мм (1 дюйм). Установите упор так, чтобы у поверхности стола он отстоял от внутренней поверхности диска на 6 мм (¼ дюйма). Наклоните диск так, чтобы верхний зуб отстоял от упора на 10 мм (⅜ дюйма). Эта настройка должна дать нужный скос. Если пробный рез подтвердит ее правильность, вырежьте филенки.
Все следы пиления зашлифуйте или зациклюйте.
6. Соберите дверки. Для пробы соберите дверки без клея. Если надо, дополнительно пригоните соединения. Окончательно зашлифуйте все детали. Затем соберите и склейте собранные дверки. Вклеивайте шипы в гнезда, но не вклеивайте филенки в пазы — они должны иметь немного свободы для естественных деформаций.
7. Навесьте дверки. Первым делом убедитесь, что они хорошо подходят к своим проемам. Зазор по всему периметру должен составлять примерно 2 мм (1/16 дюйма). При необходимости подстрогайте дверки.
Петли врезаются в опоры, а на дверках ставятся на поверхности. Стамеской сделайте зарезки, затем установите петли.
Для удержания дверок в закрытом состоянии мы использовали шариковые защелки-фиксаторы диаметром 8 мм (5/16 дюйма). Защелка устанавливается на кромке стойки рамы дверки, примерно на 25 мм (1 дюйм) ниже ручки. Ответная планка ставится на центральной стойке.
Сделайте выдвижные ящики
1. Вырежьте детали. В этой конструкции много выдвижных ящиков, и при этом трех разных размеров. На этой стадии сделайте только пять ящиков — два, которые на виду, и три, закрытые правой дверкой. Хотя размеры этих двух видов ящиков разные, конструкция у них одинаковая.
Обратите внимание, что лицевые панели вырезаны из материала 19 мм (¾ дюйма), боковые и задние панели из материала 13 мм (½ дюйма), а днища — из материала 9 мм (⅜ дюйма). Распилите и/или прострогайте материалы до нужных толщин панелей и днища. Для днища склейте по кромке соответствующие доски по размерам, указанным в Спецификации. Используйте тот же подход, что при склейке дверных филенок.
Обрежьте по длине и ширине детали в соответствии с размерами. Хотя вам не обязательно помечать каждую деталь, это помогает в организации работ. Деталей очень много.
2. Отфрезеруйте ласточкины хвосты. Лицевые и боковые панели соединены шипами ласточкин хвост в полупотемок. У оригинала шипы вырезаны, конечно, вручную. На нашей репродукции мы резали их фрезером. Используйте фрезу для ласточкина хвоста 13 мм с конусом 14° и шипорезный шаблон. Подробности настройки и использования такого шаблона изложены в Подсказках на тему «Фрезерование ласточкина хвоста».

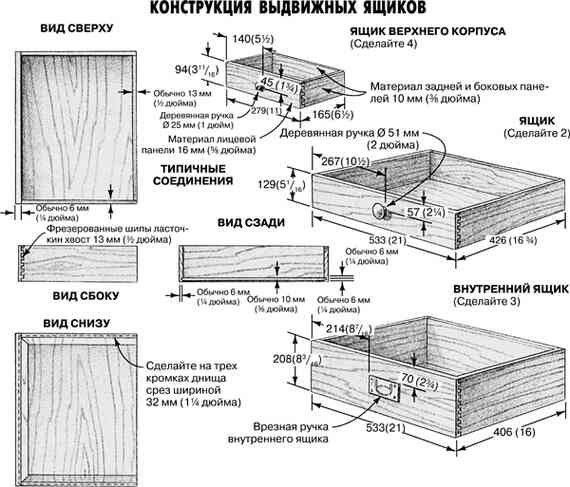

3. Вырежьте паз для днища. Как показано на рисунке Конструкция выдвижных ящиков, их днища вставляются в паз шириной и глубиной 6 мм (¼ дюйма), отфрезерованный в лицевой и боковых панелях. Вырежьте паз прямой фрезой 6 мм (¼ дюйма) фрезером со столом.
4. Сделайте днище. Панели для днищ вы уже склеили. После очистки от засохшего выдавленного клея зашлифуйте их. Толщина панелей 10 мм (⅜ дюйма), а пазы для них только 6 мм (¼ дюйма) шириной. Поэтому у днища с трех сторон надо срезать фаску, чтобы уменьшить толщину у кромок. Сделать это можно циркуляркой, как в случае дверных филенок.
5. Соберите ящик. Вырезав соединения и зашлифовав детали, продолжайте сборку. Приклейте боковые панели к лицевой панели. Вдвиньте днище в пазы. Установите на место заднюю панель и забейте в нее через боковые панели по два-три штифта (гвоздя без шляпки) с каждой стороны. Для фиксации днища забейте через него пару штифтов в заднюю панель.
6. Установите ручки. У двух ящиков верхней части корпуса деревянные ручки диаметром 51 мм (2 дюйма), которые можно купить или заказать во многих местах. По центру лицевых панелей на расстоянии 57 мм (2·¼ дюйма) от верхней кромки просверлите отверстия и установите эти ручки.
