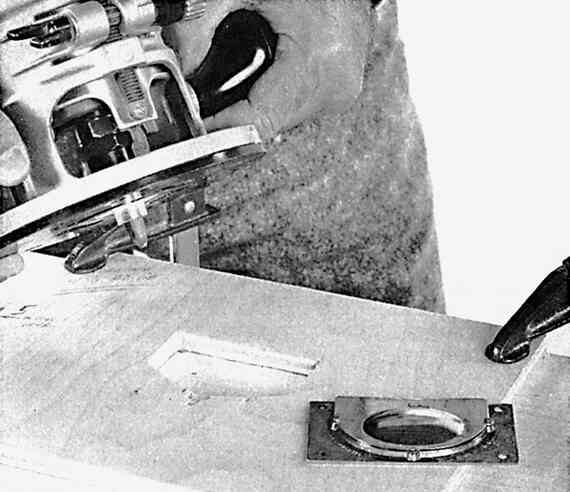

На внутренних ящиках установлены так называемые врезные ручки, которые мы заказывали по почте. (См. Спецификацию.) Для такой ручки нужно сделать вырез глубиной 13 мм (½ дюйма). Проще всего сделать это по трафарету. Вырежьте его из куска оргалита или фанеры. Уже имея у себя ручку, а не просто «по картинке из каталога», вырежьте в трафарете отверстие правильных размеров и в правильном месте. Установите на фрезер упор для работы с трафаретом, вставьте соответствующую фрезу, точно установите глубину, а затем отфрезеруйте углубление.
Задняя часть ручки, устанавливаемой на внутренних ящиках, показана здесь. Вы можете видеть, почему должно быть вырезано углубление в лицевой панели. В куске фанеры вырежьте отверстие по размерам элементов ручки и используйте этот шаблон для направления фрезера c упором для работы по трафарету и галтельной фрезой. Вырежьте углубление такой глубины, чтобы внешняя поверхность ручки была заподлицо с поверхностью лицевой панели.
7. Вставьте ящики в корпус. При необходимости подстрогайте боковые панели или верхние кромки.
Сделайте среднюю галерею
1. Вырежьте детали. Открытое пространство между корпусом и верхним корпусом я называю «галереей». Оно ограничивается крышкой (столешницей) корпуса, боковинами галереи и задней стенкой галереи.
Все эти детали должны быть склеены из относительно узких досок. Крышка и боковины сделаны из материала толщиной 19 мм (¾ дюйма), а задняя стенка из материала 13 мм (½ дюйма). Распилите и/или прострогайте материал, как положено, затем обрежьте по длине и ширине и склейте для получения панелей с размерами, указанными в Спецификации.
2. Вырежьте профиль на кромке крышки. У крышки (столешницы) на кромке вырезан профиль, который называют «четвертной валик с полочкой». Для фрезерования этого профиля на верхней поверхности используйте фрезу соответствующей конфигурации. Затем переверните крышку и закончите вырезанием валика вдоль нижней кромки. На этом проходе контролируйте рез с помощью бокового упора, поскольку поверхность, по которой можно было бы вести подшипник валиковой фрезы, была срезана предыдущей фрезой (для четвертного валика с полочкой).
3. Вырежьте контуры боковин. Контур «завиток» наиболее заметен в профилях боковин галереи, но у них на задних кромках есть также и фальцы под заднюю стенку галереи, и декоративный валик, отфрезерованный вдоль их нижних кромок.
Валики фрезеруйте валиковой фрезой 5 мм (3/16 дюйма). Фальцы делайте шириной 13 мм (½ дюйма) и глубиной 10 мм (⅜ дюйма).

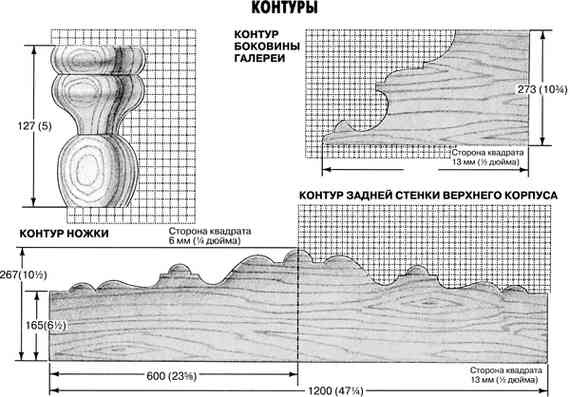

Теперь увеличьте контур для резьбы, сделав полноразмерный трафарет/шаблон из бумаги или картона. Перенесите контур на заготовки. Вырежьте электролобзиком и тщательно зашлифуйте обрезанные кромки.
4. Соберите среднюю галерею. Детали просто сколачиваются финишными гвоздями 51 мм (6d). Шляпки заглубите и зашпаклюйте.
Поставьте галерею на корпус и также прибейте ее. Шляпки заглубите и зашпаклюйте.
В заключение разметьте и просверлите отверстия диаметром 8 мм (5/16 дюйма) под нагели для крепления верхнего корпуса. В каждой боковине галереи по два таких отверстия: одно на расстоянии 45 мм (1·¾ дюйма) от задней стенки, другое на расстоянии 143 мм (5·⅝ дюйма) от задней стенки.

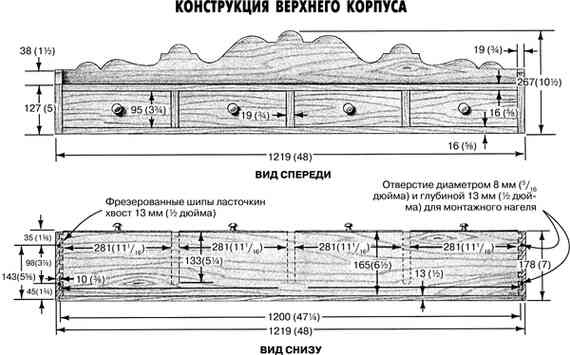

Сделайте верхний корпус
1. Вырежьте детали корпуса. К деталям относятся: крышка и днище, перегородки, задняя стенка и боковины верхней галереи. Боковины, боковины верхней галереи и перегородки должны вырезаться из материала 19 мм (¾ дюйма) по размерам, указанным в Спецификации.
Материал крышки и днища должен быть распилен или простроган до толщины 16 мм (⅝ дюйма). Материал для задней стенки — до толщины 13 мм (½ дюйма). При необходимости — в случае задней стенки это вполне вероятно — склейте узкие доски в панель нужной ширины.
2. Сделайте фальцы на боковинах. Боковина на 13 мм шире крышки и днища так чтобы задняя стенка накладывалась на крышку и днище и ее торцевое волокно закрывалось боковинами. На задних кромках боковин вырежьте фальцы глубиной 10 мм (⅜ дюйма) и шириной 13 мм (½ дюйма).
3. Отфрезеруйте ласточкины хвосты. Крышка и днище присоединяются к боковинам шипами ласточкин хвост в полупотемок. Как и другие шипы проекта, у оригинала они были вырезаны вручную, а у репродукции фрезером. Используйте то же оборудование и настройку, которые были использованы для ласточкиных хвостов выдвижных ящиков.
Однако — и это БОЛЬШОЕ однако — крышка и днище имеют трапециевидные шипы, что означает, что они идут перед шипорезным шаблоном. И поскольку они длиной почти метр 120 см (4 фута), вам придется поднимать шаблон. Высота стандартного верстака не подойдет.
4. Соберите корпус. Склейте вместе боковины, крышку и днище. Вдвиньте на место перегородки заподлицо с передними кромками корпуса и через крышку и днище забейте в них финишные гвозди 38 мм (4d). Заглубите шляпки и зашпаклюйте их.
5. Вырежьте заднюю стенку. Задняя стенка — один из ярких элементов серванта. Увеличьте образец контура задней стенки, сделав трафарет, чтобы перевести его на заготовку. Вырежьте контур электролобзиком и очень тщательно зашлифуйте обрезанную кромку.
6. Сделайте боковины галереи. У этих деталей один угол закруглен радиусом 25 мм (1 дюйм), есть валик диаметром 5 мм (3/16 дюйма), отфрезерованный вдоль нижней кромки. У боковин есть также фальц глубиной 10 мм и шириной 13 мм (½ дюйма), вырезанный под заднюю стенку.
7. Установите заднюю стенку и боковины галереи. Установите на место заднюю стенку и прибейте ее к корпусу. Прибейте на место боковины галереи. Забейте гвозди наискось через закругленную кромку в верхний корпус и через боковину в заднюю стенку. Заглубите и зашпаклюйте шляпки.
8. Установите верхний корпус на среднюю галерею. Вставьте концы нагелей в отверстия, просверленные в боковинах галереи. Аккуратно выровняйте верхний корпус относительно средней галереи, затем твердо прижмите к нагелям, чтобы сделать отметки для отверстий под нагели в верхнем корпусе.
Переверните верхний корпус и просверлите на каждой метке отверстие диаметром 8 мм (5/16 дюйма) и глубиной 13 мм (½ дюйма).
Вклейте в каждое отверстие в боковинах галереи по нагелю длиной 25 мм (1 дюйм) и установите на них верхний корпус.
