Последним шагом в изготовлении соединений задней стенки будут вырезы в крышке, днище и полке для задней стойки. Разметьте их и вырежьте электролобзиком.
5. Соберите корпус и заднюю стенку. Соедините крышку, днище и боковины с помощью клея и гвоздей 51 мм (6d). (Хотя оригинал, видимо, собран на деревянных нагелях, использовать гвозди гораздо проще, и они не заметны после отделки.) Во время забивания гвоздей вы можете использовать угловые зажимы.
Приклейте заднюю стойку к кромкам вырезов под нее в крышке и днище. Затем забейте по паре штампованных гвоздей 64 мм (8d) через каждый конец в корпус. После этого установите на место панели и прибейте их к корпусу штампованными финишными гвоздями 51 мм (6d).

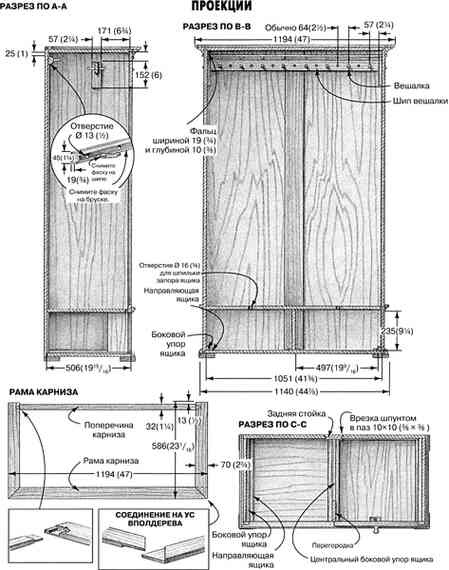

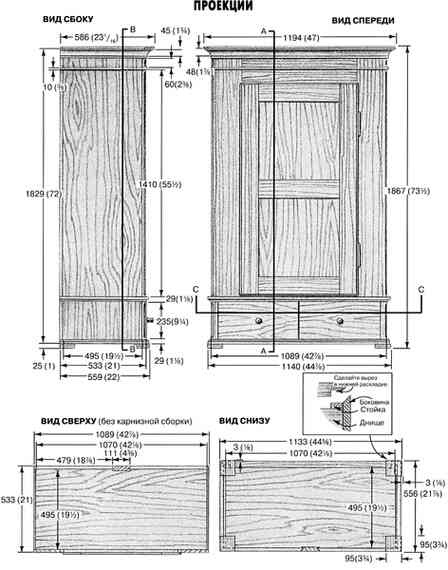

6. Установите направляющие и полку ящика. Штампованными финишными гвоздями 48 мм (4d) прикрепите направляющие и боковые упоры. Расположите их, как показано на фрагменте Разрез по B-B и C–C рисунка Проекции.
Положив корпус на заднюю сторону, расположите и смонтируйте полку. Зафиксируйте ее угловыми зажимами и прибейте штампованными финишными гвоздями 51 мм (6d) через боковины. Установите на место перегородку и закрепите ее гвоздями, забитыми через полку и днище. Поднимите корпус с задней стороны и забейте 3–5 гвоздей через сборку задней стенки в полку.

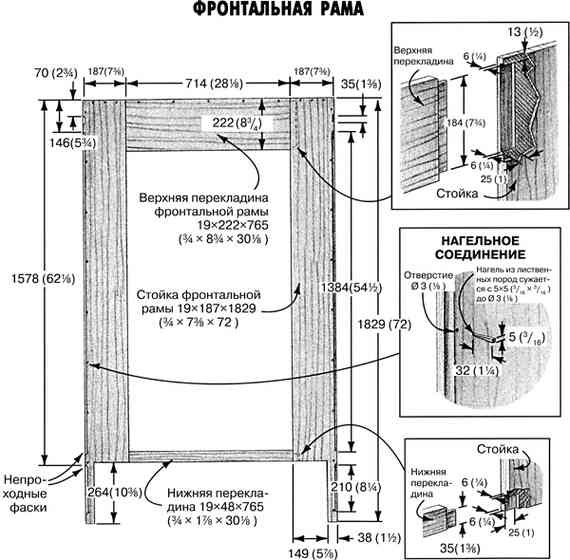

7. Вырежьте соединения фронтальной рамы. Детали фронтальной рамы крепятся шиповыми соединениями. Общие рекомендации по вырезанию таких соединений можно найти в Подсказках на тему «Вырезание шиповых соединений». Размеры для различных соединений показаны на рисунке Фронтальная рама.
Для фрезерования гнезд закрепите заготовку в приспособлении, показанном в Подсказках.
Шипы вырезайте на циркулярке с помощью шаблона для шипов, который показан в Подсказках. Вырежьте шипы соответствующих размеров, затем напильником скруглите углы для пригонки к фрезерованным гнездам.

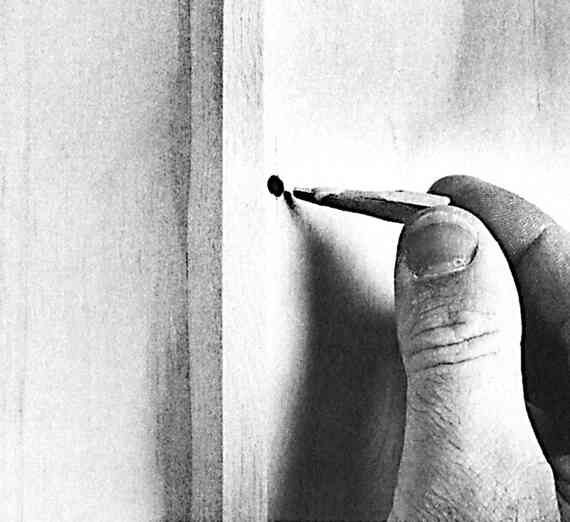

Вот как должен выглядеть нагель для фронтальной рамы. Распилите материал прямоугольного сечения на болванки, затем ножом сострогайте утоньшение к одному концу. Нанесите на суженную часть капельку клея и вставьте нагель в отверстие. Несколькими ударами молотка забейте его на место.
8. Сделайте фаски и вырезы на стойках фронтальной рамы. Стойки фронтальной рамы украшены тремя непроходными фасками. Их можно вырезать стандартной конусной фрезой 45°. Глубину реза установите так, чтобы фаска получилась шириной примерно 10 мм (⅜ дюйма). Начальные точки и длины фасок см. на рисунке Фронтальная рама. Разметьте и отфрезеруйте фаски.
Кроме того, на стойках сделаны вырезы под выдвижные ящики. Разметьте эти вырезы и вырежьте электролобзиком.

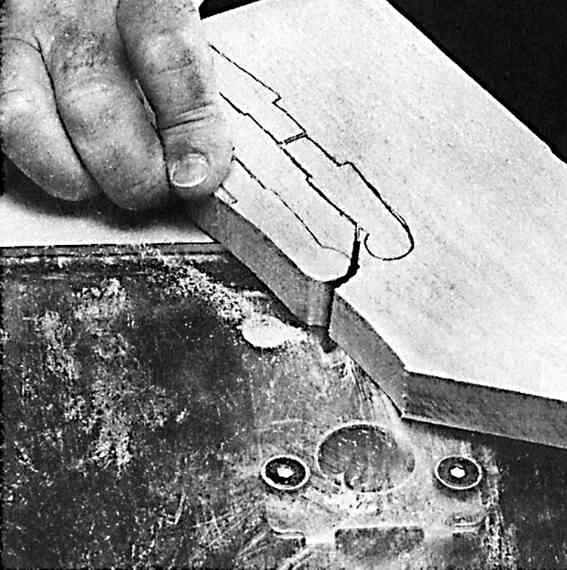

Вырезать крюки-вешалки, держа электролобзик в руках, гораздо труднее, чем делать это, закрепив его на столе для фрезера. Просто привинтите установочную плату фрезера к опорной плате электролобзика и смонтируйте его на вашем фрезерном столе. По трафарету разметьте вешалки шипом к шипу, как здесь показано, и вырежьте их.
9. Соберите и установите фронтальную раму. Нанесите на шиповые соединения клей, соберите перекладины и стойки и зажмите сборку до высыхания клея.
Положите корпус на заднюю сторону. После демонтажа зажимов с фронтальной рамы нанесите клей на кромки корпуса и положите на него фронтальную раму. Зафиксируйте реечными или трубными зажимами. Разметьте положение отверстий для нагелей. Размещайте их на расстоянии примерно 10 мм (⅜ дюйма) от кромок. На стойках они располагаются на расстоянии примерно 50 мм (2 дюйма) от верха и низа и с интервалом примерно 216 мм (8·½ дюйма), их точные места и количество не критичны. Поскольку карнизная раскладка закроет верхнюю кромку фронтальной рамы, я здесь использовал гвозди 51 мм (6d). Под нагели просверлите отверстия диаметром 3 мм (⅛ дюйма) с глубиной около 35 мм (1·⅜ дюйма).
Затем выстругайте несколько нагелей. Приготовьте рейки сечением 5×5 мм (3/16 × 3/16 дюйма) и нарежьте из них куски длиной 32 мм (1·¼ дюйма). Сострогайте их, как показано на фрагменте Нагельное соединение рисунка Фронтальная рама, делая сужение от полного квадратного сечения до круглого с диаметром 3 мм (⅛ дюйма) или менее.
Когда нагели будут готовы (или по мере готовности каждого) забейте их в соответствующие отверстия. Наносите каплю клея на круглый конец, вставляйте в отверстие и затем подбивайте. Стамеской подрежьте каждый нагель заподлицо (или почти заподлицо).
10. Сделайте крюки-вешалки. Делайте вешалки из тополя, а не из сосны. Сосна довольно ломкая; мне представляется, что если слишком резко снимать повешенную на такой крюк одежду, то это может легко сломать его.
Контур вешалок показан на рисунке Контуры и профили. По рисунку сделайте трафарет, но он должен быть достаточно прочным, так как вам придется использовать его на 23 болванках.
Перенесите контур на болванки и вырежьте его. Это может оказаться не просто, если у вас нет выкружной лобзиковой или ленточной пилы. Попробуйте установить ваш электролобзик на фрезерном столе. (См. фото вверху.)
Когда черновые контуры вырезаны, скруглите и смягчите углы ножом, напильником или просто шкуркой. Для скругления шипов воспользуйтесь напильником или стамеской для приведения их к примерно круглому сечению.
11. Сделайте бруски для вешалок. Здесь два бруска для вешалок. Один крепится на задней стенке, примерно на 25 мм (1 дюйм) ниже крышки. Второй подвешивается между боковинами, примерно в середине между передней и задней частью шкафа и где-то на 57 мм (2·¼ дюйма) ниже крышки. Вырежьте бруски по размерам из Спецификации.
