При вырезании соединения вполдерева на ус на длинной секции карнизной рамы, угловой упор должен быть установлен под 45°. Выровняйте с диском самый уголок заготовки и первым резом сделайте заплечик нахлестки. Затем отодвиньте заготовку от диска и сделайте второй проход, продолжая убирать отход с нахлеста. Третий проход должен завершить нахлест. Глубина реза, конечно, должна равняться половине толщины заготовки.
Перед собственно вырезанием профиля необходимо сделать болванки для раскладок. Склейте по пласти пару досок 32 мм (5/4 дюйма) для каждой болванки. После снятия зажимов и очистки их от засохшего клея распилите каждую заготовку на бруски сечением 45×45 мм (1·3/4× 1·3/4 дюйма), а затем спилите на каждом фаску шириной 51 мм (2 дюйма).
Вот как срезается фаска. Выставьте высоту диска примерно 64 мм (2·½ дюйма). Установите продольный упор на расстоянии 51 мм (2 дюйма) от диска. Затем наклоните диск на 45° (наклон должен быть в сторону диска). При необходимости отрегулируйте высоту диска, чтобы он не доставал до упора. Сделайте рез.
Теперь вырезайте профиль вогнутой выкружки на этом скосе фаски.
9. Вырежьте соединения рамы карниза. Вырежьте три бруска и поперечину рамы карниза по размерам, указанным в Спецификации. Затем обратитесь к фрагменту Рама карниза рисунка Проекции. Обратите внимание, что передний и боковые бруски рамы соединены внахлестку вполдерева на ус, а поперечина с боковыми брусками — шипом в гнездо.
Срежьте полдерева циркуляркой с наборным пазорезным диском. Отрегулируйте диск так, чтобы выбирать ширину примерно 16–19 мм (⅝ — ¾ дюйма) (или половину толщины материала заготовки). Сделайте пробный рез на двух деревянных обрезках, чтобы проверить пригонку.

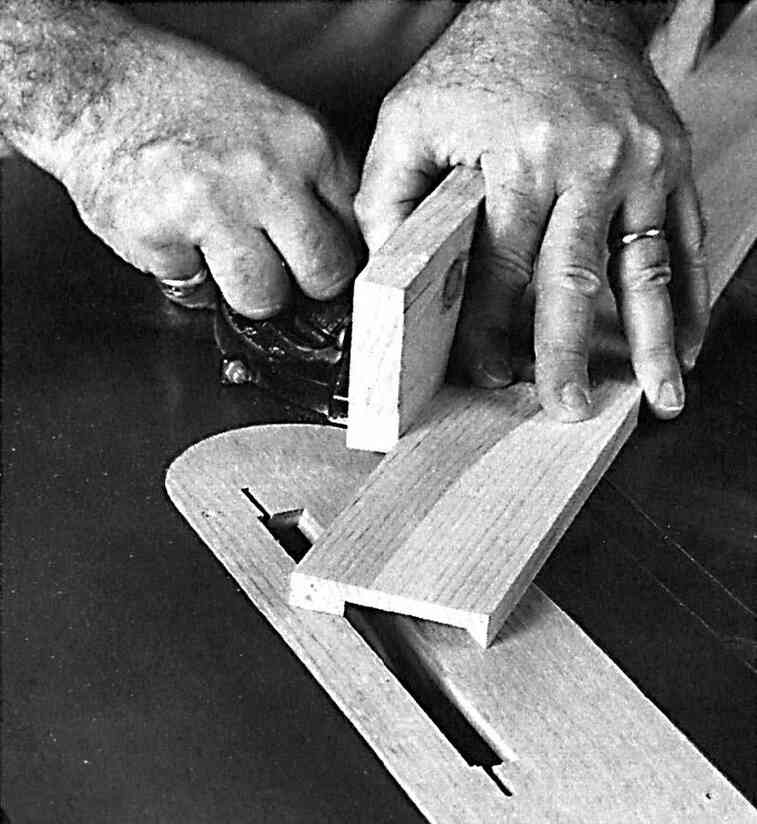

Чтобы ничего не перепутать, разметьте заплечики нахлестки на трех заготовках. На длинной секции карниза они должны быть под 45°. На коротких заплечики перпендикулярны длине. Сделайте резы, направляя заготовки с помощью углового упора. Для удаления всего отхода с каждого нахлеста потребуется несколько резов.
После вырезания нахлестки поменяйте диск на обычный. Срежьте концы коротких секций на ус.
Отфрезеруйте гнезда с помощью коробообразного приспособления для фиксации деталей в процессе обработки. Используйте погружной фрезер с фрезой 6 мм (¼ дюйма).
Шипы вырежьте циркуляркой с помощью шипорезного шаблона, описанного в Подсказках на тему «Вырезание шиповых соединений».
10. Соберите и установите раму карниза. Приступайте к раме карниза. Склейте шиповые соединения поперечины с боковыми брусками. Затем приклейте на место переднюю секцию. Сделать соединения вполдерева на ус плотными довольно непросто; попробуйте стянуть детали угловыми зажимами, а затем добавьте параллельный винтовой зажим.
Собранный карниз должен просто лежать на верху корпуса. Его можно сместить вперед или приподнять с корпуса. Но на практике он останется там, куда вы его положили.
Для хорошей пригонки следует приложить верхнюю раскладку к корпусу и пометить, где должны быть соединения на ус, если бы вы прикрепили раскладку плотно к корпусу. Срежьте один скос, а затем сместите второй скос примерно на 2 мм (1/16 дюйма) «наружу», так чтобы раскладка была немного длиннее. Теперь срежьте скос на одном конце двух боковых секций раскладки. Не обрезайте по окончательной длине, оставьте длинными — просто срежьте один скос.
Приклейте раскладки к карнизной раме. Сначала прикрепите длинную раскладку, выровняв ее параллельно передней кромке рамы и углубив примерно на 8 мм (5/16 дюйма). После высыхания клея добавьте две короткие раскладки. Нанесите клей на скошенные поверхности. (Раскладки можно приклеить к раме, потому что здесь клеится продольное волокно к продольному.)
После высыхания клея установите сборку на корпус. Разметьте и обрежьте как раскладки, так и раму, так чтобы все эти детали были заподлицо с задней стенкой корпуса.
Сделайте дверку
1. Вырежьте детали дверки. Дверка представляет собой филеночную конструкцию, состоящую из трех перекладин, двух стоек и двух филенок (панелей). Перекладины и стойки имеют толщину 19 мм (¾ дюйма), филенки — 13 мм (½ дюйма). Поскольку перекладины и стойки могут быть сделаны из стандартного материала без склейки, обрежьте материал по размерам Спецификации.
Филенки придется склеивать. Распилите или прострогайте достаточно материала 13 мм (½ дюйма) для изготовления филенок. При отпиливании заготовок по длине делайте их на 5–7 см (2–3 дюйма) длиннее, чтобы иметь запас для подрезки и выравнивания филенок. Когда заготовки будут готовы, склейте панели филенок; порядок склейки по кромке описан в Подсказках на тему «Склейка панелей».
2. Вырежьте в перекладинах и стойках пазы для филенок. Это можно сделать разными способами: на фрезерном столе прямой фрезой 6 мм (¼ дюймов) или пазовой фрезой, фрезером без стола с пазовой фрезой или циркуляркой с пазорезным диском. При любом способе старайтесь отцентрировать пазы на кромках деталей. Стойки и верхняя и нижняя перекладина режутся только по одной кромке, средняя перекладина — по обеим.

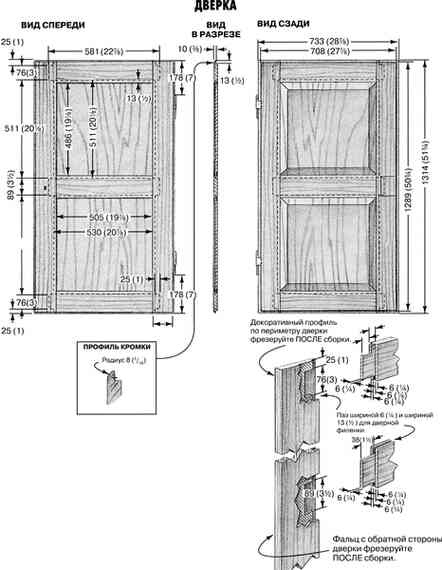

3. Отфрезеруйте гнезда. Размеры и место гнезд показаны на рисунке Дверка. Все гнезда имеют глубину 38 мм (1·½ дюйма) и расположены внутри пазов.
Используйте приспособление для вырезания гнезд, показанное в Подсказках на тему «Вырезание шиповых соединений», чтобы удерживать стойку, и вырезайте гнезда погружным фрезером с прямой фрезой 6 мм (¼ дюйма). В этих Подсказках описаны и настройка, и порядок действий.
4. Вырежьте шипы. Поскольку стойки имеют паз по всей длине, шипы на верхней и нижней перекладине должны быть ступенчатыми. Грани шипов режутся на циркулярке с помощью шипорезного шаблона, показанного в Подсказках на вышеуказанную тему. Настройте циркулярку и шаблон и сделайте соответствующие резы.
Ступеньки вырежьте ножовкой с обушком. Все, что требуется — пара резов на каждый шип.
В заключение скруглите кромки шипов напильником, для их пригонки к фрезерованным гнездам.
5. Сделайте выпуклые филенки. После высыхания клея снимите с филенок зажимы и счистите выдавленный засохший клей. Зашлифуйте филенки, затем обрежьте их до прямоугольной формы и окончательных размеров.
Задняя сторона филенок делается выпуклой для уменьшения толщины на кромках до 6 мм (¼ дюйма), чтобы кромки вошли в пазы дверной рамы. Ширина скоса, образованного выпуклостью, не играет большой роли, но глубина пазов имеет решающее значение. Обычно это можно делать на фрезерном столе, что не хуже (или даже лучше), чем на циркулярке. Но фигрейные фрезы для филенок образуют выступ (гребень) на кромке, который слишком мал для паза рамы этой дверки. (См. Подсказки на тему «Выпуклые филенки») Поэтому вам почти обязательно надо делать это на циркулярке.
