В Подсказках даются подробности, но если коротко, то процедура следующая. Установите упор так, чтобы диск наклонялся от него. Расположите его на расстоянии 5 мм (3/16 дюйма) от диска. Высоту диска сделайте примерно 51 мм (2 дюйма). Наклоните диск так, чтобы самый высокий зуб был на расстоянии чуть больше 13 мм (½ дюйма) от упора. (Держа заготовку позади диска, посмотрите через диск, чтобы установить угол наклона.) Сделайте четыре необходимых реза, чтобы сформировать выпуклость каждой филенки.
Зашлифуйте все следы пиления и проверьте пригонку филенок и пазов в деталях рамы.
6. Соберите дверку. Соберите дверку в пробном варианте без клея. При необходимости подправьте соединения. Начисто зашлифуйте все детали. Вклейте шипы в гнезда, но не вклеивайте филенки в пазы, они должны иметь пространство для естественных деформаций.
7. Подрежьте кромки дверки. После демонтажа зажимов и очистки от выдавленного засохшего клея подрежьте сборку, чтобы уменьшить ее размеры до окончательных и обеспечить ее прямоугольность. Не уверены в своих возможностях поперечно пилить на циркулярке такой большой объект, как дверь? Выравнивайте ее прямоугольность фрезером. Выберите самую ровную длинную кромку в качестве базовой. Для направления фрезера установите упор под прямым углом к этой кромке. Используйте прямую фрезу самого большого диаметра из тех, что у вас есть, и снимите с нее то минимальное количество материала, которое обеспечит вашу цель — гладкая, ровная кромка. Действуя от этой базовой кромки, подрежьте верхнюю и нижнюю кромки дверки. Затем, при необходимости, подрежьте оставшуюся длинную кромку, действуя от подрезанных верхней и/или нижней кромки.

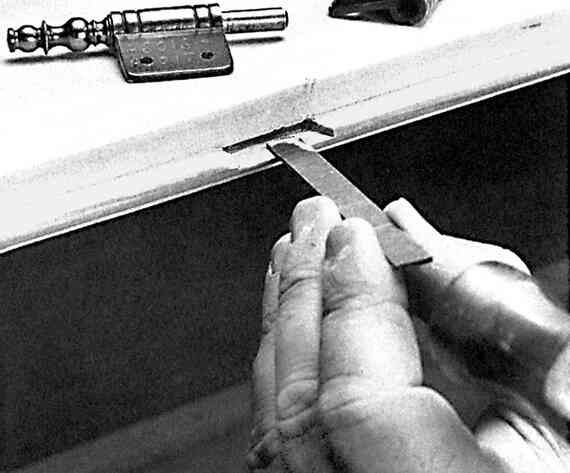

Установка петель на дверку гардероба — довольно грубая столярная работа. Здесь в фальце уже сделана зарезка под карту петли и начинается работа с прорезью. Пробойник из стальных обрезков не имеет сужающейся режущей кромки; торец сделан тупым и прямоугольным. Вероятно, вы извлечете из прорези несколько древесных волокон, но в основном вы будете ломать и сминать древесину, выдавливая в ней прорезь. (Вы видите обе части петли лежащими на дверке. Деталь со стержнем ставится на корпус, другая — на дверку.)
Когда дверка стала прямоугольной, воспользуйтесь фрезером с фальцевой фрезой, чтобы вырезать на кромках фальц по всему периметру, как показано на фрагменте Вид в разрезе рисунка Дверка. Затем проверьте пригонку дверки к корпусу. При необходимости расширьте фальц, чтобы получить должную пригонку.
В заключение установите калевочную фрезу 8 мм (5/16 дюйма) в патрон фрезера на фрезерном станке и отфрезеруйте профиль кромки по периметру дверки. Из-за фальца у подшипника фрезы не будет опоры, поэтому используйте упор фрезерного стола, чтобы направлять рез.

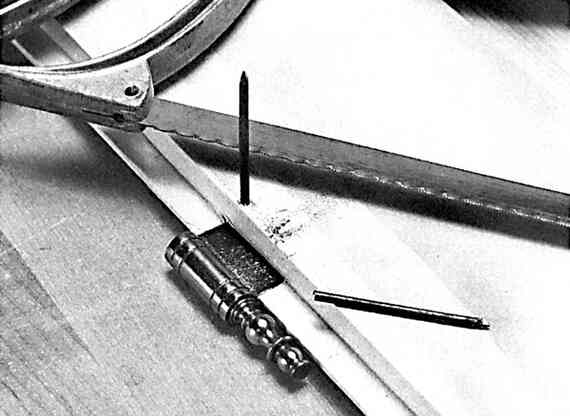

Здесь хорошо видна уже почти завершенная установка. Петля на месте, крепежные гвозди забиты через стойку дверной рамы с ее внешней стороны. Один гвоздь срезан заподлицо. Если не сможете срезать гвоздь заподлицо, сровняйте его напильником.
8. Навесьте дверку. У дверки оригинала очень необычные петли, которые установлены очень необычным способом. (Интересно, что оба экземпляра из этой коллекции, которые я отнес к амишской мебели, имеют одинаковые петли, установленные одинаковым способом.) Единственное место из тех, что я знаю, где продаются такие петли, это Paxton Hardware (см. Спецификацию), и они называют их «парламентскими». Их преимущество в том, что вы можете легко снять дверку, просто сняв ее с петель. Одна карта (створка), со стержнем, крепится на корпусе, вторая — на дверку.

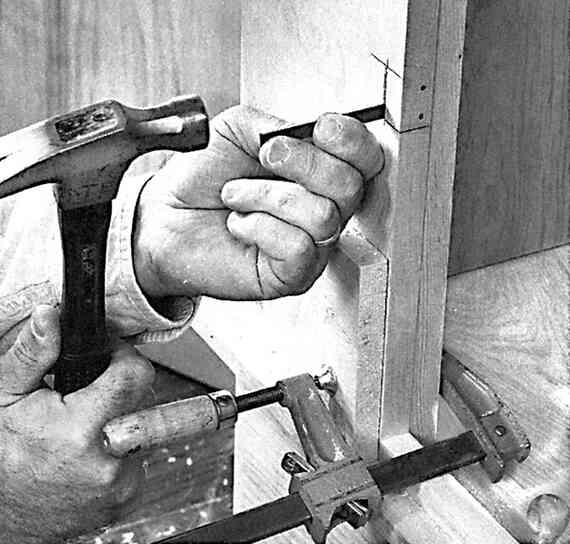

Прорезь под карту петли в корпусе делается теми же «инструментами» и способами. Зажимы фиксируют деревянный обрезок с внутренней стороны корпуса в качестве опоры того места, где пробивается прорезь, для минимизации выровов древесины (все же они появятся в небольшом количестве). Продолжайте пробивать и пробовать, пока прорезь не станет достаточно широкой (длинной) для карты петли.
В этом проекте петли смонтированы так, как Paxton, я уверен, совсем не предусматривал.
Сначала установите петли на дверку. По рисункам определите места и разметьте их на дверке. Стамеской сделайте зарезку в основании фальца вокруг внутренней стороны дверки. Глубина зарезки должна соответствовать толщине карты. Очевидно, что карта шире фальца, поэтому следующим шагом вы должны продолбить узкий паз внутрь кромки дверки, как показано на фото. Для этого используйте пластинку длиной 5–7 см (2–3 дюйма) из стальной полосы 3×10 мм (⅛ × ⅜ дюйма). Обработайте рабочий торец пластины на точиле так, чтобы он был тупым и прямоугольным. Забивайте этот «пробойник» в кромку дверки, ломая и сминая древесину сосны и создавая прорезь. Это грубо, но работает. Когда прорезь готова, вы прикладываете к ней карту петли и с силой вставляете ее в прорезь так, чтобы шарнир петли плотно прилегал к кромке округлого профиля дверки.
Намеренная неточность облегчает сборку
Установите петли абсолютно точно — и, вероятно, вам не удастся навесить дверку без затруднений. Не верите?
Помните, что для навешивания дверки вам нужно выровнять два шарнира петель дверки строго над двумя стержнями петель корпуса. Петли расположены на расстоянии друг от друга более 75 см (2, 5 фута). Вероятность того, что вы сможете выровнять оба шарнира точно по двум стержням и сохранять эту выровненность при опускании дверки, стремится к нулю.
Облегчите себе жизнь. Намеренно сделайте расстояние между петельными картами со стержнями на 1,5 мм (1/16 дюйма) больше, чем расстояние между их ответными картами на двери. Это позволит вам сначала «наживить» карты одной петли, а затем переключить свое внимание на выравнивание карт второй петли.
Затем наметьте места петель на корпусе. Дверка не должна заедать, поэтому сделайте прокладки между дверкой и нижней перекладиной корпуса, а также между дверкой и навесной стойкой толщиной 2–3 мм (1/16 — ⅛ дюйма). Подержите дверку в проеме и посмотрите, каков у вас маневр, затем приклейте скотчем прокладки соответствующей толщины к нижней перекладине корпуса и навесной стойке. Поставьте дверку на место, плотно прижав к прокладкам, и пометьте положение петель.
Превратите эти метки в полноценную разметку зарезок под петли. С обратной стороны стойки прижмите деревянный обрезок, чтобы минимизировать выровы древесины, когда будете пробивать сквозные прорези, используя тот же грубый способ, что и для прорезей в дверке. Здесь следует упомянуть пару советов.
