Часто конструкция крыши была открытой, ее было видно изнутри здания. В других случаях помещение перекрывалось горизонтальным потолком. Такой потолок делался из двух несущих балок, на которые укладывались брусья, в свою очередь создающие кессонную
[52] структуру потолка. Квадраты между этими брусьями заполнялись терракотовыми плитками (рис. 8.7). Позднее основные несущие балки могли изготавливаться из камня.
Пила, как зазубренная металлическая пластина, была известна еще в микенскую эпоху. Распиловка брусьев на тонкие доски считалась более простой операцией, чем длительное обтесывание камня. Поэтому предполагают, что длинные грубо обтесанные брусья обшивались тонкими досками, которые одновременно становились декоративным украшением.
Кровля покрывалась терракотовой или мраморной черепицей по деревянной обрешетке. Известно, что выделка тонких мраморных плит для этих и других целей применялась еще в VI в. до н. э.

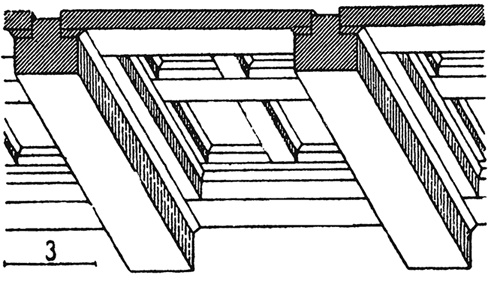

Рис. 8.7. Конструкция кессонированного потолка
8.4.2. Строительство из камня
Камень как основной строительный материал использовался на территории Греции еще в ахейскую и крито-микенскую эпохи. От времен Золотых Микен остались замечательные памятники кладки городских стен из огромных каменных глыб, которые удерживались в конструкции стены исключительно за счет подгонки формы камней и их притесывания. При таком огромном весе камней конструкция не разрушалась за счет большой силы трения между этими глыбами (вкл., рис. 105). У кносских владык на о. Крит не было необходимости в столь мощных защитных сооружениях из-за островного расположения своих владений. Они возводили постройки из мелких камней разной величины, плотно подгоняя камни по размерам и форме (вкл., рис. 106). Этот прием строительства был распространен по всему побережью Малой Азии и островам Эгейского моря. Еще древние ликийцы
[53] строили свои небольшие и незамысловатые дома, используя подобную кладку (вкл., рис. 107).
В Греции широко использовался необожженный глиняный кирпич. Из него строили разные сооружения вплоть до самых роскошных. Так, из кирпича-сырца были сделаны стены храма Геры в Олимпии (вкл., рис. 108). Витрувий сообщает о размерах такого кирпича. Его длина не превышала 30 см при толщине около 8 см. Такие размеры кирпича приведены в надписях, относящихся к возведению крепостных стен в Афинах.

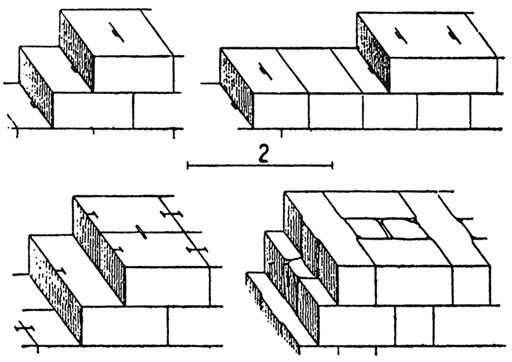

Рис. 8.8. Типы кладки в Древней Греции (по О. Шуази)
В VI – v вв. до н. э. применялась кладка насухо из хорошо притесанных камней геометрически правильной формы с перевязкой швов. Позднее, в Iv в. до н. э., стали применять кладку из таких же камней, но с заполнением из бута (рис. 8.8). На рис. 8.8 видно, что основные камни служат облицовкой.
Применение каменных балок показало, что балка, положенная на постель (широкую плоскость балки), выдерживает значительно меньшую нагрузку, чем поставленная на ребро. Поэтому уже в храмах Посейдонии или в Селинунте, относящихся к VI – v вв. до н. э., архитравы сделаны из каменных балок, поставленных на ребро. Трещина в такой балке могла привести к быстрому разрушению всей конструкции, поэтому одну балку заменяли двумя или тремя в надежде, что при разрушении одной две другие будут удерживать конструкцию. Известно, что камень плохо работает на изгиб. Поэтому чем больше пролет, тем выше риск разрушения конструкции. Несмотря на то, что балки имели увеличенные размеры поперечного сечения и отсюда большой запас прочности, происходили разрушения, тем более что ситуацию усугубляли частые землетрясения и отдельные подземные толчки. Бороться с этим можно было единственным способом – уменьшая пролет. Это делалось с помощью выпуска консольных камней по бокам проема. Данный прием известен еще со времен египетского строительства и возведения ложных сводов. Подобным образом выложен свод в толосе
[54] «сокровищницы Атрея» в Микенах, который имеет диаметр 14 м (вкл., рис. 109). Такая конструкция для XIII в. до н. э. явилась значительным шагом вперед. Египтяне перекрывали с помощью этой конструкции только незначительные пролеты от 2 до 3 м.
Используя в своем строительстве камни больших размеров, греки должны были их перемещать. В их распоряжении уже были блоки, вороты и другие приспособления, которые они успешно применяли в корабельном деле. Для подъема камней и закрепления на них строп эллинга использовались выступы, которые оставляли при изготовлении каменного элемента. Для той же цели широко применялась выемка в камне под названием «волчья пасть». В этом случае расширяющийся железный клин заводился сбоку в соответствующую ему по форме выемку в камне (рис. 8.9, а). Если порода имела малую прочность, в ней вытесывались борозды, прямые для общего обхвата элемента или в форме латинской буквы U (рис. 8.9, б). Применение «волчьей пасти» и борозд позволяло точно уложить камень в нужное место. Ведь иначе его необходимо было опустить рядом, чтобы снять стропы. В этом случае в камне оставлялась выемка, в которую можно было легко вставить металлический рычаг для последующей его установки на место.

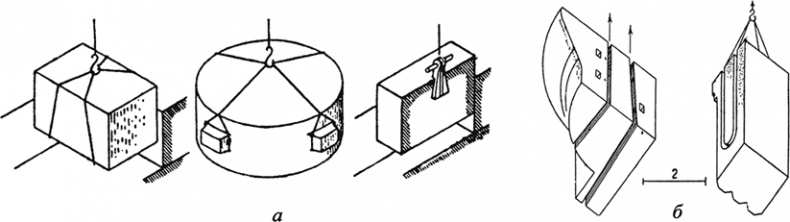

Рис. 8.9. Приемы переноски камней (по О. Шуази): а – наиболее распространенные приемы подъема; б – подъем капителей и триглифов большого храма в Акраганте с помощью борозд в форме буквы U

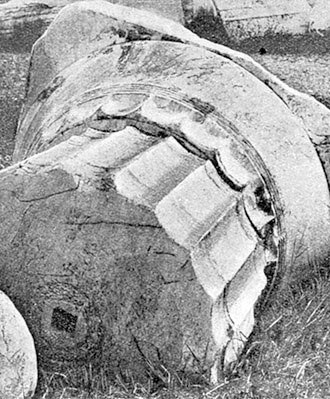

Рис. 8.10. Капитель с верхним барабаном колонны Парфенона. В барабане видно квадратное гнездо для скрепляющего пирона
