Средневековые философы горазды были говорить одно, а записывать другое — или даже писать сначала одно, а потом другое в полном противоречии с первым, лишь бы сберечь шкуру. И вот в середине XIV века Николай Орезмский
[104], позднее — епископ Лизьё, — изобретая графики, не слишком беспокоился о противоречиях, возникающих из-за иррациональных чисел. Орем по умолчанию игнорировал вопрос о том, достаточно ли одних лишь целых и дробных чисел для заполнения базисной прямой графика. Он сосредоточился на том, как приспособить свои новые картинки к анализу количественных отношений.
Графики можно воспринимать как изображение функции, отражающее изменение одного количества в связи с изменением другого. Прибыли компании «Эйвон» от продаж в странах третьего мира в зависимости от времени, сожженные вами калории в зависимости от пройденного расстояния, максимальная дневная температура воздуха в зависимости от географического местоположения — вот они, примеры функций. Любую можно понять, построив ее график. У графика из последнего примера есть специальное название, намекающее на некую более глубинную связь: это карта. Метеорологическая.
Любая карта — своего рода график. К примеру, «нормальная» географическая карта отражает названия городов и стран, а также, быть может, еще кое-какие данные — в зависимости от их географического положения. Греки и прочие, не отдавая себе в этом отчета, применяли такие графики — карты — тысячи лет. Неясно, отдавал ли себе отчет и Орем, но ключевой вопрос он все-таки затронул: имеет ли какой-либо географический или геометрический смысл кривая или иная геометрическая форма, образованная графиком, построенным на некотором множестве данных, т. е. функция?
Если построить график зависимости степени возвышенности земли от местоположения, получится знакомая нам топографическая карта, и ее связь с реальной географией очевидна. Гора в форме уточки на карте местности будет отражена фигурой уточки. А вот если изобразить зависимость погоды от местоположения, получится тоже некоторая поверхность, но не буквальная форма погоды, а некая геометрическая фигура, смысл которой можно изучить. Соотнеся таким образом функции с геометрией, мы получаем описание взаимосвязи между определенными типами функций и типами форм. Изучение линий и поверхностей превращается, стало быть, в изучение тех или иных функций, и наоборот; вот он, союз геометрии и числа. И именно этот шаг и делает изобретение Оремом графиков таким важным для математики.
Сила графиков, применяемых не-математиками к анализу закономерностей в данных, обусловлена все той же связью чисел с геометрией. Человеческий ум легко распознает некоторые простые формы — например, линии и окружности. Разглядывая некую совокупность точек, мы пытаемся затолкать их в эти привычные формы и в итоге можем заметить геометрические закономерности, если данные представлены в виде графика, хотя закономерности в тех же данных, представленных таблицей, можно запросто проглядеть. Искусство построения графиков в этом ключе проанализировано в классическом труде Эдварда Тафта «Наглядное представление количественной информации».

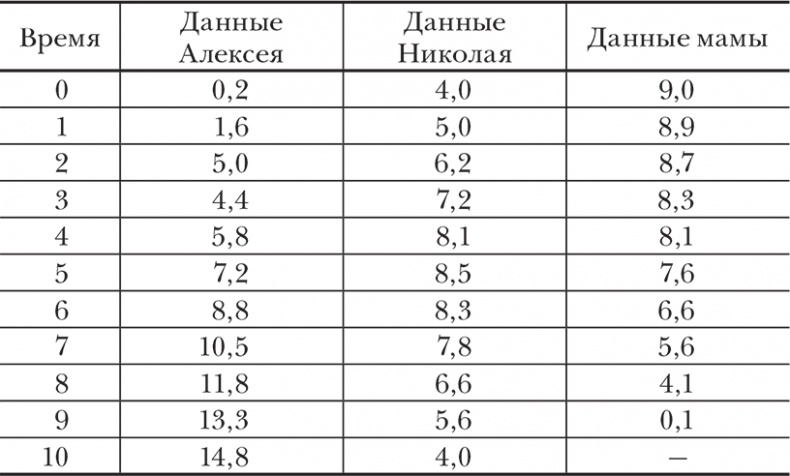

Рассмотрим три довольно скучные колонки чисел:
В каждой представлены некоторые замеры, т. е. каждая величина имеет погрешность эксперимента. Первый набор чисел назовем данными Алексея — допустим, их получил студент по имени Алексей, и, аналогично, второй и третий наборы — Николая и мамы. Если представить эти данные как функцию времени, возникнет ли какая-нибудь закономерность, а если возникнет, то какая? Вот в чем вопрос.

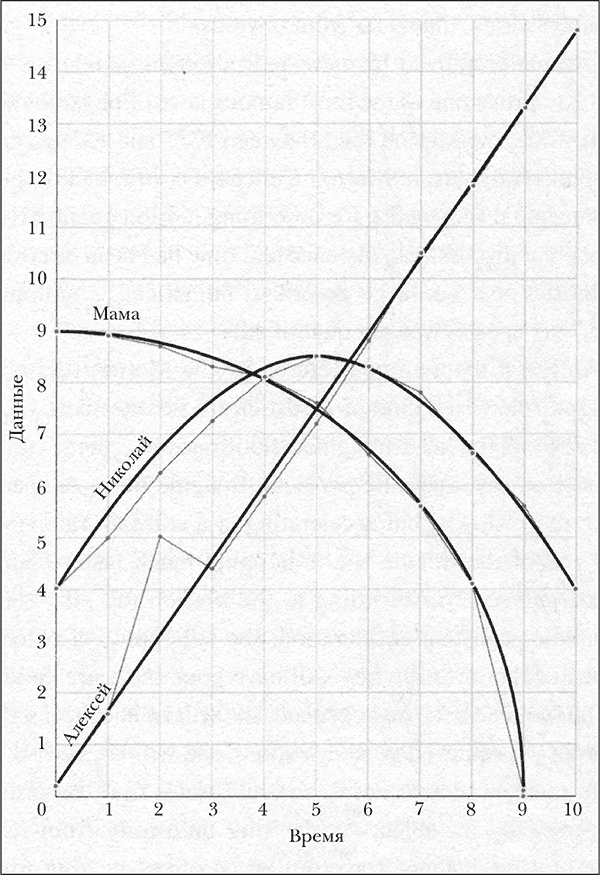

Глядя на числа в таблице, усмотреть закономерности непросто, но стоит построить графики, все немедленно проясняется. График, построенный на данных Алексея, — прямая, если не считать точки с координатой времени 2, где Алексей либо чихнул, либо отвлекся на приятеля и его компьютерную игру.
Данные Николая укладываются в хорошо нам известную форму под названием парабола, которая описывает, например, зависимость энергии пружины от длины ее растяжения или высоты положения летящего пушечного ядра от пройденного расстояния. Математически говоря, эта форма описывается функцией, где измеряемая величина возрастает с квадратом времени (или расстояния). Мамин график есть верхняя правая четверть окружности, одной из самых распространенных форм в нашей жизни, и, как и в случае Алексея, одной из основных евклидовых фигур. Но вот из одних лишь записанных цифр это куда как не очевидно.
Орем применил эту новую мощную геометрическую методику для доказательства одного из знаменитейших законов физики того времени — мертонского правила
[105]. Между 1325 и 1359 годами группа математиков из оксфордского Мертон-Колледжа, предложила понятийный аппарат для количественного описания движения. В античных дискуссиях расстояние и время рассматривались как количества, которые можно описать численно, однако «быстроту», она же «скорость», никто не считал.
Данные принимают форму
Ключевая теорема, выведенная мертонской школой, — мертонское правило — оказалась своего рода мерной линейкой в гонках черепахи и зайчихи. Вообразим некоторую черепаху, которая бежит, скажем, одну минуту со скоростью, допустим, в одну милю в час. А теперь вообразим зайчиху, стартующую еще медленнее, но с постоянным ускорением — так, что к концу минуты она несется с гораздо большей прытью, чем ее соперница, движущаяся с постоянной скоростью. Согласно мертонскому правилу, если через минуту движения с постоянным ускорением зайчиха бежит вдвое быстрее черепахи, они прошли к этому моменту одно и то же расстояние. Если скорость зайчихи больше черепашьей более чем вдвое, она окажется впереди, а если менее чем вдвое — отстанет.
Если облечь все это в ученые термины, правило звучит так: расстояние, пройденное объектом с постоянным ускорением из состояния покоя, равно расстоянию, пройденному объектом за то же время со скоростью, равной половине от максимальной. С учетом мутности представлений о местоположении, времени и скорости, а также недоразвитости инструментов измерения мертонское правило производит сильное впечатление. Однако без приемов матанализа или алгебры мертонцы никак не могли доказать своих рассуждений.
