В любом случае сам по себе глаз-чаша не способен формировать хорошее изображение – хорошее в нашем понимании, то есть удовлетворяющее нашему придирчивому глазу. Тут надо пояснить, как формируется изображение в глазу человека по законам оптики. Чтобы разобраться в этой проблеме, давайте выясним, почему без дополнительных органов слой фоторецепторов в вогнутой чаше (камере) не покажет, скажем, дельфина, даже если этот самый дельфин находится прямо перед ними.

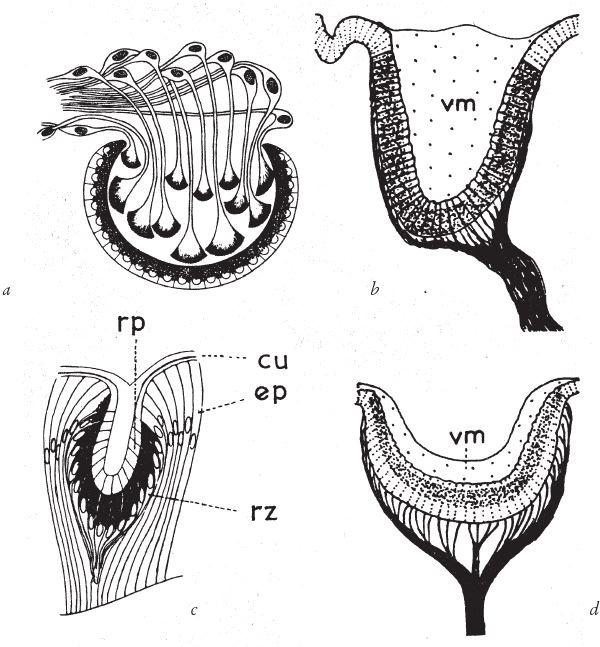

Рис. 5.4. Глаза камерного типа разных животных: (а) плоского червя; (b) двустворчатого моллюска; (с) многощетинкового червя полихеты; (d) моллюска блюдечко.
vm – стекловидная масса; cu – кутикулярная линза; еp – эпителий; rz – сетчатка с фоторецепторными клетками.
Если бы световые лучи шли так, как показано на рис. 5.5, все было бы проще простого и на сетчатке сформировалось бы прекрасное изображение дельфина. Увы, реальная картина иная. Точнее, некоторые лучи проходят именно так, как я нарисовал. Загвоздка в том, что их перекрывают потоки других лучей, которые разлетаются во всех направлениях одновременно с теми, что нас интересуют. На каждую единицу площади сетчатки попадают лучи, отраженные от каждой единицы поверхности дельфина. И не только его, но и всего остального, что находится за дельфином и вокруг него. Тогда, подумаете вы, должно получиться бесчисленное множество изображений дельфина – во всех точках чаши и во всевозможных положениях. Однако в итоге, конечно, не будет никакого изображения – только световое пятно, размазанное по всей поверхности (рис. 5.6).
Рис. 5.5. Так не бывает. Если бы лучи света падали так ровно!
Мы обозначили проблему. Глаз видит слишком много – не одного дельфина, а многотысячную стаю. Напрашивается решение: одного дельфина оставить, всех остальных ликвидировать. Неважно, какого выбрать – главное, как избавиться от остальных? Можно попробовать перелезть на тот же склон горы Невероятности, по которому мы добрались до чаши, планомерно углубляя чашу и сужая вход, пока он не превратится в крохотную дырочку. Тогда львиная доля светового потока пройдет мимо камеры глаза. Останется лишь малая часть – та, что формирует небольшое количество одинаковых картинок перевернутого дельфина (рис. 5.7). При очень маленьком входном отверстии можно будет избежать размытости контуров и сформируется единственное, четкое изображение дельфина (на самом деле чересчур узкое отверстие становится причиной размытости другого рода, но сейчас не будем на это отвлекаться). Крохотная дырочка играет роль фильтра изображений, который позволяет прекратить дикую свистопляску в глазах и видеть только одного дельфина.
Рис. 5.6. Световые лучи из каждой точки расходятся во все стороны, изображение не формируется. Из-за наложения бесчисленного множества изображений дельфина отчетливой картинки не будет.
Эффект крохотного входного отверстия – это предельный случай уже знакомого нам эффекта чаши, благодаря которому можно понять, откуда поступает свет. Оно занимает место на том же склоне горы Невероятности, чуть повыше, и между этими двумя уровнями нет резких перепадов высоты. Эволюционный путь от глаза-чаши к узкому входу в камеру глаза ничем не затруднен, так же как ничто не мешает плоскому слою фоторецепторов эволюционировать в глаз-чашу. Путь от плоского слоя к маленькому входному отверстию не утомителен. Вы как бы отсекаете одну картинку за другой, пока не доберетесь до вершины, где останется единственное изображение.
Рис. 5.7. Принцип действия глаза с маленьким отверстием. Конкурирующих изображений дельфина больше нет. Попавшие в отверстие лучи формируют одно четкое перевернутое изображение.

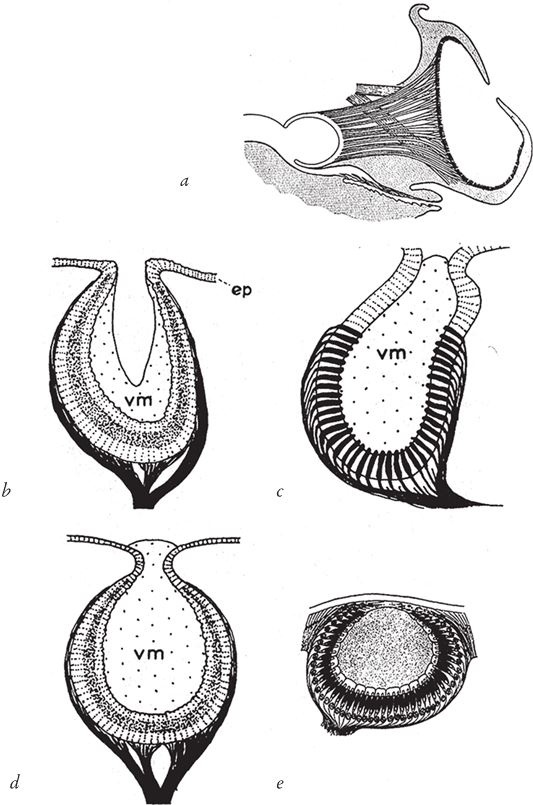

Рис. 5.8. Путь к формированию неидеального, но достаточно четкого изображения. Глаза беспозвоночных: (а) узкое отверстие моллюска Nautilus; (b) морской улитки; (с) двустворчатого моллюска; (d) морского ушка; (е) нереиды.
vm – стекловидная масса; еp – эпителий
Различные варианты глаз с точечным входным отверстием широко распространены в животном мире. Наиболее выражено это свойство у загадочного моллюска наутилуса (рис. 5.8а), родственника ископаемых аммонитов (и более далекого кузена осьминога, только с витой раковиной). Глаза других животных – например, морского моллюска (рис. 5.8b), пожалуй, ближе к глубокой чаше, чем к узкому отверстию. Все они служат наглядным подтверждением того, что данный склон горы Невероятности достаточно удобен для восхождения.
Первое, что приходит в голову – если входное отверстие достаточно мало, глаз должен функционировать хорошо. При микроскопическом отверстии почти все лишние изображения, накладывающиеся на основное, отсекаются, и вроде бы должно получиться почти безупречное изображение. Но тут возникают два новых препятствия. Одно из них – дифракция. Пока не будем ее учитывать. Проблема в том, что свет имеет волновую природу, и волны интерферируют, т. е. накладываются друг на друга, из‐за чего изображение становится нечетким. При очень малом диаметре отверстия резкость падает сильнее. Вторая трудность связана с “экономикой фотонов” – из‐за малых размеров отверстия приходится делать непростой выбор. Если дырочка достаточно мала для того, чтобы изображение получилось резким, через нее поступает такой слабый поток света, что увидеть предмет можно только при очень ярком – недостижимо ярком – освещении. При обычном уровне освещенности сквозь входное отверстие в глаз попадет слишком мало фотонов, и вы не поймете, что же вы видите. С такой крошечной дырочкой мы оказываемся в той же ситуации, что и с кометой Галлея. Чтобы решить возникшую проблему, можно опять расширить вход. Но так вы вернетесь туда, где уже были – к путанице с многочисленными изображениями дельфина. Экономика фотонов завела нас в тупик и оставила все у того же подножия горы Невероятности. Узкий вход в камеру глаза дает либо четкое, но темное изображение, либо яркое, но расплывчатое. И того и другого одновременно мы не получим. Экономисты обожают подобные игры с компромиссами, поэтому я и предложил экономическую схему для фотонов. Но неужели никак нельзя добиться яркого и вместе с тем отчетливого изображения? По счастью, можно.
Для начала попробуем все рассчитать. Допустим, мы расширим малюсенькую дырочку и увеличим силу входящего светового потока. Но мы не оставим ее открытой, а закроем “волшебным окном” – умным электронным устройством, запаянным в стекло и подключенным к компьютеру (рис. 5.9). Управляемое с помощью компьютера стеклышко имеет одно свойство. Попадающий в него луч света выходит не прямо, а под определенным углом. Компьютер подбирает угол так, чтобы все лучи, исходящие из одной точки (например от кончика дельфиньего носа), после преломления сходились в соответствующей точке на сетчатке. Я нарисовал только те лучи, что идут от носа, но пред волшебным окном все точки, естественно, равнозначны, и для каждой выполняются одинаковые расчеты. Лучи, исходящие от кончика хвоста, преломляются и встречаются на сетчатке в соответствующей точке хвоста – и так для всех точек. Эффект волшебного окна – четкое изображение дельфина на сетчатке. Но благодаря тому, что во всех точках носа, хвоста и вообще всего тела дельфина на сетчатке сошлись целые пучки лучей (то есть, целые потоки фотонов), изображение получилось не такое темное, как если бы лучи непосредственно прошли сквозь узкое отверстие. Волшебное окно обладает плюсами узкого входного отверстия, но лишено его недостатков.
