НИЗИНА обозначается на карте линиями равных высот примерно так же, как холм, только к центру идет не увеличение, а уменьшение высоты.
Частота линий равных высот на карте характеризует крутизну склонов (рис. 58). Редкие, одинаковой конфигурации линии равных высот характеризуют пологий, ровный спуск (А), более частые линии одинаковой конфигурации — более крутой спуск (В), а обрыв или очень крутой спуск часто обозначается гребенчатой линией (С), причем «зубья» гребенки всегда направлены в сторону понижения рельефа.
МАСШТАБНАЯ ЛИНЕЙКА. На полях карты имеется масштабная линейка, размеченная полными единицами измерения расстояния по карте. С ее использованием расстояние на карте можно измерять, как на реальной местности.
Справа от нулевой отметки линейка размечается полными единицами измерения расстояния, это основная линейка. Слева от нулевой отметки откладываются десятые доли от единицы измерения расстояния. Это вспомогательная линейка.
ИЗ ОПЫТА БРИТАНСКОЙ САС
Составление карт
Если у вас отсутствует карта, то используя опыт Специальной авиационной службы, составьте свою собственную карту. Все, что вам понадобится для этого, — это бумага, принадлежности для рисования и верный глаз.
• Найдите хороший наблюдательный пункт и оттуда исследуйте окрестности.
• Обозначьте направления горных хребтов, сосчитайте возвышенности, находящиеся в пределах видимости.
• Набросайте примерный план местности, а затем заполняйте пробелы в нем по мере получения большего объема информации с других наблюдательных точек.
• Отмечайте в обязательном порядке на вашей карте любые хорошо заметные ориентиры, такие как отдельно стоящие деревья, скалы и т. п.
• На своей карте отмечайте места, где вы расставили ловушки, а также области, где можно отыскать пропитание и топливо. Такая карта будет большим подспорьем для вас и ваших товарищей по несчастью.
ИЗМЕРЕНИЕ РАССТОЯНИЯ МЕЖДУ ДВУМЯ ТОЧКАМИ НА КАРТЕ ПО ПРЯМОЙ. Приложите лист бумаги с прямой кромкой к карте таким образом, чтобы кромка касалась двух точек, расстояние между которыми вы собираетесь измерять. Сделайте на кромке листка бумаги отметки, соответствующие этим точкам, после чего приложите лист бумаги к масштабной линейке на полях карты и считайте расстояние по ней.
ПОЯСНИТЕЛЬНЫЕ НАДПИСИ НА ПОЛЯХ, как правило, говорят о расстоянии от края карты до города, населенного пункта, дороги или дорожной развязки, не отображенной на карте. Если вам необходимо узнать расстояние от какого-либо пункта, изображенного на карте, до другого, лежащего вне ее, измерьте расстояние от пункта до края карты, а затем к полученному расстоянию прибавьте то, которое указано в пояснительной надписи.
Поиск направления
Для планирования ваших перемещений в экстремальной ситуации вам необходимо знать направления на стороны света для того, чтобы иметь представление, в какую сторону направиться. Это поможет вам не потеряться и не плутать кругами.
Как известно, солнце встает на востоке и садится на западе, но НЕ ТОЧНО на востоке и на западе. В Северном полушарии солнце склоняется к югу в своем самом высоком положении (в полдень). В Южном же полушарии солнце, в свою очередь, склоняется в полдень к северу. По характеру движения теней можно определить, в каком полушарии вы находитесь: в Северном они будут двигаться по часовой стрелке, в Южном — против часовой.
В экстремальной ситуации вы можете использовать несколько простейших методов определения времени дня и направлений на стороны света (но только в солнечную погоду) с использованием тени (рис. 59). Можно воспользоваться методом равной тени (рис. 60) или часами (рис. 61). Помните, что в поход лучше брать с собой часы со стрелочной индикацией, а не электронные. Метод с использованием тени хорош для навигации на маршруте, т. к. он работает в дневное время в любых условиях, лишь бы светило солнце.

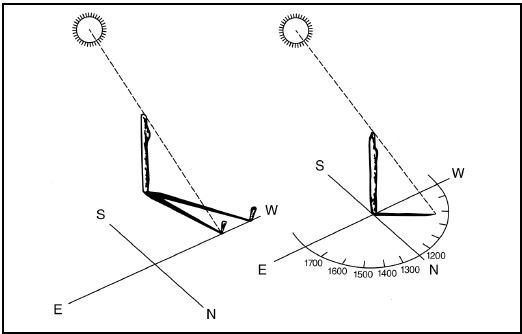

Рис. 59. Определение направления и времени по тени
МЕТОД ОПРЕДЕЛЕНИЯ ВРЕМЕНИ ПО ТЕНИ (рис. 59). Это универсальный метод. Определив направления сторон света, поместите в пересечении начерченных на земле линий «север — юг» и «восток — запад» вертикально поставленную палочку. Направление на запад будет обозначать шесть часов утра, направление на восток — шесть часов вечера, вне зависимости от вашего географического местоположения.
Направление «север — юг» обозначает полдень. Тень от палочки будет являться часовой стрелкой солнечных часов. Тень может передвигаться как по часовой стрелке, так и против часовой стрелки, в зависимости от того, в каком полушарии Земли вы находитесь. Но на считывание времени по солнечным часам это не повлияет.
На восходе солнца часы покажут 6 часов утра, а на закате — 18 часов. Конечно, это весьма приблизительно, но при отсутствии часов это вполне приемлемый способ узнавать и отмерять время.
МЕТОД ОПРЕДЕЛЕНИЯ СТОРОН СВЕТА ПО ТЕНИ (рис. 59). Этим простым методом, для которого требуются всего лишь палочка и солнечная погода, пользуются американские морские пехотинцы. На ровной площадке воткните в грунт вертикально прямую палочку или прутик. Отметьте то место, куда падает тень от ее кончика, камешком или веточкой. Спустя 10–15 минут, когда тень переместится на несколько сантиметров, вновь отметьте место, куда падает тень от конца палочки. Соедините две полученные отметки прямой линией — это будет примерное направление «восток — запад». Если солнце движется с востока на запад, то тень, соответственно, будет перемещаться в противоположном направлении. После этого проведите линию, перпендикулярную к направлению «восток — запад». Это будет линия «север — юг». Помните, что, если палочку, используемую для замеров, наклонить, это не влияет на точность метода. Можете пользоваться вышеописанным методом не только на ровных площадках, но и на склонах.

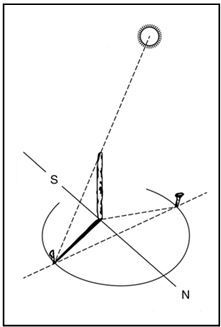

Рис. 60. Метод равной тени
МЕТОД РАВНОЙ ТЕНИ (рис. 60) гораздо более точен, чем вышеописанный, хотя он и является вариантом предыдущего.
Для использования метода равной тени необходимо больше времени. Поместите на ровной площадке вертикальную палочку таким образом, чтобы она отбрасывала тень длиной по меньшей мере 30 см. Отметьте кончик тени от палочки (лучше всего это сделать за 10 минут до полудня). Затем нарисуйте на земле дугу с центром в месте установки палочки и с радиусом, равным отмеченной длине тени. Тем временем тень будет до наступления полудня укорачиваться и перемещаться. После полудня она продолжит перемещение и начнет удлиняться. Когда она коснется прочерченной вами дуги, КАК МОЖНО БОЛЕЕ ТОЧНО отметьте то место, где тень и дуга соприкоснулись. Соедините обе засечки на дуге прямой линией — вы получите линию «восток — запад» (западное направление в стороне утренней отметки). Помните, что точность этого метода зависит от того, с какой точностью вы отметите то место, где тень от палочки коснулась дуги.
