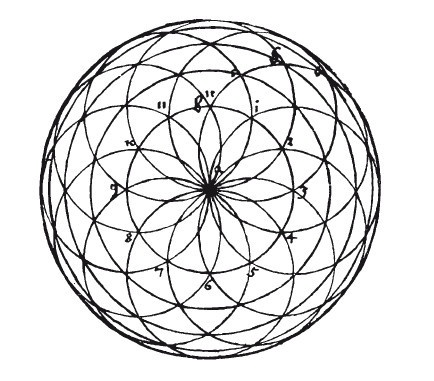

Можно также различными способами переплетать циркульные линии и делать из этого много вещей. Я покажу из них только один способ или три одного рода, из чего можно вывести все дальнейшее самому. Я описываю окружность из центра а, разделяю ее двенадцатью точками на равные части и провожу из каждой точки циркулем, раскрытым на неизменное расстояние, окружность, касающуюся центра а. Тогда двенадцать окружностей будут пересекать центр тринадцатой а. Затем я провожу внутри большой окружности из центра а еще четыре окружности, которые проходят через точки пересечения прежних и обозначены а, b, с, d, e и т. д.
Кто захочет вписать в окружность шестиконечную звезду, тот пусть сделает ее с помощью раскрытого на неизменное расстояние циркуля следующим образом. Опиши из центра а окружность и поставь одну ножку циркуля в точку b в верхней части окружности и проведи другой ножкой циркуля круглую черту через центр а от одного конца окружности до другого, там поставь g и с. Затем поставь одну ножку циркуля в точку g, другою проведи линию из точки b через центр а до окружности. Там поставь f. Затем поставь циркуль одной ножкою в точку с и прочерти другою ножкою из точки b через а до окружности, там поставь d. Затем поставь циркуль одной ножкою в точку d и прочерти другою из с через а до окружности, там поставь е. Затем поставь циркуль одной ножкою в точку е и прочерти другою из точки f через а в d. Затем поставь циркуль одной ножкою в точку f и прочерти другою ножкою из g через а в е, тогда это готово. Затем ты сдвигаешь ножки циркуля и проводишь маленькие окружности между буквами…
[84]
Все это я далее нарисовал. И из этого ты можешь извлечь еще многое другое. Можно также вычертить много удивительных узоров, используя части окружности.
Теперь я намереваюсь показать сочетания некоторых многоугольных фигур, которые можно перенести на пол.

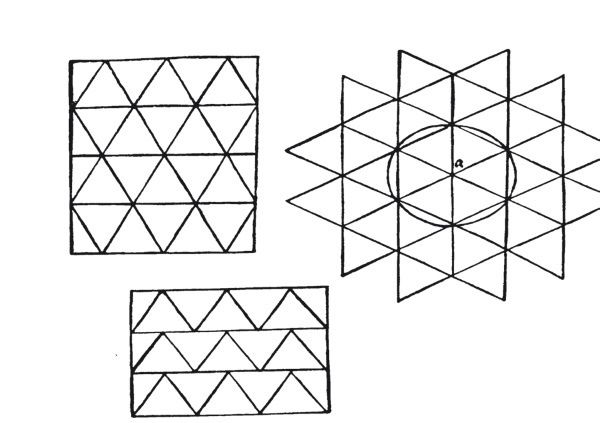

[85] Во-первых, это треугольники; выше они уже были показаны вместе с окружностями, но я все же хочу нарисовать их здесь дальше без окружностей и научить сочетать их иным образом…
[86]

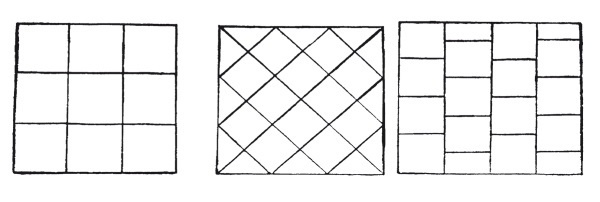

Если сочетать друг с другом правильные квадраты, то всякий раз получится одно и то же, с той разницей, что их можно располагать либо наискось, либо поперечно. Но их можно и смещать, как это делают каменотесы, связывая свои квадры, как нарисовано ниже.

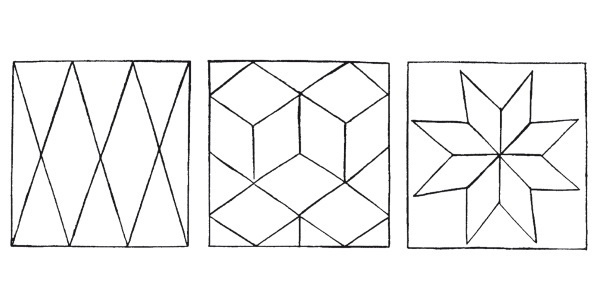

Ромбы же, имеющие друг против друга по два широких и по два узких угла, можно сочетать друг с другом двояким образом. Во-первых, так, чтобы все они разделялись косыми крестообразными линиями. В другом случае прислони два из них сторонами друг к другу, третий же вдвинь поперечно между ними, — тогда это будет выглядеть, как куб,
[87] — и таким же образом ставь их дальше друг на друга.
Если соединить восемь ромбов их острыми углами, то получится звезда. Это можно сделать и шестью и пятью, как нарисовано выше…
[88]
Можно также соединять на плоскости различные фигуры — треугольники, квадраты, пятиугольники, шестиугольники, семиугольники и восьмиугольники, из которых можно делать много удивительных вещей для деревянных и каменных полов, как было указано выше. Также можно сочетать неправильные и правильные фигуры, из чего можно сделать красивые и необыкновенные вещи, причем получаются удивительные линии и узоры. Если бы я должен был все это здесь показать, книжечка стала бы слишком длинной. Поэтому пусть каждый придумывает дальше сам…
[89]
Из книги III
Показав выше некоторые из плоских фигур, я намереваюсь далее рассказать частично о телесных вещах.
[90] Сначала я хочу вывести их из плоских фигур следующим образом.
Я беру прежде всего круглую поверхность abed с центром а и поднимаю ее вверх, насколько я захочу, тогда из этого получится круглая колонна…
[91]
Поскольку я начал раньше говорить о колоннах, я хочу написать об этом еще немного. Колонны могут быть сделаны весьма различных видов, и прочность их должна соответствовать тому, что они должны нести. Некоторые делают колонны с подножием и главою, другие же делают столбы, торчащие прямо из пола. Наверху же их разделяют на части соответственно аркам сводов или делают столб гладким и спускают на него лишенные украшения арки, причем иногда получается, что стержни, желобки и другие взаимно противоположные вещи перекрещиваются друг с другом.
[92] Тот, кто делает это правильно, может достигнуть необычного и сильного впечатления, как хорошо известно искусным строителям. В подобных столбах могут быть применены различные сочетания желобков, стержней, полочек, выступающих и западающих углов.
[93] Но все эти вещи должны быть тщательно вычерчены в плане и затем построены в соответствии с ним. Можно поставить друг против друга четыре столба одинаковой величины, каждый из которых имеет в плане свой особый узор. Когда они воздвигнуты и части столбов смыкаются в свод, это выглядит удивительно. Кто же предпочитает одинаковые вещи, пусть следует своему вкусу. Но поскольку многие, имея достаток, питают большую любовь к редкостным чередованиям в сводах, я хочу начертить ниже одно или два, чтобы те, кому они понравятся, могли ими воспользоваться. Кроме того, я сделаю или начерчу некоторые планы для столбов, а также несколько выступающих карнизов, которые применяются внизу столбов, над полом и бывают высокими или низкими.
[94] В этих вещах пусть каждый сам обращает внимание на правильность пропорций, ибо если бы надо было описать все эти вещи подряд, книжечка стала бы слишком длинной.
