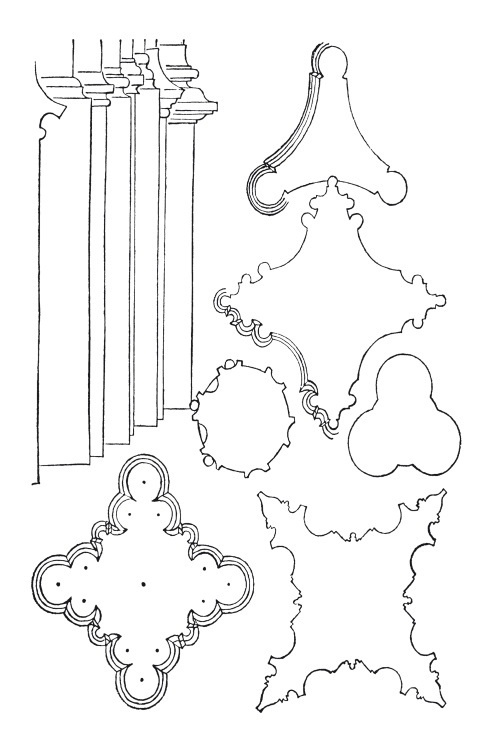

Планы же, вычерчиваемые простыми штрихами, следует с самого начала выполнять в правильных размерах, как показывают нарисованные далее карнизы. Можно также применять в столбах сочетания всякого рода углов и украшать их как угодно.
Если речь идет о целом строении или его частях, я думаю, ни для одного прославленного строителя или ремесленника не секрет, как искусно и умело написал в своих книгах о прочности, назначении и украшении зданий древний римлянин Витрувий, почему и надлежит следовать ему прежде других и использовать его учение.
[95]
Намереваясь теперь показать молодым собратьям построение одной-двух колонн, чтобы они упражнялись в этом, я принимаю во внимание особенности немецкого характера. Ибо обычно все, кто желает выстроить что-либо новое, хотели бы иметь для этого также новую, до сих пор нигде не виданную форму. Поэтому я хочу сделать нечто новое, из чего каждый пусть возьмет по своему желанию то, что ему понравится.

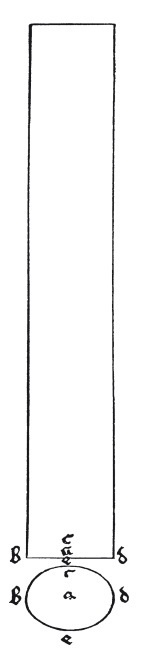

Я хочу также показать, как могут быть сделаны украшения на гладких и круглых частях и где можно употреблять их больше или меньше. Эти украшения помещаются на прямых, круглых или кривых частях. Сделай прежде всего колонну, высота которой содержит восемь с половиною раз ее толщину в нижней части над полочкой. Полочку же сделай на одну восьмую часть шире колонны и в одну восьмую толщины колонны высотою. И сделай колонну вверху на одну восьмую часть тоньше, чем внизу.
Но сделай ее полочку и кольцо

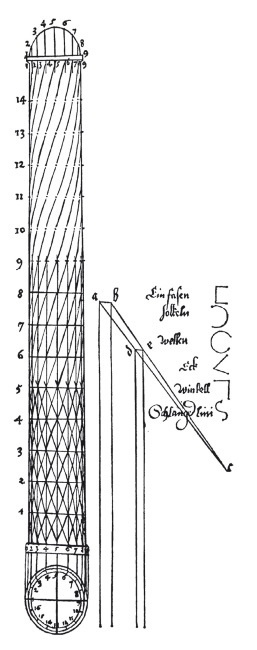

[96] выступающими настолько, какова толщина колонны внизу над нижней полочкой. Когда колонна сделана и внизу вычерчен ее круглый план из центра а, сделай тогда на ней какие-нибудь красивые завитки. Для этого воспользуйся вышеописанной винтовой линией первой книжечки
[97] и проведи ее сначала простым ходом или двойным — друг против друга;
[98] и на колонне может быть сделано рядом по меньшей мере восемь таких ходов. Размести их в нижнем плане на окружности на одинаковом расстоянии друг от друга и перенеси на колонну снизу наверх. Если же они идут по двое друг против друга, то из восьми точек должны быть проведены шестнадцать линий. Такие завитки могут быть продолжены на всю колонну или оставлены только внизу в одной ее трети.
Эти завитки бывают различными, и здесь можно тоже многое придумать. Так, завитки могут быть частыми или редкими, можно также сделать их внизу вначале гуще, а чем дальше в высоту, тем более вытягивать их в длину при помощи фигур треугольника abc из рисунка 16 первой книжечки.
[99] Все подобные вещи ты можешь применять как в пузатых, так и в ровных колоннах, одинаковой толщины или утончающихся кверху и утолщающихся книзу, надо только делить их соответствующим образом…
[100]
Я описываю эти вещи не для того, чтобы их обязательно делали такими, но чтобы можно было что-нибудь взять отсюда и каждый мог бы надеяться найти нечто новое и неизвестное. Ибо в подобных случаях не одна только вещь бывает хороша, но хороши могут быть разные вещи, если уметь их сделать. Поэтому следует искать, подобно тому, как искали некогда и находили хорошие вещи прославленный Витрувий и другие.
Не следует думать, что невозможно найти ничего другого, столь же хорошего, и особенно в тех вещах, о которых нельзя сказать, что они сделаны наилучшим образом…
[101]

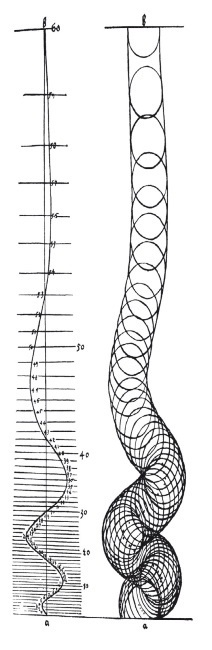

Затем я хочу научить, как сделать другую круглую колонну; она должна быть изогнута и искривлена особым образом, и ее можно использовать в качестве украшения или для памятника и поставить на нее статую…
[102]
Часто случается, что когда завоевывают в битве местность, то там, где была одержана победа над врагом, воздвигают мемориальное сооружение или колонну в память о том, что за люди были те, которых победили. Если это были могущественные люди, можно сделать и воздвигнуть колонну из захваченного у них снаряжения.
Положи сначала на холм квадратный камень со стороною в двадцать восемь футов и высотою в девять футов над поверхностью земли, который сможет выдержать все, что будет положено сверху. И положи на каждый угол по пушечному ядру высотою в полтора фута. И сделай посередине этого камня четыре ступени в три фута высотою. Нижнюю ступень сделай высотою в один фут с четвертью, после чего раздели аккуратно три другие таким образом, чтобы верхняя была самой низкой и чтобы две средние ступени делились пропорционально, как было показано выше, в конце первой книжечки о линиях. И сделай сторону нижней ступени равной двадцати четырем футам, сторону же верхней ступени сделай в двадцать один фут длиною и поставь на каждом углу пороховую бочку в три с половиной фута высотою и в два фута в объеме, углы же ступеней срежь косыми линиями. Затем помести стоймя в середине лестницы продолговатый камень в двенадцать футов высотою и в восемь футов шириною.
И выдвинь верхний карниз [камня] на три четверти фута, толщину же его сделай равной его выступу. Сделай затем из верхней четверти карниза полочку и сделай еще одну полочку в нижней четверти, между верхней полочкой и концом карниза, и пусть она выступает настолько, какова ее высота, тогда она будет выступать меньше, чем верхняя. Затем нарисуй между двумя полочками извилистую линию таким образом, чтобы желобок приходился наверху, а выпуклость внизу. Нижнее же украшение камня
[103] выдвинь на два фута с каждой стороны и сделай нижнюю плоскую полочку высотою в один фут. Затем проведи на стоячем камне поперечную линию на расстоянии одного фута над прямоугольной плоской полочкой и сделай из нижней трети полочку, отступающую от камня на один фут; из верхних же двух частей сделай желобок, конец которого возле камня сделай в конце второй трети расстояния между краями полочки и камня.
