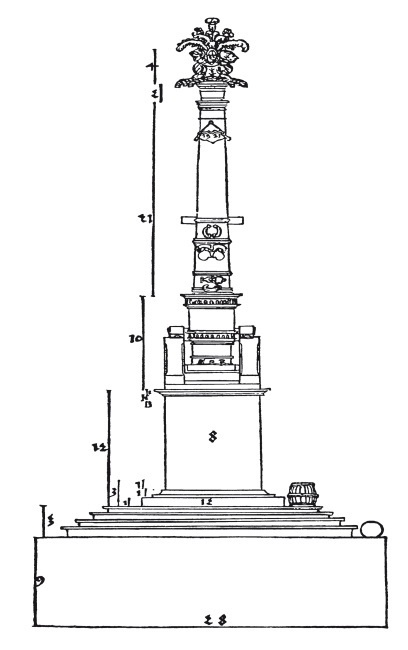

Затем помести посередине этого камня метательную мортиру с ее лафетом, имеющую внизу ширину восемь футов. И сделай мортиру с ее лафетом высотою в десять футов и сделай ее ширину спереди у жерла пять футов благодаря украшениям и толщине стенок. В туловище же сделай ее в четыре с половиной фута, однако кольца и украшения должны выходить за эти размеры. А в пороховнице сделай ее шириною в три с четвертью фута.
Затем поставь посередине на эту мортиру большую сильную пушку длиною в двадцать один фут и шириною в три фута сзади и в два фута спереди. Железо же, которое ее закрывает, должно иметь один фут высоты. И жерло пушки должно быть утолщенным, а украшения в передней и задней частях туловища пушки должны выходить за указанные размеры в правильных пропорциях, как хорошо умеют делать искусные мастера пушечного литья. Затем вставь в пушку ушком колокол в три фута шириною и в два фута высотою и положи на него накрест два продолговатых щита, и помести на щитах спиною друг к другу четыре доспеха так, чтобы их ножные части свешивались над щитами. Все это сделай высотою в четыре фута. Но плюмажи ты можешь вытянуть вверх над шлемами и в стороны на какую угодно высоту и ширину. И сделай каждый щит в шесть футов длиною, как это дальше все нарисовано. Но так как в работе все эти вещи будут большими, каждую из них надлежит особо украсить.

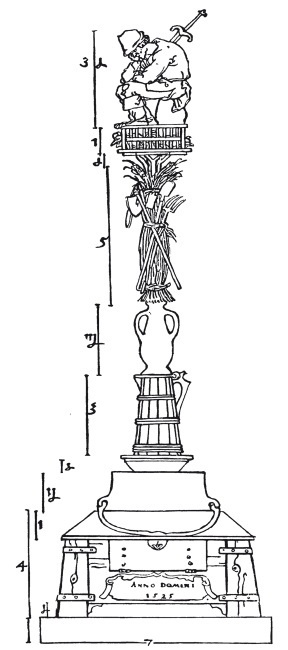

Кто хотел бы воздвигнуть «Победу» по случаю подавления восставших крестьян,

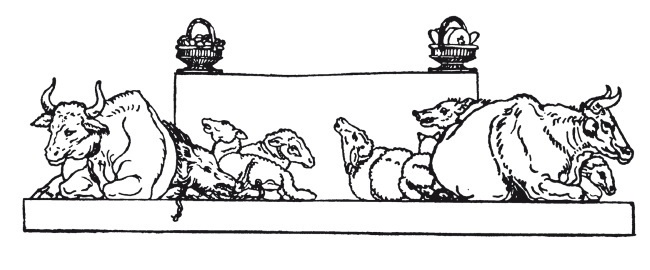

[104] тот может воспользоваться для этого такими вещами, как я сейчас научу. Прежде всего, установи квадратный камень со стороною в десять футов и в четыре фута вышиною посередине квадратной плиты со стороною в двадцать футов и вышиною в один фут. И положи на первую ступень по четырем углам связанных коров, овец, свиней и т. п. На верхнем же квадратном камне помести в четырех углах четыре корзины с сыром, маслом, яйцами, луком и кореньями или что придет тебе в голову. Затем положи посередине этого камня другой квадратный камень со стороною в семь футов и в один фут высотою. Посередине этого камня установи закром для овса в четыре фута вышиною, с нижнею стороною в шесть с половиной футов длины, выше же, у замка, — в шесть футов, а наверху, у крышки, — в четыре фута. На него опрокинь котел шириною в три с половиною фута, а в основании только в три фута. Поставь посередине на дно котла сырную форму в полфута вышиною, шириною же вверху в два фута, а внизу не более чем в полтора, и накрой ее несколько выступающей толстой тарелкой. Посреди тарелки поставь кадку для масла в три фута вышиною, шириною же внизу, у основания, в полтора фута, а вверху только в один; носик же, из которого льют, должен выступать. Посреди этой кадки для масла поставь молочный кувшин красивой формы в два с половиной фута вышиною, в один фут в объеме и в полфута наверху, основание же внизу сделай шире. В кувшин вставь четыре пары деревянных вил, которыми сгребают навоз, их сделай в пять с половиной футов высотою; обвяжи их вокруг снопом в пять футов высотою так, чтобы вилы торчали на полфута. И прикрепи к этому крестьянские орудия — мотыги, лопаты, кирки, навозные вилы, цепа и т. п. Затем поставь на вилы на самом верху куриную клетку, опрокинь на нее горшок из-под сала и посади на него опечаленного крестьянина, пронзенного мечом, как я это здесь нарисовал.

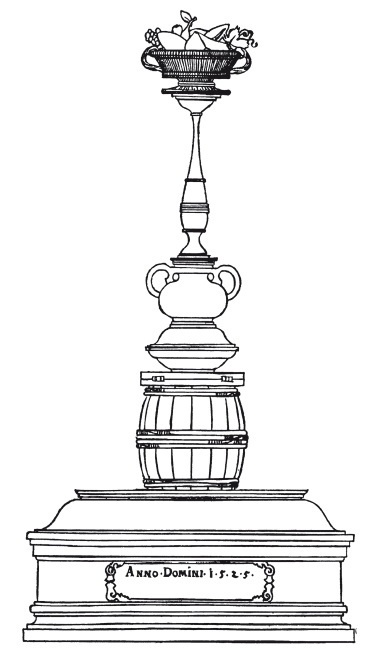

Также, кто захочет сделать памятник на могиле пьяницы, тот может воспользоваться следующим нарисованным здесь образцом. Сначала помести гробницу и сделай на ней эпитафию, в насмешливой форме восхваляющую чревоугодие. И поставь на гробницу стоймя пивную бочку и накрой ее сверху игральной доской, на нее же поставь две опрокинутые друг на друга миски со жратвой. Затем поставь на дно верхней миски широкую низкую пивную кружку с двумя ручками, накрой ее тарелкой и опрокинь на нее высокий перевернутый бокал для пива, на дно же бокала поставь корзинку с хлебом, сыром и маслом. Подобным же образом можно украсить погребение и различными другими вещами, сообразно жизни каждого. И я показал и нарисовал это ради необычности вместе с другими колоннами.
Поскольку я показал раньше кое-что из удлиненных тел, я хочу научить теперь, как сделать круглую башню, только ее тело, без всяких украшений; кто же пожелает воздвигнуть такую башню, пусть украсит ее по своему вкусу. Башня эта должна быть поставлена в городе на самом высоком месте и посреди рыночной площади, чтобы с нее можно было обозревать весь город и чтобы чужестранцы могли во всех улочках определять направление по этой башне. Эта рыночная площадь должна быть столь велика, чтобы сторона ее квадрата достигала по меньшей мере пятисот футов. На этой площади поставь в середине круглую лестницу высотою в десять футов с восемнадцатью ступенями, каждая из которых имеет один фут в ширину, чтобы было легко подниматься. И диаметр или расстояние между краями нижней ступени, где лестница шире всего, сделай сто футов, тогда диаметр верхней ступени составит шестьдесят шесть футов.
[105] Эта лестница служит для того, чтобы с нее можно было видеть, что делается на всей рыночной площади и что там продается. Затем поставь посередине этой лестницы башню. И сделай ее внизу шириною в сорок футов, включая стены, которые сделай внизу толщиною в десять футов, тогда внутри башни будет свободное пространство диаметром в двадцать футов. Затем возведи вверх стены таким образом, чтобы между ними сохранялось такое же пространство и они стояли бы внутри совершенно отвесно вплоть до обхода, который нужно сделать. Наверху же сделай толщину стен в пять футов, тогда снаружи стены пойдут кверху с наклоном и башня станет вверху на одну четверть уже, чем внизу, как это и подобает, а к тому же будет и прочнее.
И сделай башню от низа до основания крыши в двести футов высотою, тогда она будет в пять раз больше своей нижней ширины. Внутри же башни сделай вокруг кольцом по стенам отлогую винтовую лестницу до обхода таким образом, чтобы в случае надобности по ней можно было также подняться верхом. Для этой лестницы используй винтовую линию, которую я показал в фигуре 17 первой книжечки.
[106] Затем сделай вокруг башни на высоте конца отвесной части стен узкий наружный обход, который будет вместе с карнизом и со всем прочим не выше восьми футов, и сделай его выступающим на три фута. Но верхний карниз ты можешь выдвинуть дальше. Затем возведи на стенах башни каменное покрытие и нарисуй его наружную форму с помощью линии фигуры 30 первой книжечки;
[107] внутри же нарисуй линию циркулем, тогда крыша будет вверху тоньше, чем внизу. И сделай эту крышу в пятьдесят футов высотою до низа колокольни. Колоколенку же сделай в пять футов шириною и в десять высотою, и сделай верхнюю половину открытой, с карнизами, опирающимися на колонны, а крышу над нею сделай также в десять футов высотою, причем форма крыши будет обрисована снаружи двумя выпуклыми циркульными линиями. Затем сделай шест, шар и знамя, также в десять футов высотою. А жилище сторожа башни должно помещаться в крыше, чтобы он мог наблюдать и давать сигналы и указывать направление. Эта башня здесь нарисована…
