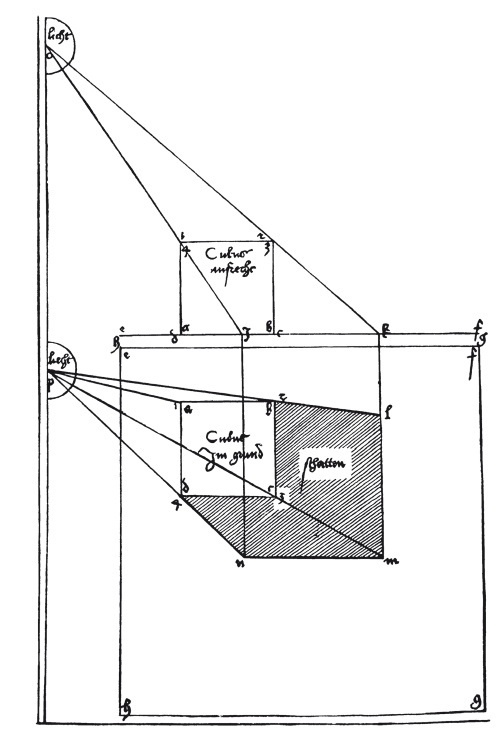

Показав раньше построение некоторых тел, я научу теперь изображать их в картине такими, как они выглядят. Для этого я беру простейшее тело — куб, чтобы показать на нем, как можно подобным же образом поступать со всеми телами; также я хочу дать понятие о свете и тени и о том, как сочетать их вместе. То, что надо видеть, должно находиться спереди, ибо видят глазами, и для этого нужен также свет, ибо в темноте ничего не видно. Должно также быть расстояние между глазом и тем, что он видит, как следует из дальнейшего. Всякий свет распространяется по прямым линиям так далеко, как заходят его лучи. Если же перед светом поставлен непрозрачный предмет, лучи наталкиваются на него, и он отбрасывает тень на то пространство, на которое не проникают лучи света. Это я хочу показать на рисунке…
[116]
Если теперь ты захочешь перенести в картину этот вышеописанный куб на его квадратном поле
[117] вместе со светом и тенью, необходимо, чтобы ты знал, что для этого требуется и каким способом это можно сделать. Для этого, во-первых, должна быть выбрана точка зрения, во-вторых, установлен предмет, который должен быть виден либо прямо напротив, либо сбоку. Третье — это свет, без которого, как сказано выше, ничего не видно. Глаз видит находящиеся перед ним предметы только по прямым линиям и не может видеть по кривым. Поэтому если два одинаковых непрозрачных предмета стоят друг за другом, глаз же находится прямо против них, то виден может быть только передний, но не задний предмет. Отсюда следует, что если надо видеть многое, то предметы эти надо расставить отдельно, так, чтобы лучи зрения могли достигнуть их. Также между глазом и тем, что рассматривают, должно быть достаточно большое расстояние или промежуток. Не следует ставить рассматриваемый предмет слишком близко от глаза, ибо глаз не сможет его охватить, и зрение его не воспримет. Если же расстояние взято верно, можно при малом угле зрения видеть много больших вещей. Не следует также ставить предмет слишком далеко, дабы он не пропал из виду. Ибо если предмет стоит очень далеко, лучи зрения сходятся так близко, что глаз более не улавливает маленького отрезка между ними. Нечто подобное нарисовано здесь, чтобы сделать это тебе ясным.

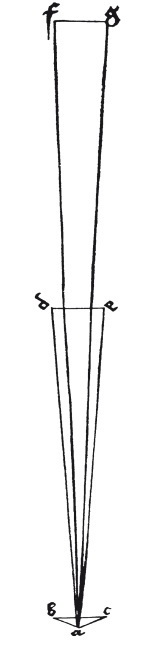

Понимай это так. Обозначь твой предполагаемый глаз точкою а, и помести совсем близко от нее линию bс, затем проведи из точки а линии лучей зрения к обоим концам b и c, тогда твой глаз будет совершенно заслонен. Затем убери эту линию bс и помести в некотором отдалении другую линию de и проведи из а к обеим точкам d и е линии лучей. Это глаз будет видеть хорошо. Затем убери эту линию de и помести совсем далеко линию fg и проведи снова из а к точкам f и g линию лучей, тогда они сольются, так что глаз не сможет больше ясно различать отрезок между ними. Поэтому когда смотрят на человека на большом расстоянии, то зрение по своей слабости не узнает его, а потому вещи, которые должны быть хорошо различимы, следует помещать на таком расстоянии, чтобы их можно было разглядеть. Созерцание же и изображение пейзажей, где иногда бывает видно около шести или семи миль, требует особых средств.
Теперь представь себе, что в пространстве между глазом и тем, что он видит, установлена прозрачная плоскость, которая пересекает все лучи, падающие из глаза на рассматриваемые предметы.

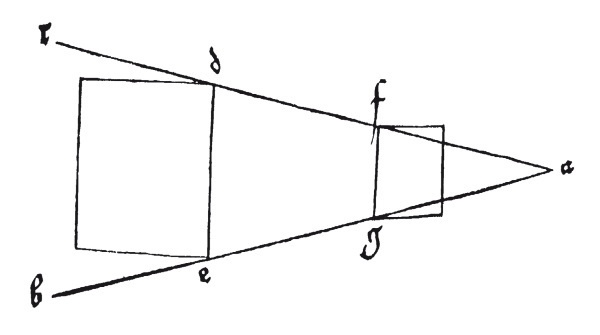

[118] Это плоское прозрачное поле может перерезать лучи близко от глаза или дальше от него и ближе к рассматриваемому предмету. Если плоскость поставлена близко к глазу, то изображение получится на ней в малых размерах. Если же поместить пересекающую плоскость далеко от глаза и приблизить ее к рассматриваемому предмету, то изображение получится на ней более крупным. Чтобы понять это, сделай следующее. Соедини две линии концами вместе, так, чтобы они образовали острый угол, пусть он будет а, два же других конца обеих линий пусть будут be. Проведи посередине две отвесные линии и пусть та, что дальше от а, будет de, та же, что ближе к а — fg. Там, где эти две линии de и fg будут перерезаны двумя вилообразно расходящимися линиями b и с, построй на них правильные квадраты. Тогда ты увидишь, что дальний квадрат de будет больше, а ближний fg — меньше, и равным образом все, что к ним относится, как я все это здесь нарисовал.

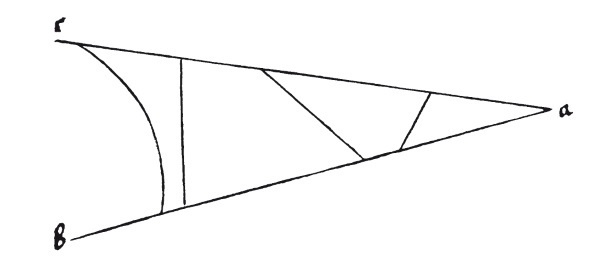

Те предметы, которые представляются зрению заключенными между двумя вилообразно расходящимися линиями abc и касающимися их, кажутся глазу а одинаковыми по величине, все равно, близко ли они или далеко, стоят ли они отвесно, косо или криво, как я это далее нарисовал.
Теперь я перейду к делу, чтобы показать, каким будет казаться куб, если посмотреть, как он стоит на своем квадратном поле вместе со светом и отбрасываемой им тенью, что было ранее нарисовано в верхнем и нижнем планах.
[119] И приступая к изображению, я хочу прежде всего указать, что я намереваюсь обозначать зрение точками и разделять его подобно тому, как разделяют надвое в верхнем и нижнем планах каждую цельную вещь. И чтобы обозначить зрение, я нарисую в неких точках по глазу. Эти точки зрения я помещу в чертеже сбоку на любом угодном мне расстоянии от обоих планов и проведу через них отвесную линию, параллельную стороне нижнего плана. И я помещу на ней точку зрения для верхнего плана выше или ниже, сообразно тому, как я хочу смотреть на вещь; отсюда я буду измерять все расстояния вверх, вниз и в глубину или вдаль.
[120]
