Вторую точку зрения я помещу также на вышеназванной отвесной линии ниже верхнего глаза у любого края нижнего плана или посередине, отсюда я буду измерять все расстояния в ширину по обе стороны,
[121] вдали и вблизи.

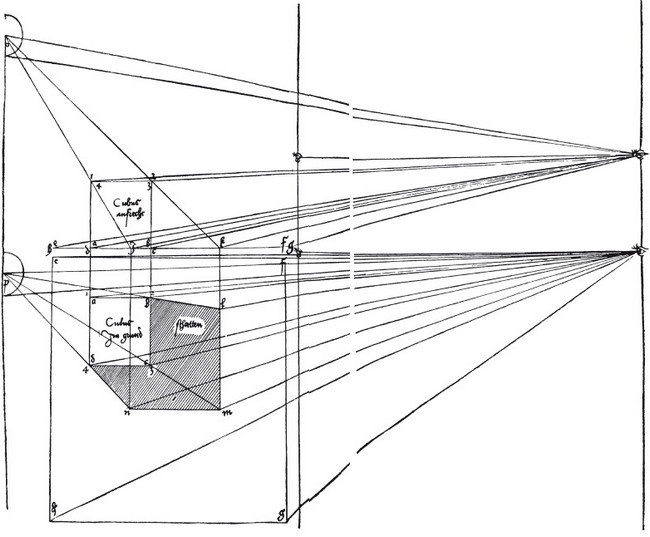

Затем я проведу из верхней точки зрения линии лучей ко всем видимым частям предмета, которые я обозначу буквами или цифрами. Первый луч зрения в верхнем плане я провожу к точке света о. Другой я провожу ниже, к концу светового шара. Затем провожу две линии к верхней части квадрата, изображающего куб, причем два передних угла 2 и 3 и два задних угла a и d совпадают.
[122] Затем я провожу две линии лучей в две точки kl.
Снова я провожу две линии к двум концам поперечной линии,
[123] на которой стоит куб. Так как эта линия изображает здесь четырехугольник, то оба конца ее обозначены спереди gf и сзади eh. Теперь верхний план достаточно снабжен линиями лучей, идущими из точки зрения, как это и должно быть.
Проведи теперь также линии лучей из нижнего глаза, помещенного в нижнем плане, во все точки на поверхности нижнего плана. И прежде всего проведи линии лучей из точки зрения к четырем углам поля fghe, затем к четырем точкам плана куба, обозначающим восемь углов, почему они и помечены спереди b2 и с3, сзади же — d4 и al. Затем проведи еще три прямые линии к трем углам lтп тени куба. Теперь все линии лучей в обоих планах проведены в таком количестве, как тебе нужно.
После того как зрение достигло через посредство лучей видимого им, нужно перенести все это в картину. Это делают с помощью вышеназванной «поверхности», То есть прозрачного плана или плоскости, перерезающей все линии лучей. Эту плоскость ты должен обозначить в чертеже одной линией. Помести эту отвесную линию параллельно планам между последними и глазом, но ближе к планам, чтобы предметы получились крупнее, как сказано выше. На этой линии следует в надлежащих местах обозначить две точки зрения картины. Можно также, в случае надобности, наклонять эту линию вперед или назад, но она должна перерезать все линии лучей. Затем проведи из точек зрения две поперечные линии под прямым углом к отвесной линии «поверхности» и нарисуй в точках, где они прикоснутся к ней, два глаза. Все эти четыре глаза обозначают единое зрение, но такое разделение приносит большую легкость в работе.
Во избежание ошибок, возьми для твоего измерения два циркуля и пользуйся одним для верхнего, другим же для нижнего плана.
Итак, возьми циркуль, которым ты пользуешься для верхнего плана, и помести его одной ножкой в глаз верхнего плана, находящийся на проведенной ранее линии «поверхности», другую же ножку поставь на вышеназванной же линии в луч, проведенный из дальнего глаза к точке света о, и сохрани это расстояние.
Возьми затем другой циркуль и помести его в находящийся на «поверхности» или прозрачной линии другой глаз, принадлежащий нижнему плану, вторую же ножку поставь снова на прозрачную линию в луч, проведенный из дальнего нижнего глаза в точку света р.
Теперь соедини обе точки вместе двумя циркулями на твоих ниже следующих перекрещивающихся линиях
[124] и отметь, на какой высоте над глазом находится точка о, тогда другой циркуль покажет тебе, на каком расстоянии в сторону находится точка р.
Обе эти точки соединятся теперь в одной точке, поэтому обозначь ее там, где ты ее поместишь, двумя буквами ор.
Поступи теперь так же со всеми лучами, перерезающими прозрачную линию, и бери, как сказано выше, все их расстояния вверх и вниз от верхнего глаза первым циркулем. Сделай то же самое на прозрачной линии по отношению ко второму глазу другим циркулем.
Возьми затем все расстояния пересеченных лучей от глаза и перенеси их к глазу твоих перекрещивающихся линий. При этом обе точки верхнего и нижнего планов, находящиеся на прозрачной линии, будут всякий раз совпадать в одной точке. Отмечай каждый раз буквами или цифрами, как высоко, низко или как далеко в сторону они должны находиться. Там же, где я говорю о прозрачной линии, там всегда понимай отвесную плоскость, проведенную вблизи от планов.

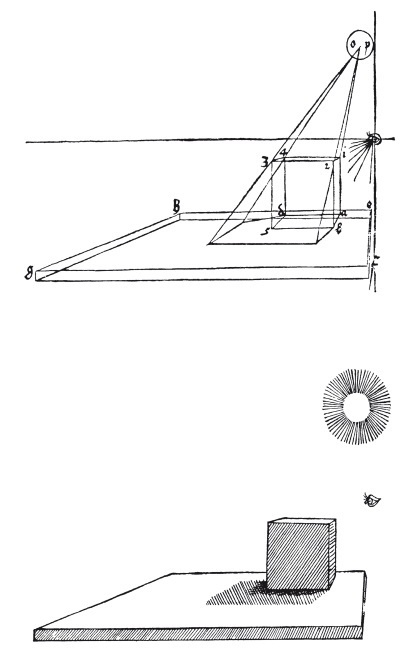

Соедини затем найденные точки прямыми линиями вместе, тогда ты увидишь, что из этого получится. И отсюда ты узнаешь, где должны находиться углы каждой вещи, даже те, которые не могут быть увидены глазом, как обозначено здесь слепыми штрихами и как я все это дальше нарисовал возле перекрещивающихся линий.
Но внизу, под этим чертежом, я нарисовал только то, что видно, и наметил немного тень штриховкой, дабы направить тебя в этом. Таковы истинные основы применяемого в живописи перспективного изображения. После этого я хочу иным, более коротким путем

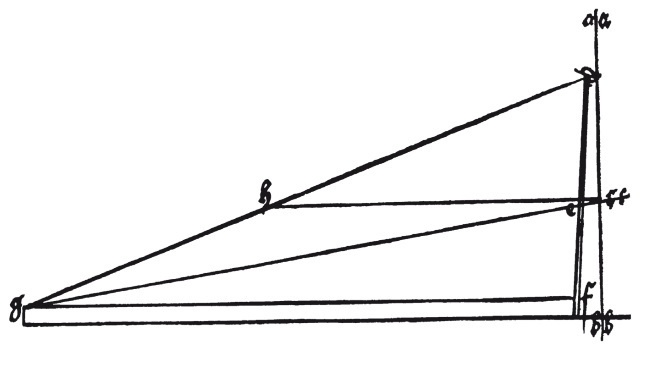

[125] сразу внести вышеописанную вещь в картину в перспективе. Путь этот таков. Я провожу поперечную линию такой длины, как предыдущая efgh, которая обозначала квадратное поле в предыдущем верхнем плане, и помещаю сбоку над линией близкий глаз, как это сделано раньше с точкой глаза возле перекрещивающихся линий в вышеописанном случае.
