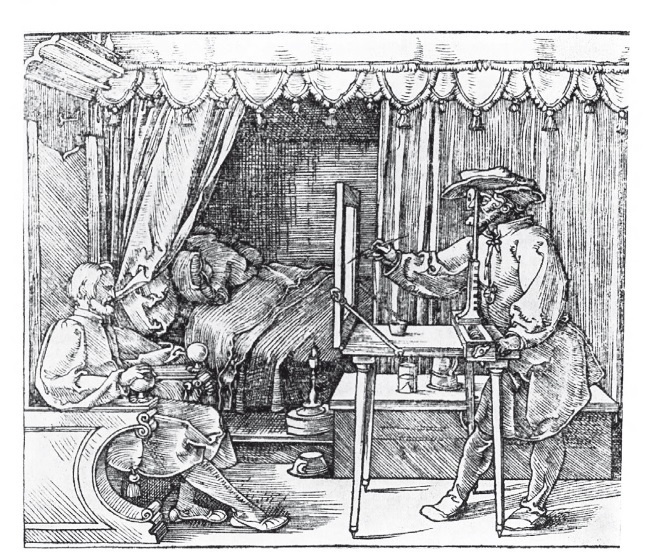

Теперь, если ты наложишь на них железки и застегнешь крючки, рама будет стоять твердо. Затем возьми продолговатый четырехугольный кусок дерева длиннее, чем ширина доски. Сделай в нем с одной стороны выемку такой ширины, как доска, и пусть он выступает с обоих концов доски. И вставь его этой вынутой частью поперек доски так, чтобы его можно было передвигать взад и вперед по отношению к стеклу. В этом куске дерева, лежащем на доске, выпили сверху посередине продолговатое четырехугольное отверстие, но не до краев. Просверли с боков две круглые дыры и пропусти через них длинный винт. Но этот винт не должен быть ввинчен в эти круглые отверстия, но должен проходить свободно. Сделай еще деревянную планку в половину высоты рамы и воткни ее отвесно в прямоугольное отверстие поперечного куска дерева таким образом, чтобы выступы отвесной планки лежали по обе стороны на поперечной доске и чтобы отвесную планку можно было передвигать взад и вперед по поперечной доске под прямым углом к ней. И просверли в зажатой внизу части отвесной планки круглое отверстие и сделай нарезку, пригодную для вышеупомянутого длинного винта.
Затем вставь винт одним концом в круглое отверстие в поперечной доске и ввинти его в нарезку отвесной планки и выпусти в другое отверстие. Теперь ты можешь передвигать отвесную планку при помощи этого винта взад и вперед в любую сторону. Затем просверли в середине отвесной планки в длину круглое отверстие и с одной стороны вырежь немного дерева. И сделай на одной стороне этого открытого выреза много маленьких зарубок. Затем сделай круглую палку, которая как раз входила бы в просверленное отверстие, и сделай в ее нижней части небольшой зубец. И вдвинь круглую палку в вышеупомянутое просверленное отверстие так, чтобы зубец вошел в открытый вырез отвесной планки. И каждый раз, как только ты поднимешь немного круглую палку и захочешь удержать ее в таком положении, вдвинь ее зубец в одну из зарубок. Таким образом ты сможешь поднимать и опускать эту палку. И приделай сверху к этой палке маленькую тоненькую дощечку и просверли в ней отверстие, чтобы ты мог смотреть в него одним глазом сквозь стекло в раме. То, что ты увидишь через него, нарисуй на стекле кистью черной краской для стекла. Отсюда перерисуй все на ту поверхность, на которой ты собираешься писать. Это полезно всем тем, кто желает сделать чей-либо портрет, но не тверд в своем деле. Если ты захочешь изобразить кого-либо таким способом, прислони к чему-нибудь его голову, чтобы он держал ее неподвижно, пока ты сделаешь все необходимые штрихи. Когда это будет сделано, ты сможешь пустить в ход краски. Но ты должен найти постоянный свет. Также, если ты приколотишь снизу к доске, на которой установлено стекло, две поперечные планки и просверлишь в каждой по две дыры, и вставишь в них затем круглые палки с железными остриями, и хорошо все пригонишь одно к другому, ты сможешь пользоваться этим, как столом, удобным для такой работы. Все это может быть разобрано, чтобы это легко было носить с собой и пользоваться этим. Все это я нарисовал здесь.
Другой способ.

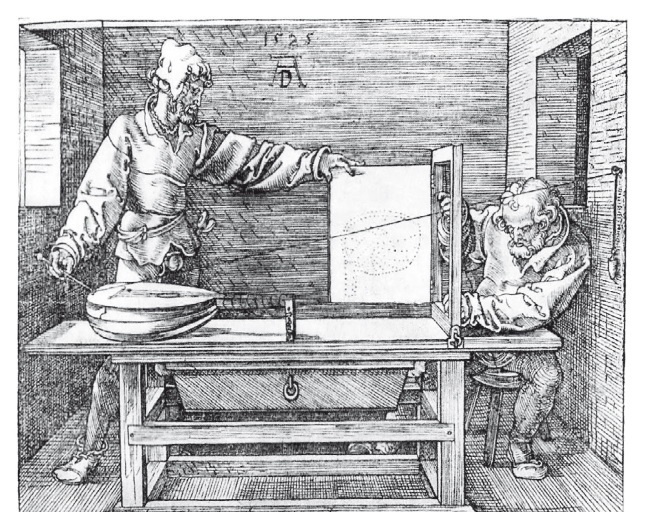

С помощью трех нитей ты можешь перенести на картину или нарисовать на доске каждую вещь, до которой ты можешь ими достать. Для этого сделай так.
Если ты находишься в зале, то вбей в стену большую специально сделанную для этого иглу с широким ушком и считай, что в этой точке находится глаз. Протяни через ушко крепкую нитку и подвесь внизу свинцовый груз. Затем поставь стол или доску на любом угодном тебе расстоянии от ушка иглы с продетой ниткой. Укрепи на столе отвесно напротив ушка иглы с угодной тебе стороны высокую или низкую поперечную раму с дверцой, которую можно открывать и закрывать. Эта дверца будет твоей доской, на которой ты будешь писать. Затем приколоти две нитки, длина которых равна высоте и ширине стоячей рамы, одну сверху посередине рамы, а другую на одной из боковых сторон, тоже посередине, и оставь их висеть. Затем сделай длинный железный штифт с игольным ушком на верхнем конце, продень в него длинную нитку, продернутую через ушко иглы в стене, и пропусти штифт с длинной ниткой через раму. И дай его в руки кому-нибудь другому, сам же займись двумя другими нитями, которые висят на раме.
Теперь пользуйся этим следующим образом: положи лютню или что еще тебе понравится на таком расстоянии от рамы, как ты захочешь, так, чтобы она оставалась неподвижной все время, пока она тебе нужна. И пусть твой помощник протягивает иглу с ниткой к нужным точкам лютни. И когда он останавливается на какой-либо точке и натягивает длинную нитку, тогда натяни обе нитки на раме и скрести их с длинной ниткой, и приклей их в обоих местах воском к раме, и скажи твоему помощнику, чтобы он отпустил длинную нитку. Затем закрой дверцу и отметь на ней ту точку, которая образовалась пересечением ниток. Затем снова открой дверцу и сделай то же самое с другими точками, пока ты не нанесешь всю лютню пунктиром на доску. Тогда соедини все нанесенные на доске точки линиями, и ты увидишь, что из этого получится. Так же ты можешь срисовывать и другие вещи. Этот способ я здесь изобразил.
Научись, далее, пользоваться еще более легким и лучшим путем, найденным из вышеописанного способа рисования. Изобрел и нашел его Якобус Кезер; и поскольку он очень хорош и полезен и позволяет достигнуть большего и быстрее, нежели предыдущий способ, я хочу, по возможности просто, показать его дальше ради всеобщей пользы и славы божьей милостью острейшего ума господина Якоба Кезера.
[128]
Плоские вещи можно перерисовать на стекло при близком положении глаза. Если же при изображении других тел глаз помещают близко к ним, то они, вследствие резкого сокращения, приобретают чудовищную форму, ибо ближайшие к глазу вещи кажутся слишком большими в сравнении с дальними. В случае же если эта вещь стоит далеко от меня, когда я рисую на стекле, то она получится на стекле маленькой, ибо я не могу отодвинуть стекло от себя дальше, нежели я могу достать рукой; если же я придвину стекло близко к вещи, которую я должен нарисовать, глаз же буду держать вдали, то я не смогу достать рукой до стекла. Поэтому следует принять другой способ, благодаря которому сберегается много трудов и усилий и не теряется время и который позволяет срисовывать вещь большою или маленькою, по желанию.
Кто хочет нарисовать вещь большою, почти такою же, какова она в действительности, тот должен придвинуть стекло, на котором он рисует, близко к вещи, которую он хочет нарисовать, глаз же, дабы избежать резкого искажения, должен находиться в известном отдалении. Но поскольку невозможно, чтобы в одно и то же время твоя рука находилась на стекле, а твой глаз — вдали от него, здесь должен быть применен способ господина Якоба Кезера, создавшего для такой надобности особый инструмент, который я дальше хочу показать. Ибо он точен и хорош.
